滑移装载机前置液压抓草叉属具

　　该属具面向滑移转向装载机的前端作业接口设计，主要用于农牧场、秸秆收储点、生物质料场和绿化废弃物处理场景。作业对象以干草捆、青贮包、散落秸秆、灌木枝条和松散草料为主，也可在更换作业节奏后承担轻型圆木、枝条捆和蓬松物料的搬运、堆垛、装车与整理工作。与普通铲斗不同，抓草叉强调“叉入承托+上爪夹紧”的复合动作：下排叉齿先插入料堆形成承托面，上夹爪在液压缸驱动下向下闭合，把易滑移、易散落的草料压在叉齿上，从而在转向、举升和行走过程中保持料捆稳定。

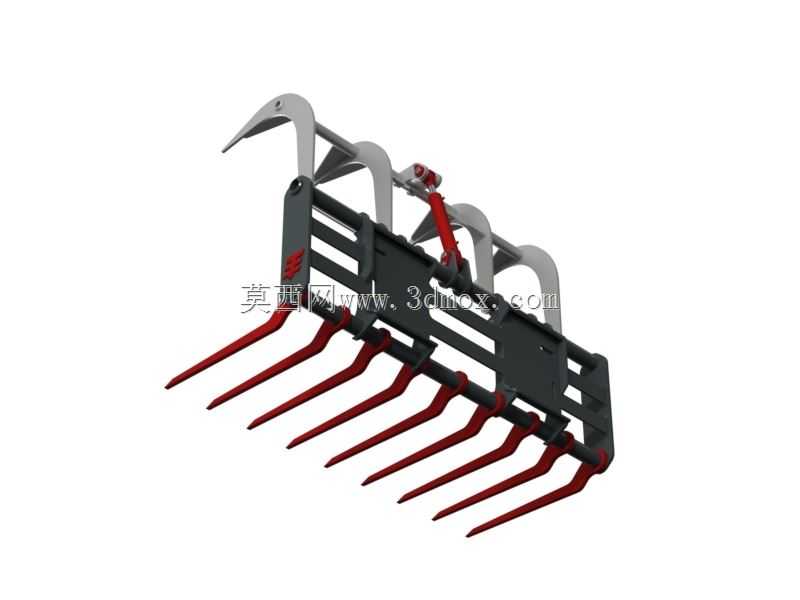

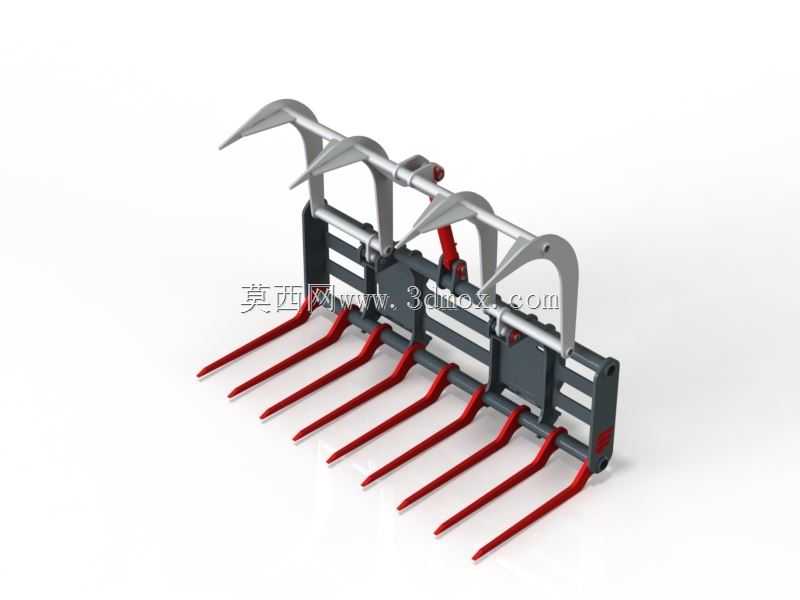

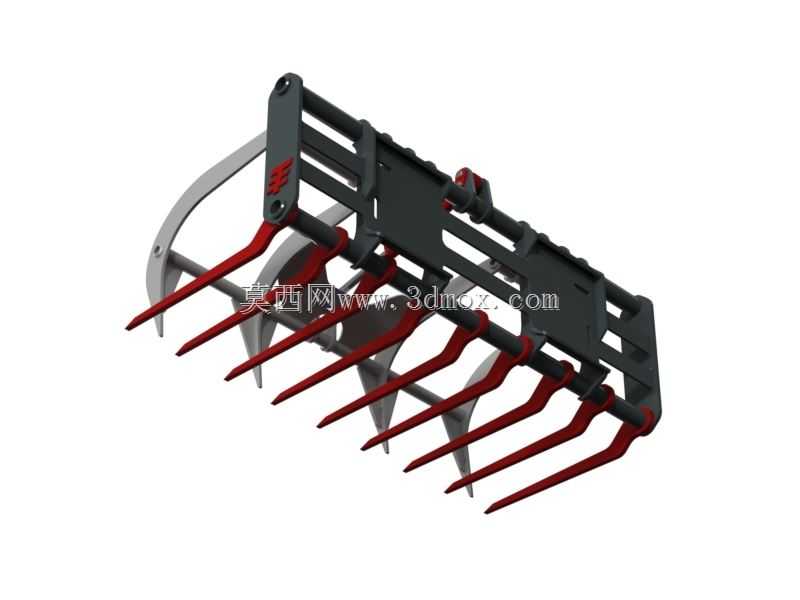

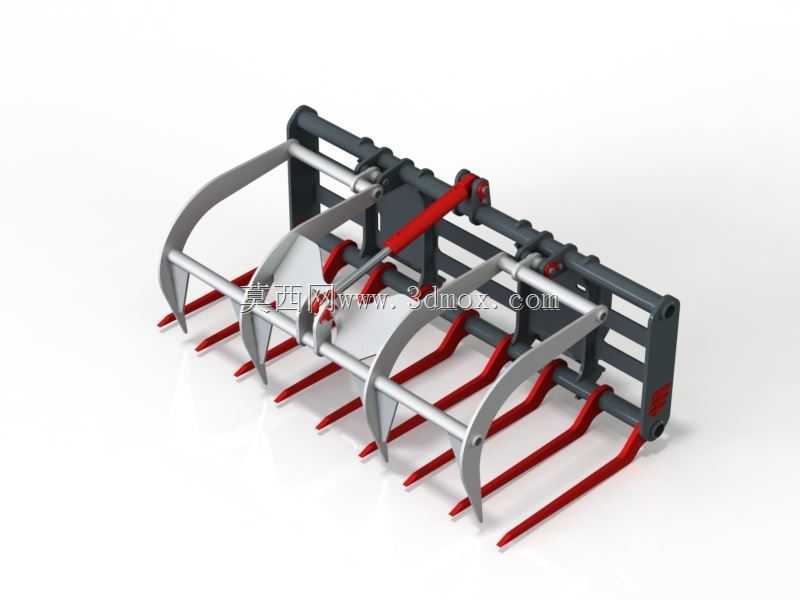

　　结构上，模型由安装背板、下叉齿排、上夹爪、铰接销轴、液压油缸、油管走向和加强筋板组成。背板承担与快换架连接的任务，孔位和挂钩区域需要与主机快换界面保持一致，否则现场会出现挂接困难、锁止不到位或受力偏心。下叉齿采用细长弧形齿形，前端收窄便于插入压实草捆，齿身上拱以提高插入后的承载能力；多根叉齿按等距排列，间距既要避免草料大量漏落，也要控制插入阻力和整机重量。上夹爪并非整块压板，而是由弯臂、横梁和爪齿构成，闭合后能够顺着草捆外形形成多点接触，减少对包膜或草料纤维的局部切割。

　　液压方案采用两只油缸对称布置，使夹爪两侧闭合速度和夹持力基本一致。油缸一端铰接在背板上方的支座，另一端连接夹爪摇臂；这种布置在保证开合角度的同时，能把驱动力转化为较稳定的夹持力矩。建模时需要重点检查油缸在全开、全闭和中间位置的姿态，确认缸筒、活塞杆、销轴与夹爪弯臂之间不存在干涉，同时预留软管弯曲半径，避免举升到最高位时油管被拉紧或与机架摩擦。

　　从安装边界看，该属具宽度应与滑移装载机额定载荷和轮胎外缘相匹配。过宽会降低在狭窄牛舍、青贮窖和通道内的通过性，过窄则搬运大圆草捆时稳定性不足。叉齿长度决定单次插入深度和承载能力，但过长会增加前端倾覆力矩，因此需要结合主机额定举升高度、倾翻载荷和后配重综合校核。背板高度、上夹爪张开高度以及油缸缩回后的外轮廓，决定属具在车辆收起状态下是否遮挡驾驶员视线，以及能否安全通过低矮门廊。

　　设计思路上，这类属具不追求复杂机构，而强调可靠性和维修性。销轴位置设置润滑点，磨损后可快速更换衬套；叉齿与横梁之间采用焊接加强，并在根部布置筋板分散冲击载荷；夹爪弯臂选用抗弯截面较高的型材或成型板，以减轻重量并保持刚性。对于经常抓取青贮包的用户，爪齿边缘应避免过于锋利，防止划破包膜；对于抓取散秸秆和枝条的工况，则可适当提高爪齿密度，增强防脱落能力。

　　实际作业中，驾驶员先将下叉齿水平插入草捆底部，再操纵夹爪轻压料捆，举升后利用滑移装载机原地转向的优势在狭窄场地内完成堆垛。若叉齿间距过大，短碎草料会在转运中洒落；若夹持力不足，上坡或快速转向时料捆容易甩出；若铰接点强度不足，长期偏载抓取会导致夹爪歪斜。该三维模型把这些受力关系和空间边界完整表达出来，可用于属具结构校核、快换接口匹配、液压件选型以及现场作业方案评估。
