弧形组合式金属建筑结构平面设计方案

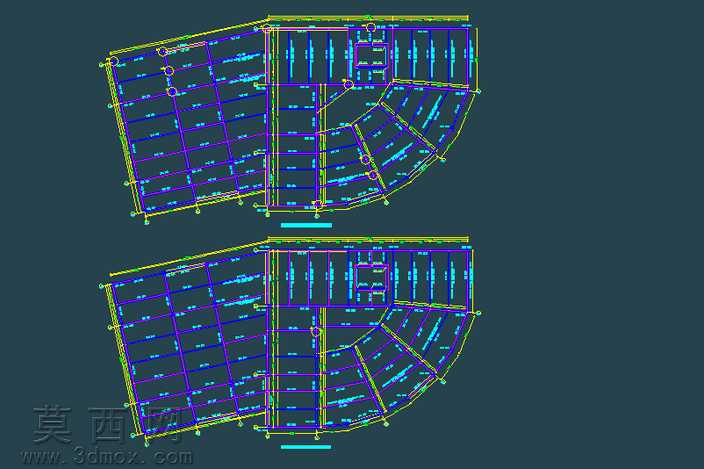

本金属建筑结构三维模型依托AutoCAD平台完成平面维度的精准建模，整体采用双组对称式弧形组合布局，建模过程中严格遵循建筑结构模数规范，对每一处轴线定位、构件排布都做了参数化约束，确保各部分尺寸比例符合金属建筑的实际施工要求。建模阶段首先搭建整体轴网体系，区分直线段与弧形段的轴网定位逻辑，直线段区域采用正交轴网排布，弧形段区域采用放射状轴网适配曲面轮廓，两类轴网在衔接处做了平滑过渡处理，避免构件排布出现错位冲突。针对金属建筑的构件特性，模型中对主次梁排布、柱网定位、围护结构边界都做了分层绘制，不同功能的构件采用差异化的图层与色彩区分，蓝色线条标识主要承重金属梁架构件，黄色线条标识建筑外轮廓与轴线定位基准，紫色线条标识内部隔墙与功能分区边界，清晰呈现建筑内部的空间划分逻辑。设计思路上兼顾了金属建筑的结构稳定性与空间利用率，弧形段区域采用放射状构件排布，既适配建筑的曲面造型需求，也保证了每一段金属构件的受力均匀，减少异形构件的加工难度；直线段区域采用规整的正交排布，最大化利用内部空间，适配常规的功能分区布置需求。模型中还预留了门窗洞口、管线穿越的定位标识，在对应位置做了明确的点位标注，方便后续深化设计阶段对接水电、暖通等专业的建模需求。材质设定上，针对金属承重构件预设了对应钢材的材质参数，围护结构部分预留了金属幕墙、彩钢板等常用金属建筑围护材质的替换接口，可根据实际项目需求快速调整材质表现。整体模型结构逻辑清晰，构件分层明确，无冗余的几何图元，所有构件的定位都与轴网基准严格对齐，可直接用于金属建筑的方案汇报、初步设计深化以及构件加工的参数提取，能够有效减少前期方案设计阶段的重复建模工作量，为后续的三维全专业建模、施工模拟提供精准的平面定位基础。
