气动驱动模拟测量执行装置结构

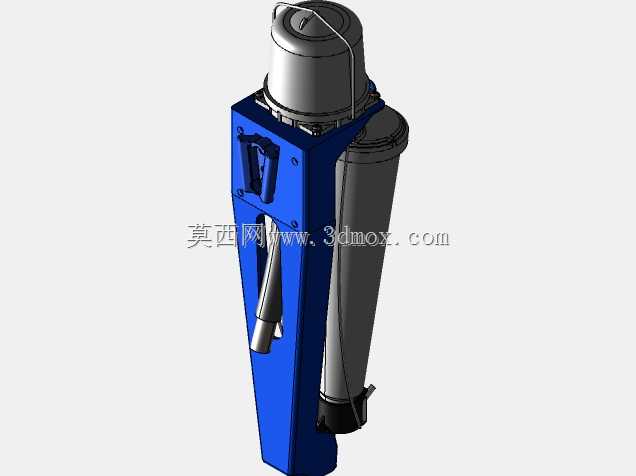

　　该装置核心由测量传感单元与气动执行单元两部分整合构成，整体采用立式悬臂布局，主体支撑结构为蓝色立式承载座，上部集成测量传感组件，侧部平行布置气动执行筒体，两套单元通过顶部连接支架形成刚性整体，可在工业现场完成工件尺寸、形位参数的接触式模拟量采集，同时依托气动输出完成被测件的定位、压紧或轻量推送动作，常见于机加工工序间的在线检测工位、装配线的尺寸校验工位以及自动化专机的测量执行端。从实际工况适配来看，这类集成式结构相比分立安装的测量与执行组件，省去了现场分别校准同轴度、对位的调试工作量，支撑座底部预留的安装孔位可直接固定在工装台面或者设备基板上，侧向伸出的执行筒体轴线与测量探头的运动方向保持平行，在对轴类、盘类零件进行外径、

　　圆跳动检测时，气动筒体先输出恒定压力将工件顶靠在V型定位面上，上部测量单元的测杆随即下行接触工件表面，将位移量转化为模拟信号传输至后端采集系统，整套动作无需额外搭建联动支架，在狭小的设备内部安装空间里优势明显。结构设计层面，蓝色承载座采用折弯焊接后机加工的成型思路，安装基准面一次装夹铣削成型，保证两个单元安装面的平行度公差控制在0.05mm以内，避免长期运行后出现测量偏载。上部测量单元的外壳采用薄壁圆筒造型，顶部设置走线防护结构，信号线缆从侧部引出后可沿支撑座表面的走线槽布置，防止设备运行过程中线缆被剐蹭。侧部气动执行筒体选用标准圆形气缸缸体衍生结构，端盖处设置缓冲调节槽，活塞杆端部采用金属硬质端头，既保证压紧接触时的刚性，

　　也可根据被测工件材质更换适配的接触端头。筒体与支撑座之间通过上下两组卡箍式连接件固定，维护时可快速松开卡箍调整筒体的伸出长度，适配不同高度的被测工件。从安装边界来看，装置整体竖向高度适配常规工装台面的操作空间，横向最大外廓为支撑座宽度加筒体直径，在排布多工位检测阵列时，相邻两套装置的中心距可控制在较小范围，不会出现结构干涉。支撑座正面预留的长条形安装槽可用于安装磁性开关或者位置传感器，直接反馈气动活塞杆的伸出与缩回位置，无需额外外置检测开关。测量单元的测杆运动方向设置有导向铜套，长期往复运行后磨损量极小，导向间隙可通过端盖处的调节螺母进行补偿，保证测量数据的重复性。在实际选型应用中，这类装置可根据现场气源压力调整输出压紧力，

　　针对薄壁易变形工件可降低供气压力，针对重型铸件则可提高压力保证定位可靠性，测量单元的模拟量输出可直接接入PLC的模拟量采集模块，配合气动电磁阀的动作逻辑，完成工件到位、定位、测量、松开的全自动流程。装置的所有外露金属部件均做了发黑或者喷塑处理，在机加工车间存在切削液、油污的环境下可长期保持表面不被锈蚀，转动与滑动部位预留的注油孔可方便日常维护时加注润滑脂，延长整体使用寿命。两套单元的重量集中在支撑座的中下部，立式安装后整体重心偏低，设备运行时的振动极小，不会因为气动动作的冲击影响测量传感器的读数稳定性。
