发动机用锻造曲柄连杆结构设计

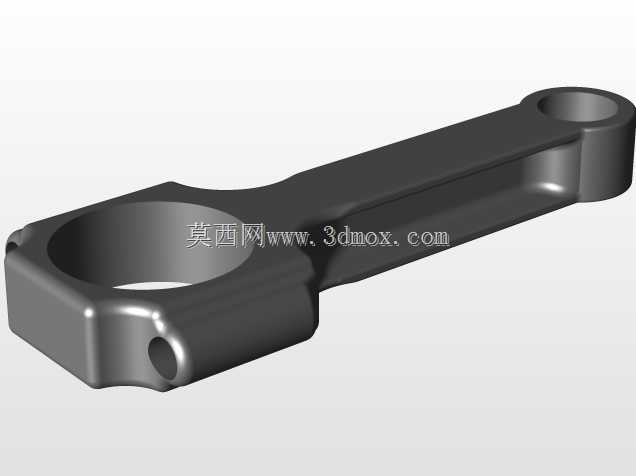

　　在往复式动力机械的传动链路里，曲柄连杆是把活塞往复直线运动转化为曲轴旋转运动的核心受力构件，这套结构的设计精度直接决定整套动力单元的运行可靠性与动力传递效率。本次建模的曲柄连杆参考成熟量产发动机的锻造曲柄杆结构完成全参数化绘制，所有配合面、安装孔位、过渡圆角均按照实际装配公差要求设定，可直接用于结构校核、运动仿真与教学演示场景。

　　从实际装机的工况来看，这类曲柄连杆大多应用在小排量内燃发动机、往复式压缩机以及部分需要直线-旋转运动转换的专用设备上。发动机运行过程中，连杆小头随活塞做高频往复直线运动，大头随曲轴曲柄销做圆周回转运动，杆身需要同时承受燃气爆发压力带来的交变压缩载荷、活塞换向时的惯性冲击载荷，以及高速运转下的横向弯曲载荷，因此结构设计必须在轻量化与结构强度之间找到精准平衡点。

　　建模过程中首先确定的是两端孔位的中心距，这一尺寸是曲柄连杆的核心安装边界，直接决定活塞的行程长度与压缩比参数，不能随意调整。两端安装孔分别对应活塞销与曲轴曲柄销的配合尺寸，孔的内径公差按照IT7级精度设定，孔壁预留了轴瓦安装的厚度空间，端面加工有定位倒角，方便装配时轴瓦与销体的导入。杆身采用工字形截面设计，这种截面形式在同等截面积下拥有更大的截面惯性矩，相比传统矩形截面杆身，既可以降低整体自重、减小往复运动惯性力，又能保证杆身的抗弯与抗扭刚度，避免高速运转下出现杆身弯曲变形导致的拉缸、轴瓦偏磨等故障。

　　杆身与两端环体的过渡位置没有采用直角衔接，而是设置了多段连续的大半径过渡圆角，这一细节设计是为了分散应力集中——根据有限元仿真结果，直角过渡区域在交变载荷下的峰值应力会比圆角过渡区域高出2~3倍，长期运行极易在过渡位置萌生疲劳裂纹。杆身侧面还设计有局部的减重凹槽，在不影响整体结构强度的前提下进一步去除冗余材料，同时凹槽的走向顺着载荷传递路径布置，不会打断应力的连续传递。

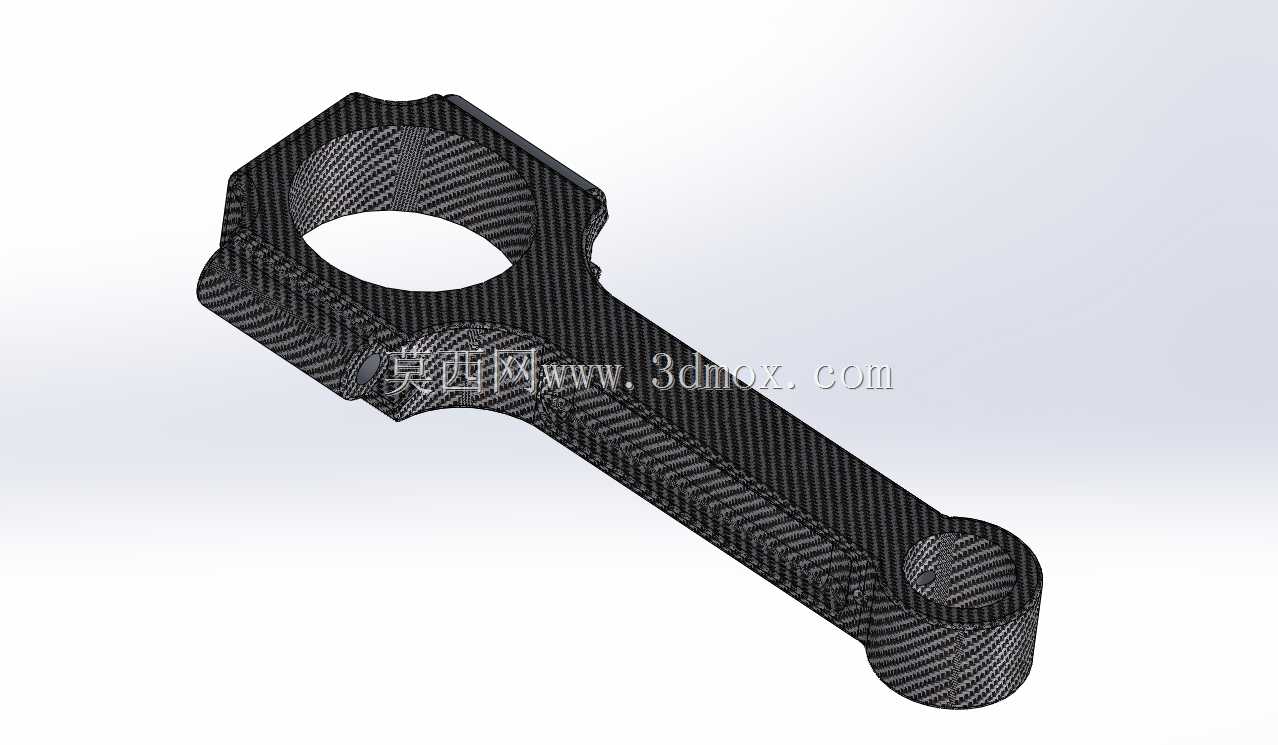

　　除了传统的锻造合金钢材质方案，这套模型也同步适配碳纤维复合材料的成型工艺设计。采用碳纤维与环氧树脂基体模压成型的连杆，相比同强度的锻钢连杆自重可降低40%以上，往复惯性力的大幅降低可以让发动机在更高转速下稳定运行，同时复合材料本身具备优异的阻尼特性，能够吸收部分传动过程中的振动，降低整机运行噪音。建模时针对复合材料铺层工艺做了结构优化，所有转角位置的曲率都满足铺层工艺的最小弯曲半径要求，避免成型过程中出现纤维褶皱、分层等缺陷。

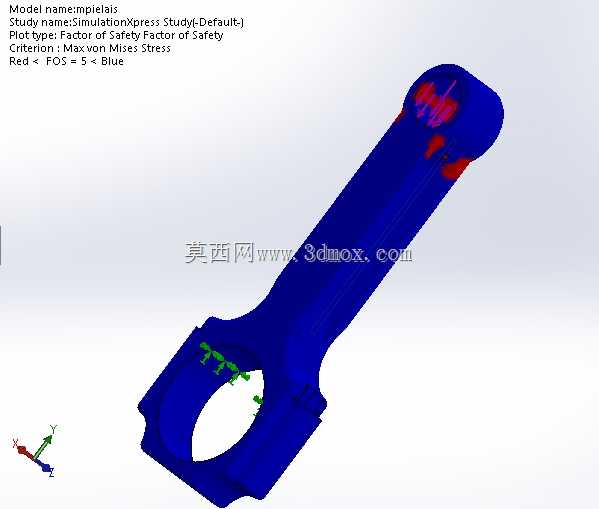

　　配套的von Mises应力仿真结果可以直观呈现不同工况下连杆整体的应力分布状态：最大压缩应力出现在连杆大头与杆身的过渡区域，最大拉应力出现在小头孔的上下两侧，杆身中段的应力分布最为均匀，所有区域的安全系数均满足动力机械的设计规范。两端孔位的同轴度公差按照0.02mm设定，保证装配后活塞销与曲柄销的平行度，避免活塞在气缸内出现偏磨。整个构件的所有外轮廓尺寸都预留了装机所需的外围间隙，不会与曲轴箱、气缸壁等周边零部件发生运动干涉，可直接导入整机装配体中完成运动干涉校验。
