双色立式扬声器外壳结构设计

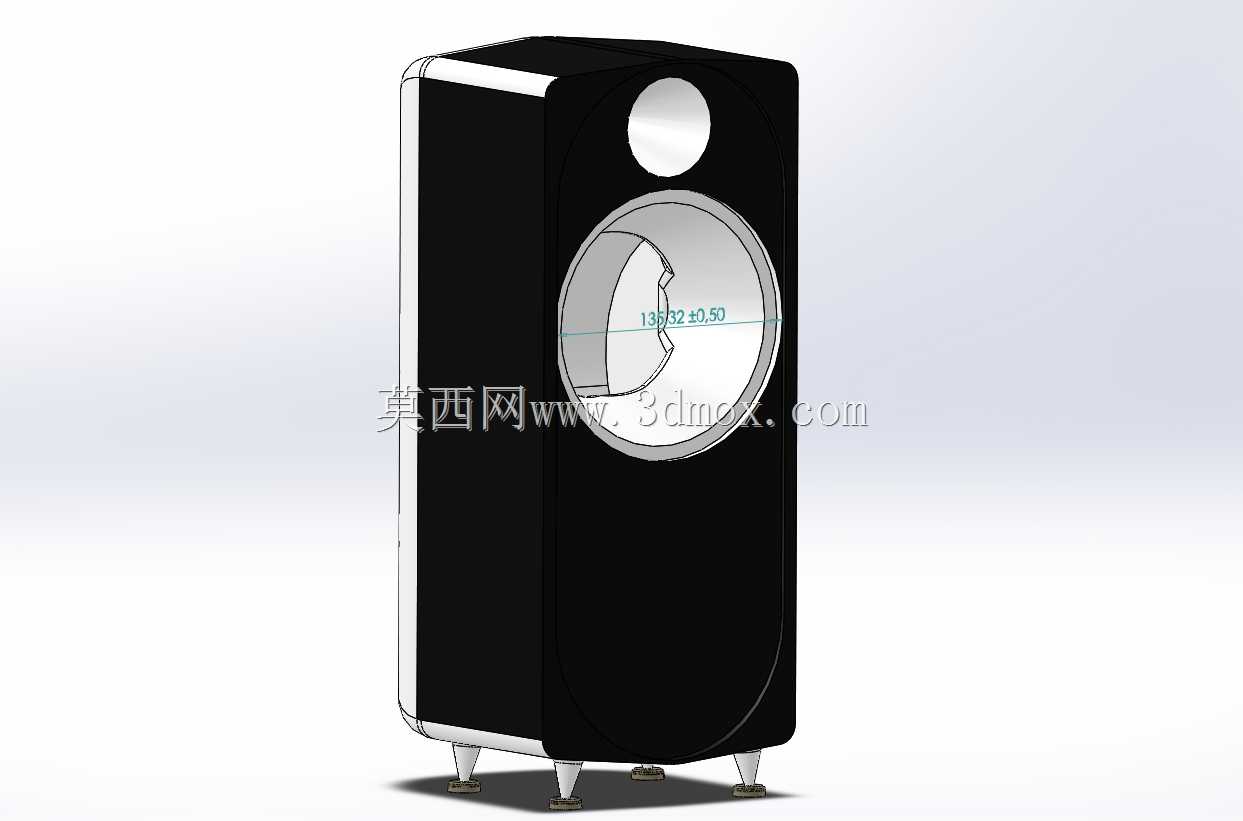

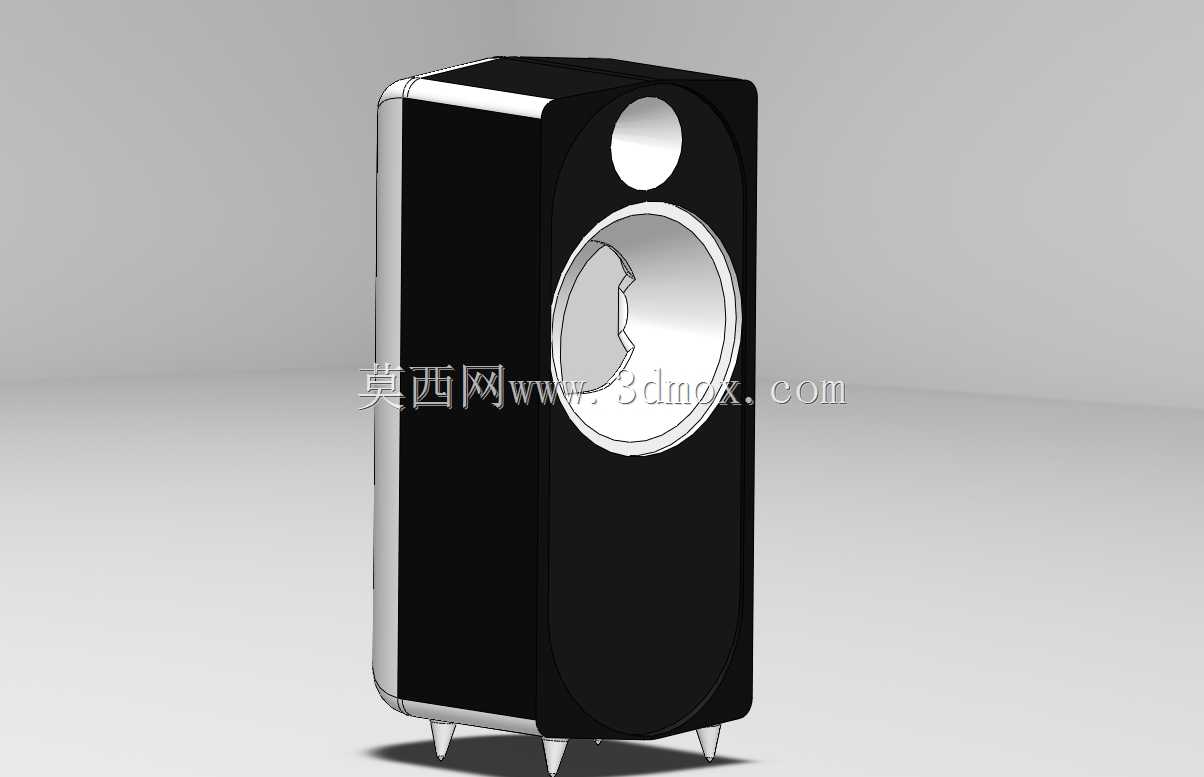

　　该壳体为立式两分频扬声器的外部承载结构，采用双色分区的外观设计思路，主体为竖直长方体造型，边角做小半径圆弧过渡，既消除锐边提升装配安全性，也能在壳体脱模时减少应力集中，降低注塑生产的翘曲风险。正面布局分为上下两个声学安装区域，上部为小尺寸高音单元预留沉台安装位，下部为大尺寸低音单元预留带定位缺口的圆形安装腔，定位缺口可在单元装配时起到周向防呆作用，避免安装孔位错位，同时也能为单元接线预留少量走线空间。壳体底部设置四个小型支撑脚，将箱体整体抬离放置面，一方面减少箱体底部与桌面、地面等支撑面的直接接触，降低工作时的振动传递，避免出现不必要的共振杂音；另一方面也能为底部可能存在的倒相孔、接线端口留出通风与操作间隙。从结构边界来看，

　　壳体的壁厚沿周向保持均匀设计，在单元安装位周边做局部加厚处理，用于嵌入铜螺母或设置自攻螺丝柱，保证扬声器单元反复拆装时的螺纹连接强度，不会因多次拧动螺丝出现柱体开裂。壳体的双色分区并非仅做外观装饰，黑色正面区域为单元安装的主承载面，采用刚性更高的材质配比，抑制大音量下的面板谐振；侧边的浅色区域可做不同表面处理，兼顾外观质感与侧边抗刮擦性能。在实际应用场景中，这类壳体可直接用于桌面多媒体音箱、小型家用Hi-Fi音箱、商用广播监听音箱的外部结构，内部预留的容积经过初步核算，可匹配常见尺寸的高低音单元参数，无需对箱体内部做大量二次修改即可完成整箱装配。设计时还考虑了内部元器件的安装空间，除两个单元的安装位外，

　　壳体内壁预留有分频器电路板的安装柱位、走线卡扣的定位槽，背部可根据需求开设接线盒开孔或倒相管安装孔，所有内部安装特征的位置都避开了单元磁钢的运动边界，不会出现元器件与磁钢干涉的问题。壳体的分模线设置在侧边双色区域的交界位置，可在后续表面处理时将合模线痕迹隐藏在视觉非核心区，降低后期打磨、喷涂的加工工作量。装配时，前后壳体通过周边的卡扣与螺丝组合连接，卡扣用于预装定位，螺丝提供最终的锁紧力，既提升装配流水线的作业效率，也能保证长期使用后壳体接缝不会出现松动开裂。针对声学性能的结构优化上，正面单元安装区域做了局部的加强筋布局，筋位沿安装孔径向分布，在不显著增加壳体重量的前提下提升面板的固有频率，避开扬声器的工作频段，

　　减少面板振动带来的声染色。壳体的整体高度适配常规书架摆放空间，宽度与深度的比例经过调整，既保证内部有足够的声学容积，也不会占用过多桌面面积，底部支撑脚的高度统一，可保证箱体放置平稳，即使在略有不平整的台面上也能通过支撑脚的小幅形变保持稳定，不会出现晃动异响。
