可移动小型铝熔炼铸造炉结构设计

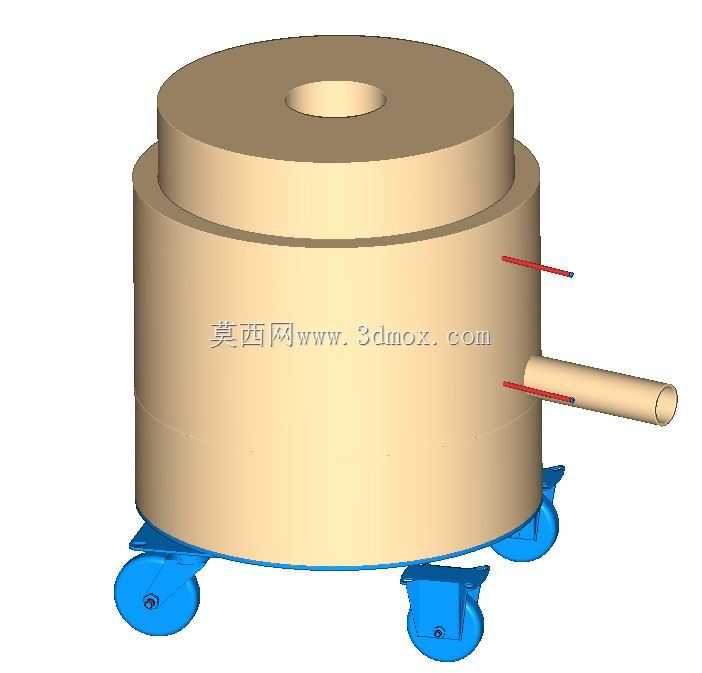

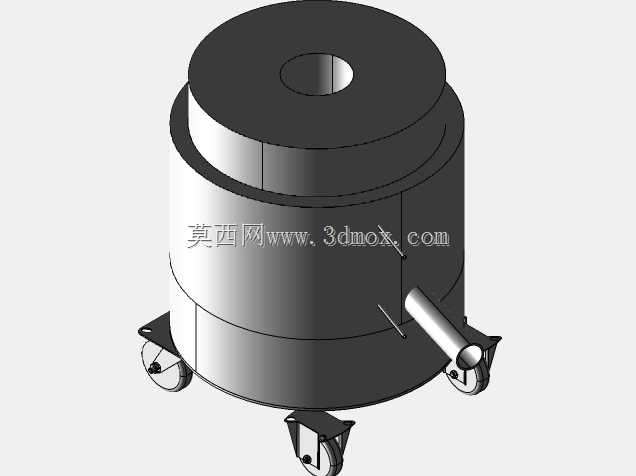

　　这套可移动小型铝熔炼铸造炉的三维结构，主要面向小批量铝合金浇注、实验室熔炼验证、作坊式铸件生产以及教学演示场景。设备整体采用立式圆筒炉体布局，底部配置三个万向脚轮，能够在车间内部灵活转场，适配工位频繁调整、浇注点与熔炼点分离的作业需求。炉体上部设置同轴阶梯式炉盖结构，中心预留投料与观察通孔，既可以在熔炼过程中减少热量向外散失，也能方便操作人员补加铝料、观察熔体状态，必要时可通过专用工具启闭炉盖完成清炉作业。炉体侧面伸出的水平管路为燃气接入与排烟通道的组合结构，两根红色细管对应燃气管路与控制检测线路接口，侧向布置能够避免顶部投料时发生干涉，也让管路走线更贴近车间地面布设方向，减少现场管线弯折。从结构建模角度看，

　　炉体外壳采用等厚圆筒卷制思路，内部预留耐火保温层装填空间，外层金属壳体承担整体支撑与防护作用，底部脚轮安装座直接焊接在炉体底圈上，三点支撑形式在不平整地面也能保持稳定，相比四轮结构减少了调平环节。炉体总高控制在单人可操作范围，炉盖顶面高度适合站立投料，侧向接口位置避开人员正面操作区，降低高温管路对操作人员的热辐射影响。脚轮选用带刹车的工业万向轮，移动时可单人推行，到位后锁死滚轮即可固定炉位，满足小批量生产中频繁变换浇注位置的需求。炉体顶部阶梯结构除了容纳炉盖，还形成一圈限位台阶，炉盖下放后可自动对中，避免移位造成热量泄漏。中心孔直径兼顾铝锭投料尺寸与炉内温度保持，孔径过大会大幅提升热损耗，过小则会限制投料规格，

　　该结构在两者之间取平衡值。侧向伸出的燃烧筒结构将燃烧火焰引入炉体下部，热量沿炉腔内壁上升后从顶部间隙排出，形成较为合理的热流路径，提升铝料熔化效率。建模过程中需重点控制炉体与脚轮的连接强度，满载铝液状态下炉体总重较大，安装座需设置加强筋分散载荷，防止推行过程中焊缝开裂。燃气接口采用标准管螺纹连接结构，方便现场对接车间燃气管路，检测线路接口靠近燃气接口集中布置，便于日常维护时统一排查。炉体外部不设置复杂突出构件，整体轮廓简洁，移动过程中不易与周边设备发生刮碰。底部三个脚轮呈120度均布，转向灵活且承重均匀，单个脚轮的承重选型需按炉体满载重量的1.5倍以上预留安全系数。该设备区别于大型固定式熔炼炉，核心优势在于占地小、转场方便、

　　投资成本低，适合小型铸件生产、铝合金废料重熔、铸造工艺试验等场景。结构设计上优先保证操作安全性与移动便利性，所有高温管路均布置在炉体侧后方，操作人员主要活动的正面区域无突出高温部件。炉体外壳与内部耐火层之间保留空气隔热层，进一步降低外壳表面温度，减少车间环境热污染。炉盖与炉体的配合面采用阶梯止口结构，相比平面配合具备更好的密封隔热效果，同时能够阻挡熔炼过程中少量溅出的铝液。中心孔可配套堵塞，熔炼时封闭进一步减少热损，投料或搅拌时取出即可。整套模型完整还原了炉体、炉盖、移动脚轮、侧向管路及接口的相对位置与装配关系，可直接用于设备方案展示、结构受力校核、生产加工出图参考，也可作为铸造车间布局规划的设备占位模型使用。
