二十五毫米厚空心隔音金属隔墙结构

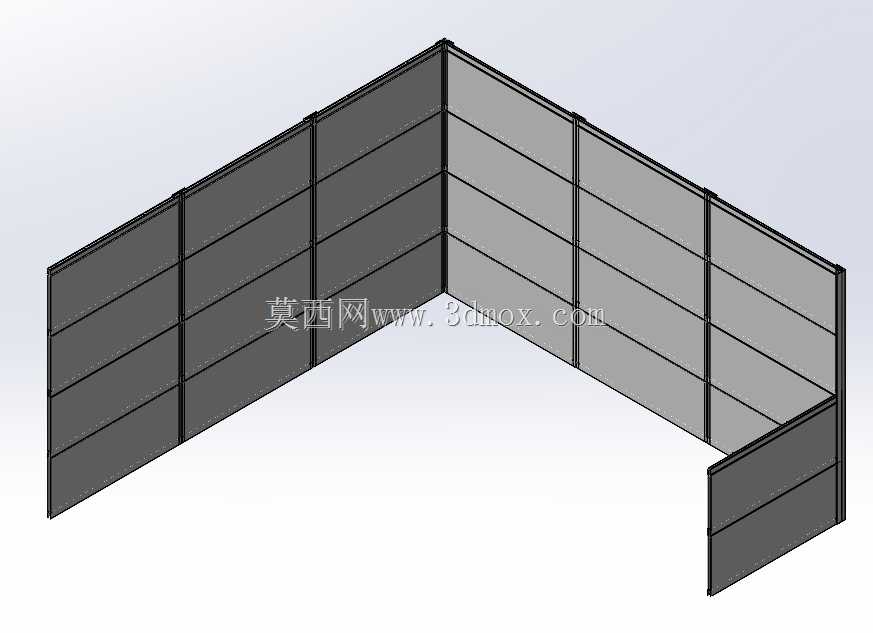

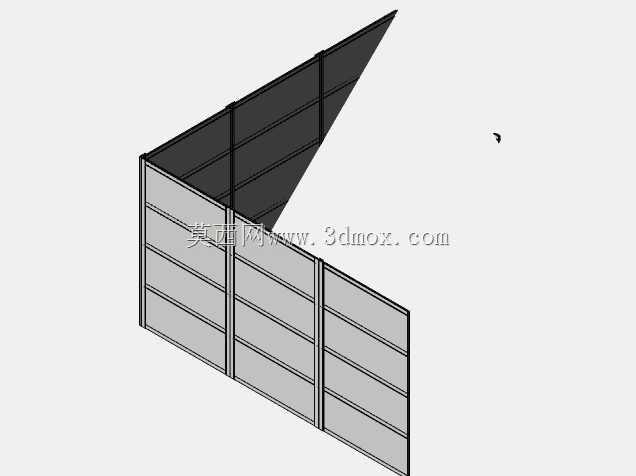

　　该隔墙模型以25mm板厚为核心控制尺寸，采用空心金属板组合形成连续隔断，重点解决工业现场中设备区域分隔、噪声衰减与热工隔离的复合需求。模型呈现L形转角布置，能够直观看到竖向板块、横向分格以及边框龙骨之间的配合关系，适合在车间隔离、设备外罩、检测工位围挡、流水线分区等场景中作为结构参考。空心腔体并非简单留空，而是通过内外金属面板与周边框架形成封闭或半封闭空间，使声波在传播过程中经历多次反射与衰减，同时利用空气层降低两侧热量直接传导。对于需要控制油泵、风机、电机、冲压单元等局部噪声扩散的场所，这种构造比单层薄板具有更好的刚度和声振阻抗；对于存在温差或热源辐射的区域，空腔也能延缓热量向另一侧快速传递。

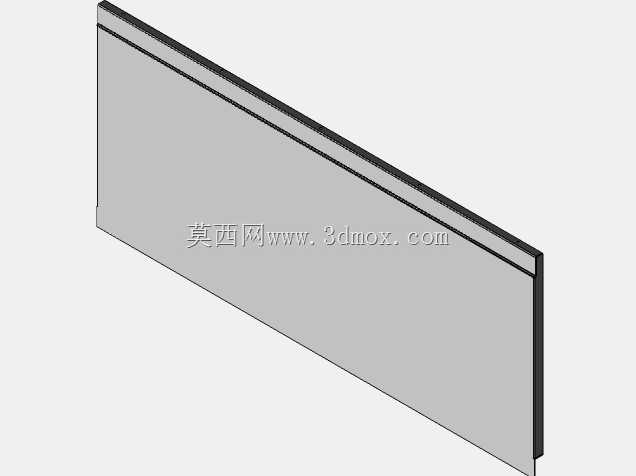

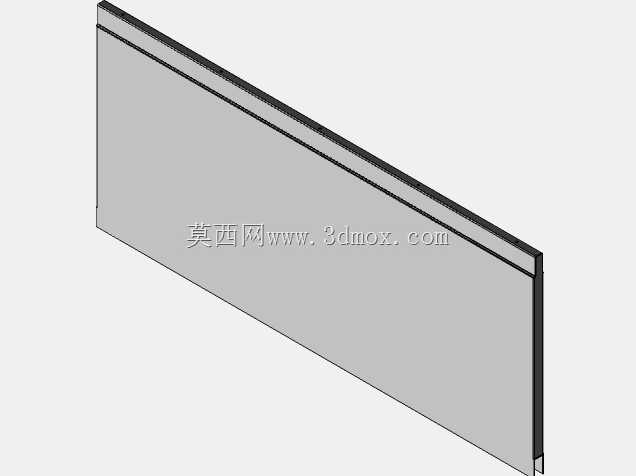

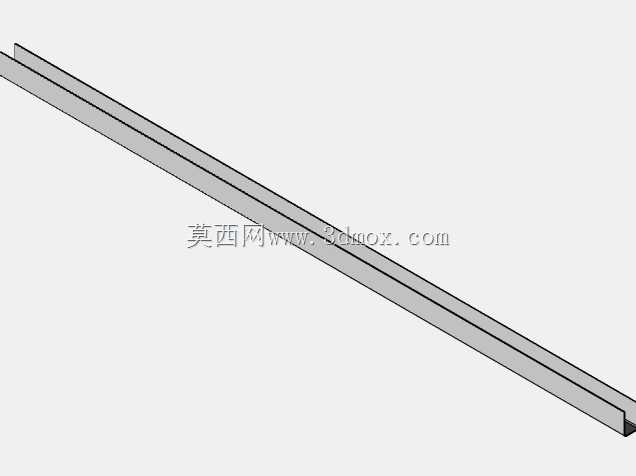

　　从结构设计角度看，隔墙由多块矩形金属板按模数拼接，板块之间保留明确的边框线条，既有利于加工时折边、组焊或螺接，也便于现场按实际边界裁切与调整。转角位置采用两侧墙板垂直交汇的方式，模型中可见端部封边与相邻板块对齐，这对安装定位很关键：若转角处缺少可靠连接，墙板在受碰或风压作用下容易出现平面外晃动。竖向分格将大面积墙面拆成若干窄板，能够降低单板宽厚比，提高薄板抗鼓曲能力；横向分格则进一步把墙面划分成稳定区格，使面板在温度变形、装配误差和轻微冲击下仍保持外观平整。边框不仅承担传力作用，也可作为密封条、压条、紧固件的安装基础。

　　实际选型时，25mm厚度属于较薄的隔断尺度，适合空间受限但又希望获得一定隔声和隔热效果的场合。安装边界需要重点关注地面、顶部和侧向连接。地面可通过槽铝、角钢或地脚件固定，底部应预留调整量以补偿地坪不平；顶部若与厂房钢梁、吊顶或设备框架连接，应考虑墙板热胀冷缩和设备振动带来的位移，不宜采用完全刚性死顶。侧向与墙体、立柱或其他设备相接时，可设置搭接边或密封胶条，避免出现直通缝隙。对于L形转角，建议在阴角或阳角处增加通长立柱，把两侧墙板荷载传递到上下支撑点，而不是仅靠板边自连接。

　　模型表达的空心构造也提示了后续深化方向：若用于高噪声工位，可在空腔内填充吸声材料，并在内侧板预留穿孔或微穿孔，形成阻尼复合隔墙；若用于洁净或油污环境，则应保持面板连续密闭，减少积尘缝和外露螺纹；若用于设备防护，可在底部增加踢脚加强件，在易碰撞区提高板厚或加设防护横梁。板块连接可选择螺栓、抽芯铆钉、隐藏式卡扣或焊接，不同方式影响表面平整度、可拆卸性和现场维修效率。螺栓连接便于拆装，但需要处理孔位误差；焊接整体性好，但变形控制要求高；卡扣构造外观整洁，却对边框尺寸精度更敏感。

　　三维建模时应先确定隔墙完成面厚度、分格宽度和转角包络尺寸，再建立边框与面板的层级关系。面板不宜建成无厚度示意面，否则无法体现折边、空腔和连接边；边框型材也应给出可见断面，以便检查与相邻板的搭接量。对于需要出工程图的场景，还应补充竖向龙骨间距、板缝位置、固定点间距以及与地面的间隙控制。该模型的价值不在于复杂曲面，而在于把薄板、空腔、边框和转角关系清晰呈现，使结构工程师能够据此判断刚度、密封、安装顺序和维护方式，也让现场施工人员理解每一块板如何定位、固定并最终形成连续稳定的隔断系统。
