Nema23步进电机直角固定安装座

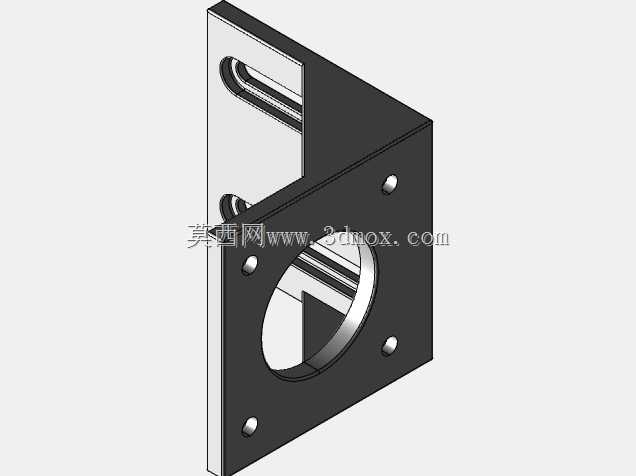

　　在桌面型数控设备、小型自动化模组、3D打印运动平台以及教学实验台的搭建过程中，步进电机的安装定位直接决定传动系统的同轴度与运行稳定性。Nema23规格步进电机因输出扭矩适中、机身尺寸紧凑，被大量用于中型负载的直线滑台、丝杠传动机构与同步带传动单元，而L型直角支架正是这类电机最常用的固定方式之一。该支架采用垂直折弯的板式结构，一面用于贴合电机前端法兰，另一面用于固定在设备型材板面或基座平面上，将电机输出轴方向由平行安装面转换为垂直安装面，能够在有限空间内完成动力输入方向的90度布置。从结构受力角度看，支架的竖直安装板承担电机自重与运行时的径向反作用力，水平底板通过多点螺栓锁紧在安装基准面上，整体形成稳定的悬臂支撑。为避免电机运行振动引起紧固件松动，底板与立板的转折处保留了连续的实体材料区域，没有开设多余减重孔，使折弯根部具备足够的抗弯截面模量。在电机贴合面上，中心开设大尺寸通孔，用于避让电机输出轴、联轴器或带轮的安装空间；围绕中心孔分布的四个安装孔位与Nema23标准法兰孔距对应，孔位边缘预留沉台或平整贴合面，保证电机法兰装入后端面与支架板面完全贴合，不会因局部凸起造成法兰偏斜。底板上的多个固定孔沿外轮廓分布，既可以使用内六角螺栓与铝型材槽内螺母连接，也可以穿过自攻螺钉或机牙螺丝固定在木板、亚克力板、钢板等不同材质的基座上。孔位间距经过协调，使支架锁紧后受力点尽量靠近立板转折线，减小电机悬伸带来的弯矩。实际选型时，

　　工程师首先要核对电机法兰尺寸与输出轴伸出长度，确认支架中心孔直径大于轴端及联轴器最大外径，防止运动过程中发生干涉。其次要测量安装面到传动部件输入轴的距离，保证支架底板厚度与立板高度落在允许的安装边界内。若设备运行速度较高或存在频繁启停，支架的刚性会直接影响步进电机的步距精度，刚性不足时容易在加减速阶段产生共振，表现为传动噪声增大、定位偏差累积。该支架通过整块板件折弯成型，相比拼接式焊接座具有更好的一致性，装配时不需要额外校正垂直度。在走线空间紧张的设备中，立板侧面开设的长槽可用于穿过电机线缆或调整局部避让位置，也为螺栓工具提供操作空间，使法兰螺丝能够从侧面顺利锁紧。对于使用Pro/Desktop或其他三维软件进行结构设计的人员而言，

　　这类基础件的建模重点不在复杂曲面，而在孔位配合、折弯半径、板厚补偿与安装边界的准确表达。建模过程中需要先确定电机法兰基准面，再由基准面反推支架贴合面与底板安装面的位置关系，所有孔位应保留真实直径而不是用示意点代替，这样在装配体中才能直接检查螺栓、螺母与周边型材是否冲突。投入加工前，还要注意板厚会影响折弯后的实际外形尺寸，内折弯半径过小可能导致板材开裂，外拐角处则应根据装配需求倒角去毛刺。在多轴运动平台中，同一款支架往往会被重复用于X、Y、Z三个方向的电机固定，统一支架型号能够减少备件种类，也让装配工序更加标准化。当电机通过同步带驱动长行程滑台时，支架还要承受皮带张紧产生的侧向拉力，因此底板固定孔数量不宜过少，且应尽量对称布置，

　　使张紧力由多颗螺栓共同承担。若支架仅靠单侧两颗螺丝固定，长期运行后容易出现微量偏转，进而导致皮带跑偏、带轮磨损加快。将该支架放入整体设备布局中评估，还需要关注电机尾部编码器、接线插头与设备外罩之间的距离，避免支架位置选择不当造成装配后无法插线。对于需要频繁维护或更换电机的工位，这种可拆卸式直角座比焊接支座更具优势，松开法兰螺丝即可将电机从支架前方抽出，不必拆解整个传动机构。从材料与工艺角度看，普通碳钢钢板经折弯、冲孔和表面处理后即可满足大部分场景要求，若用于潮湿或有腐蚀的环境，则可改用不锈钢板或增加镀层处理。设计时不应盲目增加板厚，而要结合电机重量、负载扭矩与安装空间综合权衡：板厚过大虽然提升刚性，但会增加整体重量并挤占内部空间；板厚过小则可能在电机堵转或急停时发生形变。合理的做法是在转折处设置加强结构，或通过加宽底板来增大支撑跨度。在三维装配环境中，将电机、支架、联轴器、丝杠支座和型材段按实际顺序装配后，可以旋转视角检查工具操作空间，模拟内六角扳手的摆动角度，确认每颗螺丝都有足够的锁紧路径。这种校验在二维图纸阶段很容易被忽略，却往往是现场装配能否顺利完成的关键。针对Nema23电机的常见安装误差，该支架通过法兰面与底板面的一次装夹加工保证垂直度，减少了人工校直的工作量。对于结构设计人员来说，理解这类基础五金件的功能边界，比单纯追求模型外观更有工程价值。
