立式锥底搅拌混合料仓结构设计

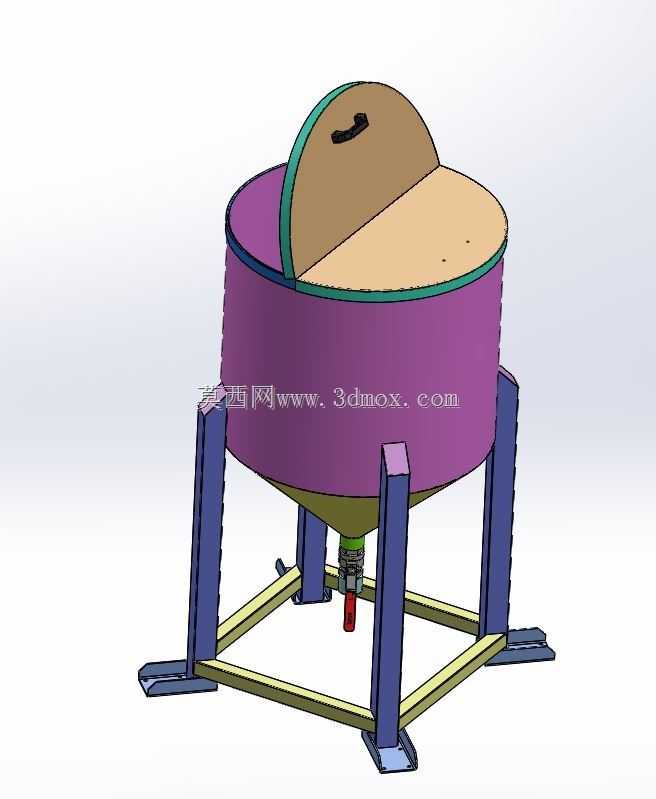

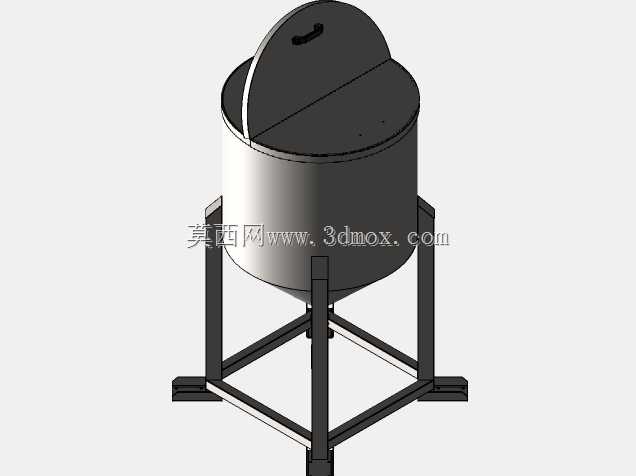

　　该模型呈现的是一台带搅拌功能的立式锥底料仓，整体由上部方形储料箱体、下部锥形集料斗、支腿框架以及顶部伸入仓内的搅拌构件组成，适合在粉体、颗粒料或半流体物料的暂存、混合与卸料工序中使用。从现场布置角度看，这类设备常见于配料线、小型搅拌站、原料预处理工位以及需要连续供料的生产环节。上部箱体承担主要储料容积，方形截面在车间布局中更容易与平台、护栏和进料口对齐，也便于多个料仓并排布置；下部锥斗则利用斜面引导物料向中心出口汇集，减少颗粒架桥、粉料挂壁和局部残留。支腿采用立式框架结构，将锥斗底部抬升至一定高度，下方留出阀门、接料容器或输送设备的安装空间。设计时需要重点确认支腿跨距、底脚尺寸和整机高度，因为这直接关系到现场平台开孔、

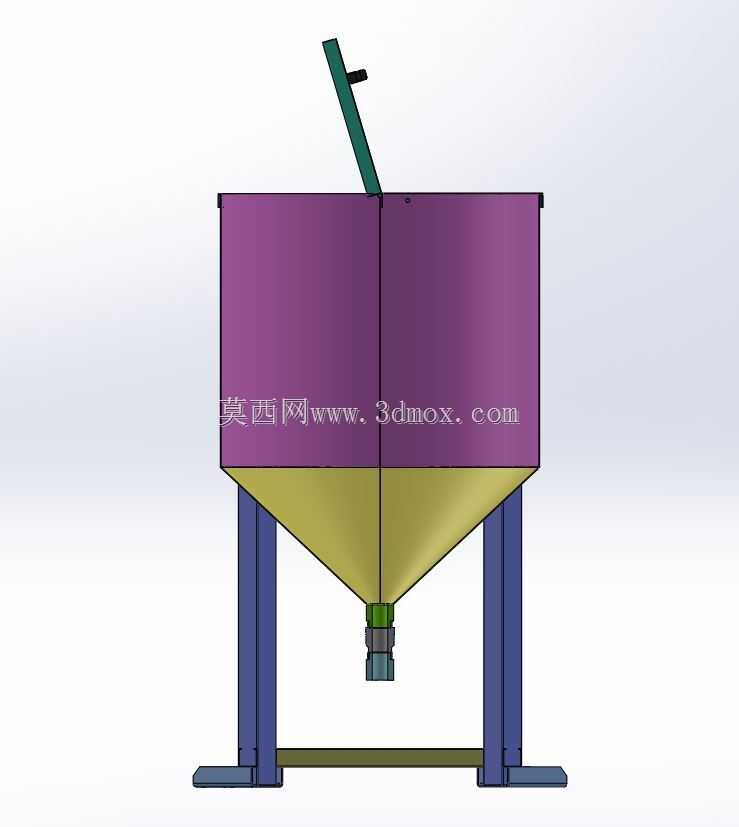

　　地脚螺栓布置以及检修通道是否充足。底脚通常落在平整的钢平台或混凝土地面上，若设备用于重载或振动工况，还需在支腿间增加横撑以控制晃动。顶部斜向插入的搅拌轴带操作手柄，说明该结构兼顾简易搅拌与人工干预功能。搅拌构件伸入仓内后，可对堆积物料进行松动、混合或破拱，尤其在物料流动性一般、容易起拱的工况下，能够改善下料稳定性。手柄位于仓顶边缘，操作人员可在平台上直接施力，结构简单，维护点少，适合不适合配置复杂动力机构的小型工位。锥斗下端设置接口段，用于连接卸料阀、软连接或输送管道。接口位置位于整机中心线上，有利于物料垂直下落，降低偏载和堵料概率。锥形段的角度选择需要结合物料安息角：角度过陡会增加整机高度，角度过缓则容易积料；

　　方形箱体到圆锥或方锥段的过渡区也是应力集中部位，建模和实际制造时都应关注板厚、焊缝和加强方式。箱体与锥斗的连接边在模型中表现为清晰的分界，实际结构中常采用焊接或折边连接，并在外侧设置加强筋。若用于食品、化工或有洁净要求的场合，内壁焊缝需要打磨圆滑，避免物料积存；若用于建筑砂浆、混凝土类粗料，则更关注耐磨衬板和抗冲击能力。从外形边界看，方形箱体决定了设备的占地宽度，斜向手柄在顶部形成额外旋转半径，布置车间通道时不能只计算箱体投影，还要预留手柄转动和人员站位空间。支腿外伸底脚增加了接地面积，有助于降低单位面积压强，但在三维建模阶段仍需将其作为安装校核的一部分，核对与周边设备、管线和护栏的干涉关系。该结构的设计思路并不追求复杂自动化，

　　而是强调储料、搅拌、破拱和卸料的一体化。对于小批量配料、实验线或需要频繁换料的工位，这种紧凑结构能够减少独立料仓与搅拌机之间的转运环节；对于连续生产线，则可作为缓冲仓使用，在上下游设备节拍不完全一致时稳定供料。模型在结构表达上保留了箱体板壁、锥斗斜面、支腿型材、底部横撑、出料接口和顶部搅拌操作件等关键要素，便于结构工程师进一步展开板厚设定、容积估算、重心校核和支腿强度验算。观察整机比例可以发现，上部箱体高度与锥斗高度形成较均衡的组合，既保证有效储料容积，又控制卸料段长度。若后续进行工程细化，还需补充人孔、观察窗、除尘口、进料口、料位检测和振动器安装位等附件。搅拌轴的支承位置、密封方式以及手柄操作力矩也需要结合物料密度和搅拌阻力进一步确定。锥斗出口直径决定了卸料能力，过小会限制大颗粒物料通过，过大则增加阀门成本和密封难度。支腿与箱体连接节点承受料重和偏载，是有限元分析中需要重点关注的区域；若设备长期承受搅拌冲击，连接节点应避免单纯依赖薄板焊缝，可采用包角板或加强块过渡。整体而言，该三维结构清晰展示了立式搅拌料仓的主要空间关系和功能分区，可用于方案沟通、设备选型讨论、安装边界确认以及后续详细设计的基础参考。
