十二位贯通式接线端子排结构设计

　　在低压配电、工业控制柜、传感器信号采集回路的布线作业里，接线端子排是最常用的导线接续构件，这款12位贯通式端子排，针对多回路并行接线的场景做了结构优化，能同时完成12组导线的可靠压接与电气导通，避免多股导线直接铰接带来的接触不良、绝缘破损、检修排查困难等问题。从实际使用场景来看，这类端子排常被布置在控制柜内的DIN导轨上，或是传感器分线盒的内部安装位，用来将现场侧的传感器信号线、设备供电线，与柜内的PLC采集模块、继电器回路做有序对接，每一个独立的接线位对应一个回路，后期检修时可以逐位断开测试，不需要拆动整束线缆，大幅降低现场运维的排查难度。

　　从结构设计思路来看，这款端子排采用一体式基座搭配独立导通芯的组合结构，外部的绝缘基座采用阻燃热塑性材质注塑成型，相邻接线位之间设置有凸起的绝缘隔挡，避免接线时裸露的导线丝溢出造成相邻回路短路，每个接线位的导通芯采用高导电率的铜质基材，表面做镀锡处理，既降低接触电阻，也能减缓长期使用过程中的氧化锈蚀。导通腔内部采用压片式锁紧结构，导线剥除绝缘层后插入接线孔，拧紧顶部的锁紧螺丝即可带动压片压紧导线线芯，相比传统的螺丝直接顶压导线的结构，压片式结构能增大与线芯的接触面积，避免螺丝顶伤单股硬线的线芯，也能对多股软线形成均匀的压紧力，防止软线丝散开造成虚接。

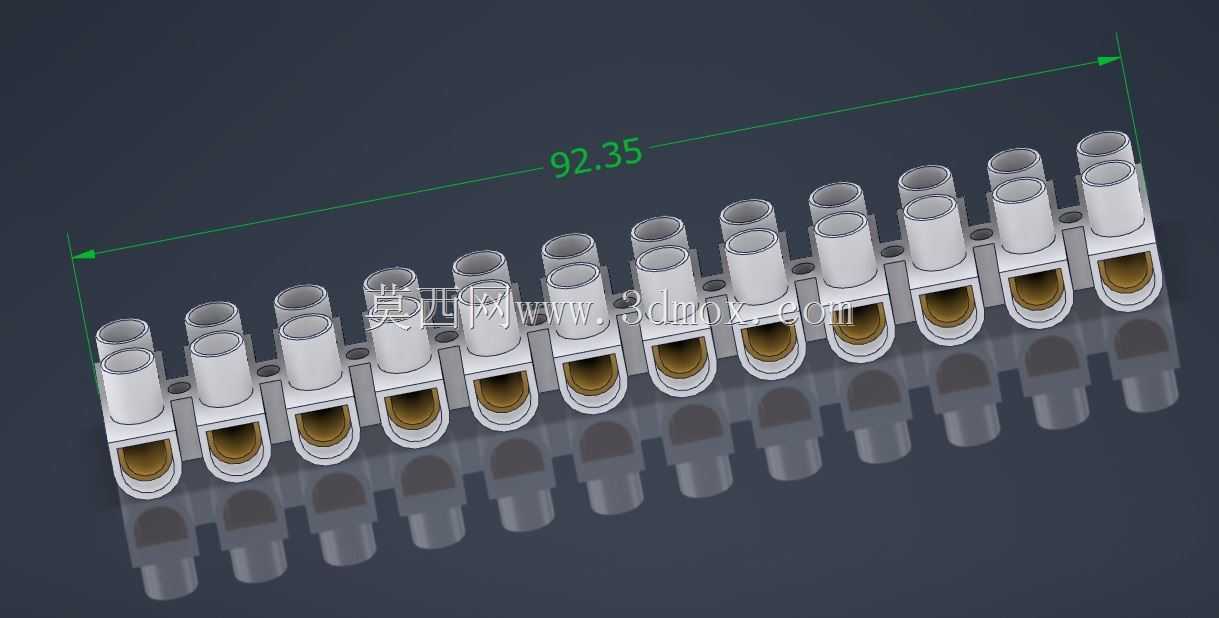

　　从外形尺寸与安装边界来看，这款端子排单组12位的总长度为92.35mm，每个接线位的中心距保持统一的标准间距，适配市面上通用的端子标记号、跨接短接件，后期如果需要相邻位短接做共线处理，可以直接搭配标准规格的短接条插入，不需要额外飞线。基座的底部设计有标准的导轨卡扣结构，可以直接卡装在35mm宽度的标准DIN电气导轨上，不需要额外打孔固定，安装时只需要将卡扣对准导轨边缘按压到位即可，拆卸时用一字螺丝刀撬动卡扣的解锁位就能取下，适配大部分工业控制柜、壁挂式分线盒的内部安装空间。每个接线位的上下两端都设计有对应的导线插入孔，支持导线从两个方向进线，既可以做正面进线的柜内布线，也能适配侧面进线的狭小安装空间，接线孔的孔径适配常规的0.5-6平方毫米的铜芯导线，覆盖了大部分传感器信号回路、小功率供电回路的导线线径范围。

　　在实际选型使用时，需要注意安装位的周边预留空间，端子排的顶部需要预留至少15mm的操作空间，方便用螺丝刀拧紧锁紧螺丝，侧面如果需要搭配固定件或是端板，需要在总长度基础上额外增加端板的厚度尺寸，避免安装时与柜内其他构件发生干涉。绝缘基座的耐温范围适配常规的工业现场环境，正常工作状态下导通芯的温升不会超过国标要求的限值，即使长时间通过额定电流，也不会出现基座软化、绝缘性能下降的问题。相邻接线位之间的绝缘隔挡高度经过优化，即使在接线时留有少量裸露线芯，也不会因为线芯歪斜碰到相邻位造成短路，同时隔挡的顶部做了倒角处理，在插入标记号套的时候不会出现卡滞，方便运维人员给每个回路做线号标记。

　　从结构可靠性角度来看，这款端子排的导通芯与基座之间采用过盈配合的嵌装结构，不会因为长期的温度变化、震动出现导通芯松动移位的问题，在有一定震动的设备现场使用时，锁紧螺丝搭配防松结构，能避免设备运行过程中螺丝松动造成的接线脱落，相比螺丝直接拧在塑料基座上的低端端子，铜质导通芯自带的螺纹孔能承受更大的锁紧力矩，不会因为多次拆装接线造成螺纹滑牙，大幅提升端子排的重复使用寿命。在布线作业时，只需要按照对应回路将剥好绝缘层的导线插入对应孔位，拧到规定力矩即可，不需要做烫锡处理就能实现可靠的电气连接，能有效提升现场布线的作业效率，减少接线环节的质量隐患。
