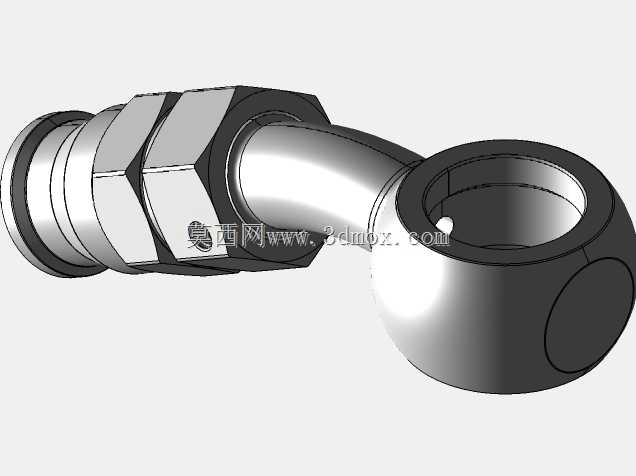

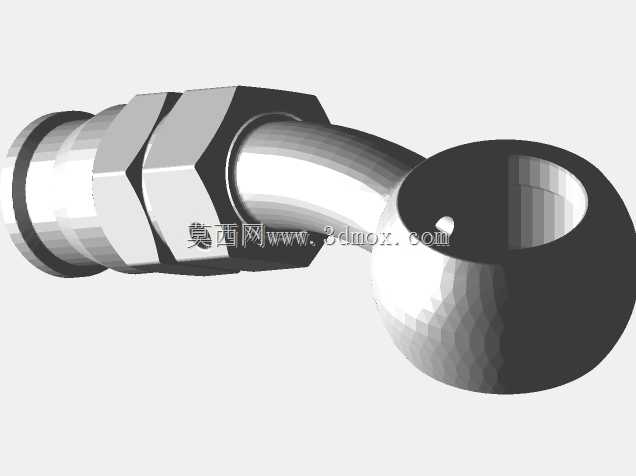

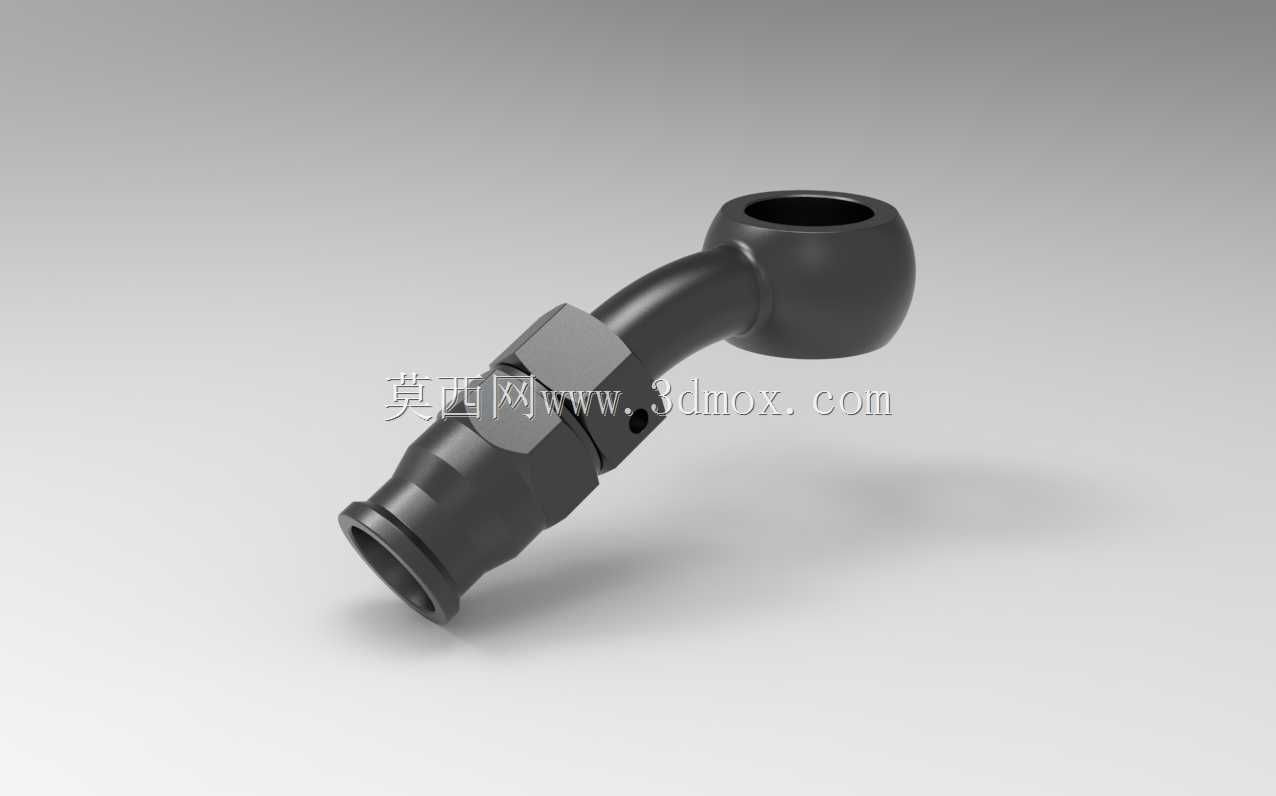

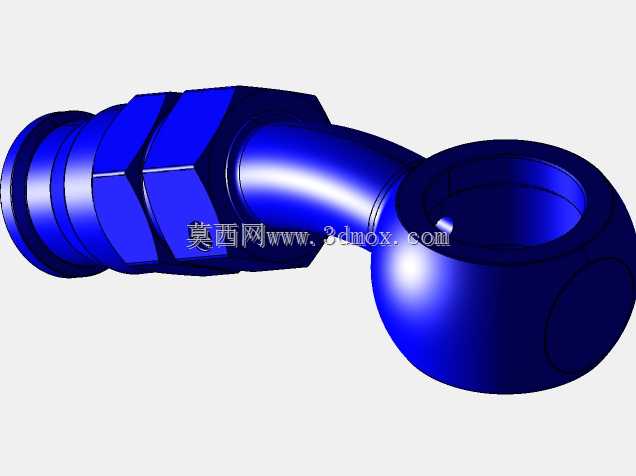

30度弯角式钢制动管接头三维结构

　　在工程机械、乘用车辆的液压制动回路、液压传动管路布设场景中，这类弯角式管接头是解决管路走向受限、避免硬管弯折应力集中的核心连接件，常被用于制动总泵到分泵的油路转接、液压阀组到执行元件的管路连接工位，尤其在安装空间局促、管路需要避让周边结构件的位置，30度的弯角设计能够在不额外增加管路转接段的前提下，顺畅引导液压油流向，减少管路弯折带来的通径损失与应力疲劳风险。从结构设计逻辑来看，该接头采用班卓式连接端与快插式接管端的组合结构，头部的环形铰接端可绕配套螺栓轴线小范围调整安装角度，适配不同装配公差下的管路对位需求，避免安装过程中强行掰动管路造成的密封面损伤；弯角段的曲率经过反复校核，既保证内部流道平滑过渡，

　　不会出现直角转折造成的液压油紊流、局部压损过大问题，也控制了接头整体的外轮廓尺寸，不会在安装后与周边的车架、线束、其他管路产生运动干涉。接头中部的六角结构是为装配扭矩施加预留的受力位，尺寸匹配常规开口扳手的作业空间，装配时可以通过该部位夹持固定接头，避免拧紧铰接螺栓时接头跟转造成密封垫片错位。尾部的快插结构适配对应外径的尼龙液压管或金属硬管，内部自带密封卡圈与止退结构，插管到位后即可实现可靠密封与抗拉脱能力，相比传统的卡套式连接，装配效率更高，对现场装配人员的技能要求更低，适合批量生产线的装配作业。从安装边界来看，该接头铰接端的通孔通径与配套螺栓的通径匹配，保证液压油的过流面积满足制动回路的流量需求，

　　不会因为接头通径不足造成制动响应滞后；弯角段的弯曲角度经过实车布局验证，30度的偏移量刚好适配多数车型制动管路沿车架纵梁布设的走向，不需要额外增加过渡接头即可完成管路连接，减少了整个回路的潜在泄漏点。接头整体采用钢制材质，表面做防锈处理，能够耐受制动液、液压油的长期腐蚀，同时满足液压回路工作压力下的强度要求，在额定工作压力范围内不会出现开裂、变形问题。在三维建模过程中，该结构的建模重点集中在弯角段的流道与外壁的同轴度控制，铰接端的球面密封面尺寸精度，以及快插端内部卡圈槽的位置度公差，这些尺寸直接影响接头装配后的密封性能与连接可靠性，建模时需要严格对应实际加工的公差要求，预留合理的装配间隙，

　　避免出现装配干涉或者密封间隙过大导致的泄漏问题。在设备选型适配时，需要重点核对铰接端的连接螺纹规格、尾部接管的外径尺寸，以及弯角的偏移距离，确保接头安装后不会与周边部件产生静态或动态干涉，同时要核算接头的通径是否满足对应回路的最大流量要求，避免通径过小造成的压力损失过大，影响制动或液压系统的响应速度。这类弯角接头相比直通式接头，在管路走向调整上的灵活性更高，能够大幅减少管路设计过程中的空间避让难度，降低整个管路系统的零件数量，提升装配效率与长期使用的可靠性。
