机加工用多面同步切削专用镗刀结构

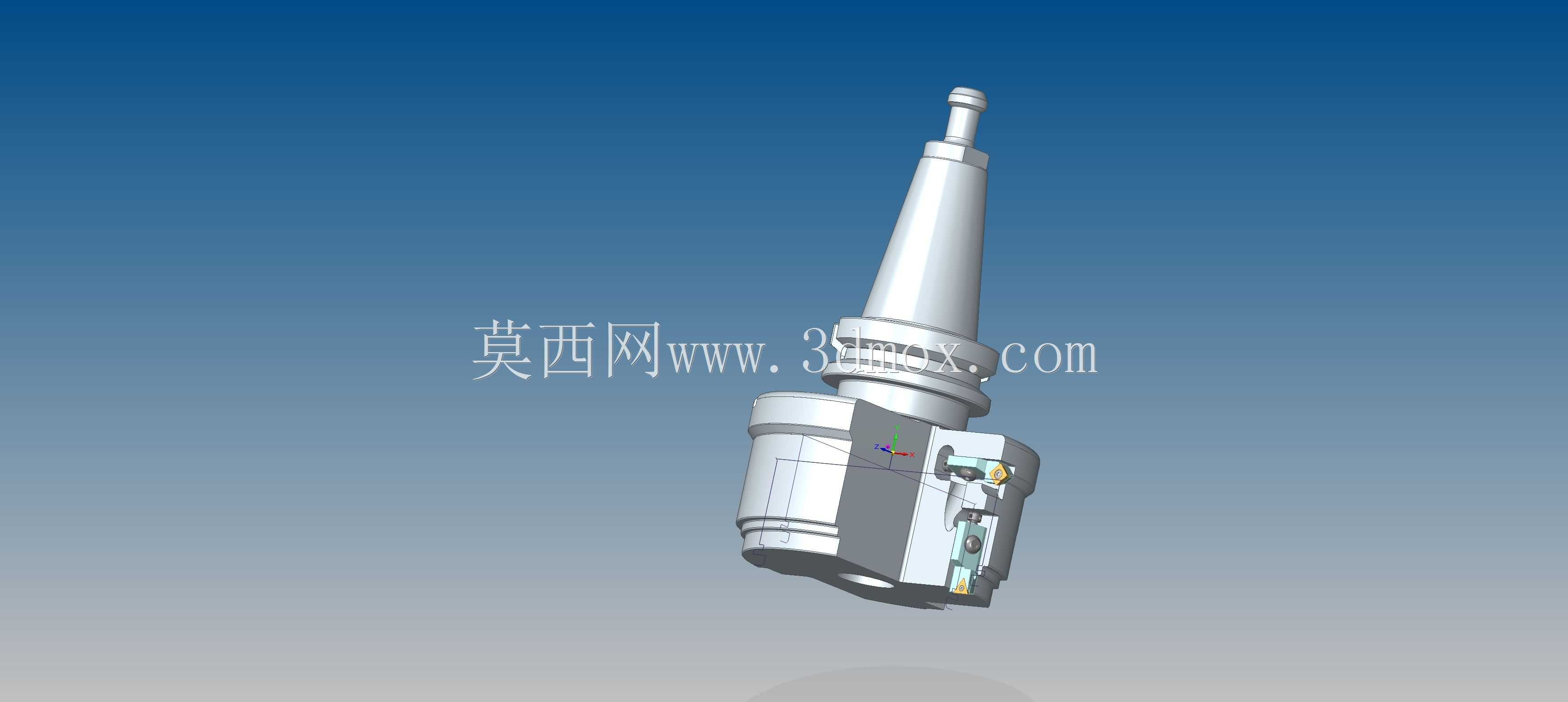

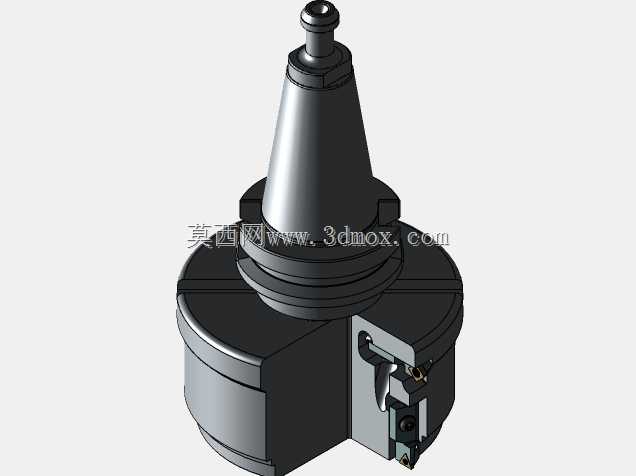

　　在批量金属切削加工场景里，很多箱体类、法兰类零件存在同轴度、端面垂直度要求极高的复合加工需求，若采用单刃镗刀分步走刀加工，不仅工序周转耗时久，多次装夹带来的定位误差还会直接导致孔位同轴度超差、端面与孔轴线垂直度不达标的问题，这类专用镗刀正是为解决这类一次装夹完成多表面加工的痛点设计的。从结构布局来看，该镗刀采用标准锥柄作为安装接口，锥柄的锥度参数匹配主流加工中心、镗床的主轴锥孔规格，安装时仅需将锥柄插入主轴锥孔，通过拉杆拉紧即可完成装夹，锥面配合的自锁特性可以保证高速切削过程中刀具不会出现径向窜动，安装基准面与主轴轴线的同轴度误差控制在微米级，从安装端就规避了基础定位偏差。刀具的工作端采用模块化刀座布局，

　　不同方向的刀夹可以根据加工需求安装对应规格的镗刀片、端面切削刀片，径向伸出的刀夹负责内孔的粗、精镗加工，轴向布置的刀头可以同步完成孔端面的车削加工，部分斜向布置的刀位还能完成孔口倒角、止口台阶的切削，一次走刀行程内就能完成内孔成型、端面平削、倒角去毛刺的多道工序，不需要中途换刀或者二次装夹找正，在大批量生产线中使用时，能将单工位加工时长压缩到原有分步加工的三分之一左右，同时避免了多次装夹带来的形位公差累积问题。设计过程中，刀具本体采用高强度合金钢整体锻造成型，内部布置有连通到每个刀位的冷却通道，切削时高压切削液可以直接从刀头附近的喷嘴喷出，精准冲刷切削区域，既可以带走切削产生的大量热量，降低刀片的磨损速度，

　　也能将切屑及时从加工腔体内冲离，避免切屑缠绕在刀体上刮伤已加工表面。刀夹位置配备了精密微调结构，调整精度可以达到0.01毫米级别，操作人员可以根据待加工孔的实际尺寸要求，通过微调螺钉调整刀片的径向伸出量，不需要更换刀体就能适配一定尺寸范围内的孔加工需求，大幅减少了生产现场的刀具备库数量。从安装边界来看，该镗刀的整体径向回转直径根据加工规格做了限位设计，加工过程中刀体的最大回转轮廓不会与零件的内腔壁、夹具定位结构发生干涉，轴向长度也匹配常见机床的主轴行程范围，不需要对机床做额外改造就能直接装夹使用。在实际切削测试中，该镗刀加工出的内孔表面粗糙度可以稳定达到Ra1.6以下，孔的圆柱度误差控制在0.02毫米以内，

　　端面与孔轴线的垂直度误差不超过0.015毫米/100毫米，完全满足液压阀块、发动机缸体、减速机箱体这类高精度零件的加工要求。针对不同的加工材质，只需要更换对应牌号的硬质合金刀片，就能适配铸铁、碳钢、铝合金、不锈钢等常见金属材料的切削加工，刀体本身的使用寿命长，正常维护情况下可以完成数万件零件的加工，仅需要定期更换磨损的刀片和调整紧固螺钉即可，日常维护成本远低于多套分散的单功能刀具。刀体上还做了动平衡校正结构，在最高数千转的切削转速下，动平衡等级可以达到G2.5级别，高速运转时不会产生明显的振动，既可以保证加工表面的质量，也能减少主轴轴承受到的额外冲击载荷，延长机床主轴的使用寿命。
