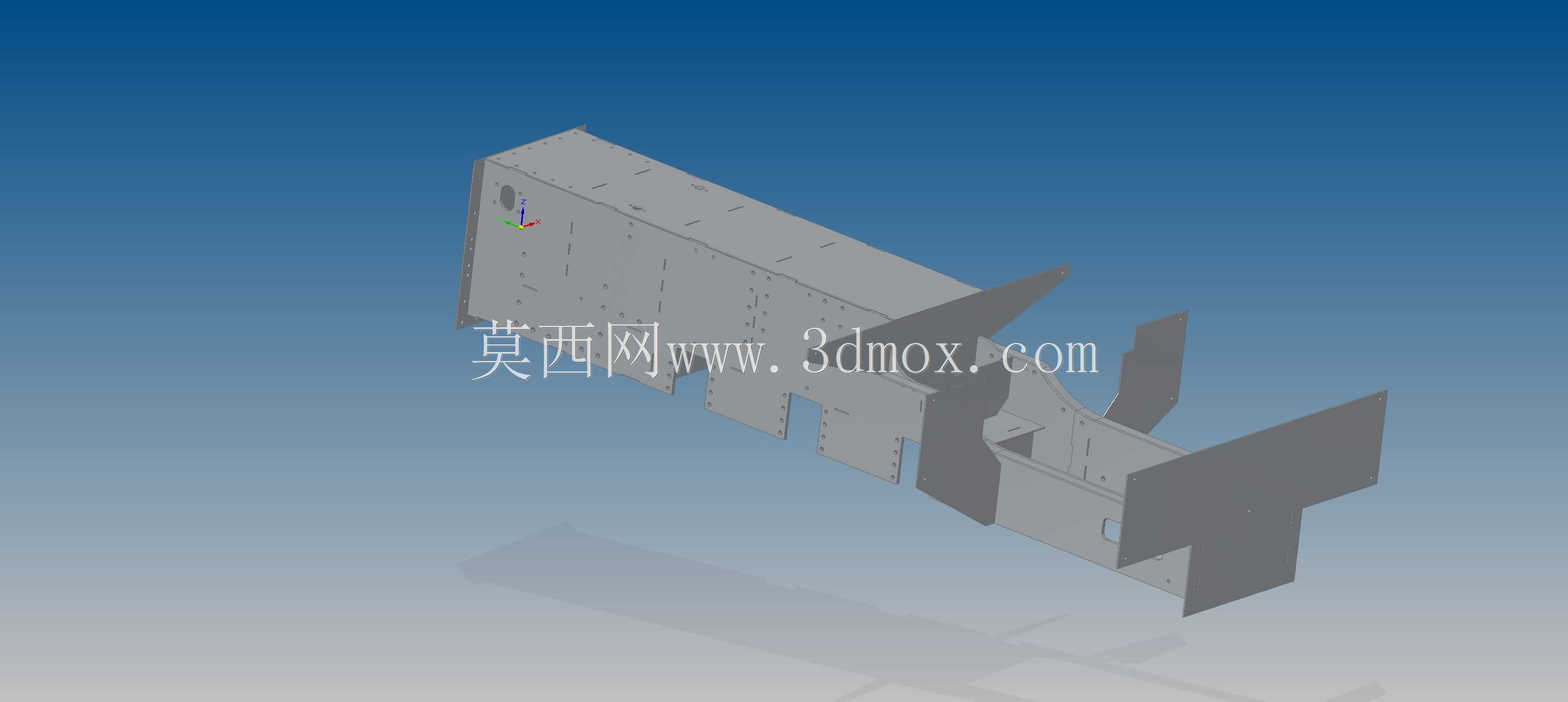

复古蒸汽机车承载式焊接车架结构

　　这套车架结构是复刻蒸汽机车的核心承载基体，所有走行部件、动力总成、锅炉舱、驾驶室附属结构都要依托这个框架完成定位安装，在复古机车复原、小型观光蒸汽机车制造、工业遗产展陈设备复刻场景中，是决定整车装配精度与结构可靠性的核心部件。从结构设计逻辑来看，整个车架采用分段式钢板组焊思路，没有沿用老式蒸汽机车的热铆接工艺，而是匹配现代焊接工艺做了接口优化，所有板件的拼接位置都预留了合理的焊接收缩余量，避免组焊后出现整体形变超差的问题。车架主体沿纵向布置通长的主承载梁，梁体上根据不同部件的安装需求，预先加工了阵列排布的安装孔位，走行轮组的轴箱定位座、锅炉的支撑托架、制动系统的安装支座都可以直接通过螺栓固定在对应孔位，减少现场配焊的工作量，

　　也能保证各部件的位置度符合装配要求。车架的中部做了下沉式的舱体容纳结构，用来匹配锅炉的弧形底部轮廓，既可以降低整车的重心高度，提升走行过程中的稳定性，也能给锅炉的固定绑带、管路接口预留足够的操作空间，避免后续装配出现结构干涉。车架的两端设置了端梁结构，一端用来安装车钩缓冲装置，另一端预留了排障器的安装接口，端梁和主纵梁的连接位置做了三角形的加强筋结构，承受纵向冲击载荷的时候可以分散应力，避免连接位置出现应力集中开裂的问题。从安装边界尺寸来看，整个车架的宽度匹配窄轨轨距的走行轮组安装需求，纵向长度覆盖从排障器到车尾煤水车连接端的全部安装区间，各安装面的平面度公差控制在合理范围内，保证后续部件安装不会出现错位。在实际设计建模过程中，

　　所有板件的厚度都根据承载需求做了匹配，主承载梁采用较厚的钢板裁切成型，附属的安装支架采用稍薄的板材，在保证整体结构强度的前提下尽可能控制车架自重，避免额外增加走行系统的负载。车架上的管线过孔都做了翻边或者圆角处理，防止穿设制动管路、蒸汽管路的时候划伤管线外壁，所有焊接位置的焊缝都在模型里做了明确的标识，方便后续生产过程中明确焊接要求，控制焊接变形量。对于观光用小型蒸汽机车来说，这个车架的结构还预留了后续加装安全防护装置、声光模拟装置的安装位，不需要额外在主结构上打孔焊接，避免破坏主承载结构的完整性。在工业遗产展陈场景中，这套车架可以直接作为复原展品的基础框架，外部覆盖机车外壳之后就能完整还原老式蒸汽机车的外观结构，

　　框架本身的结构强度足够支撑展陈过程中的静态载荷，也能承受一定范围内的游客触碰、倚靠的外力，不会出现结构变形的问题。整个建模过程严格按照实际机车的测绘尺寸还原，各部件的相对位置完全匹配老式蒸汽机车的布局，不管是用来做生产加工的参考，还是做机车结构的教学演示，都能直观展示蒸汽机车车架的承载逻辑和结构组成，帮助从业者理解老式轨道车辆的框架设计思路，对比现代轨道交通车辆承载结构的差异。
