传感器配套平面定位工装结构设计

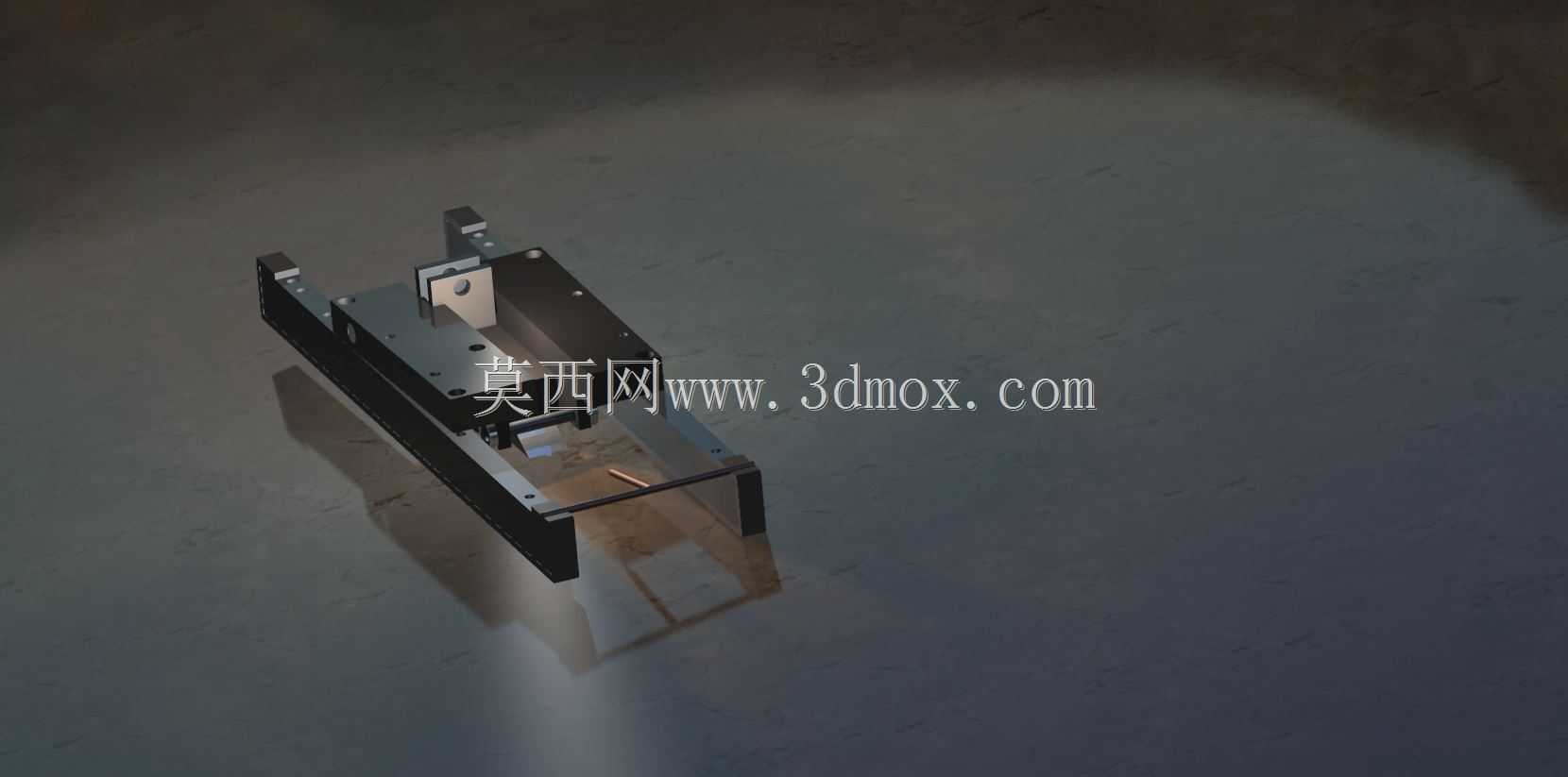

　　在自动化产线的视觉检测、位移传感、平面度校验工位中，这类平面定位工装是保障检测精度的核心配套构件，多数应用在3C电子零部件尺寸检测、小型五金件平面度筛查、精密组装工位的对位基准环节，直接决定传感器采集数据的重复定位精度，避免因工件放置偏移导致的检测误判、组装错位问题。从结构设计逻辑来看，该构件采用双侧立板配合水平承载底板的框架式结构，没有多余的冗余设计，所有折弯边均做了安装让位处理，立板上预留的多组腰型孔可适配不同安装高度的传感器调整需求，不需要额外加工转接板就能完成传感器的前后、上下位置微调，适配不同厚度工件的检测距离要求。承载底板的平面度公差控制在0.02mm以内，作为工件放置的基准面，表面做了发黑防锈处理，

　　避免长期使用过程中锈迹、磨损影响基准平面度，底板边缘的定位挡边采用一体化折弯成型，相比拼接式挡边消除了装配间隙带来的定位误差，工件放置时仅需靠紧挡边即可完成定位，不需要额外的夹紧动作就能满足普通精度检测场景的需求，大幅缩短上下料的辅助时间。从安装边界来看，整体构件的横向安装尺寸控制在200mm以内，纵向深度不超过120mm，整体高度低于80mm，不会占用过多产线安装空间，可直接固定在标准铝型材工作台上，底部预留的沉头安装孔适配M6内六角螺栓，安装时不需要在工作台面做额外的避让沉孔，直接锁紧即可完成固定，适配多数中小型自动化检测设备的台面安装尺寸。立板内侧预留的传感器安装位可兼容漫反射式光电传感器、激光位移传感器、

　　接触式位移探头的安装，不同类型的传感器仅需更换对应安装压块即可完成固定，不需要对主体结构做二次加工，压块上的防滑齿纹可避免传感器长期受设备振动出现位置偏移，保障检测数据的稳定性。在实际使用场景中，这类工装常配套在流水线的在线检测工位，工件随流水线输送到工装位置时，挡边完成工件的粗定位，传感器正对工件的待检测平面，可快速采集平面的高度差、平面度、有无特征等数据，相比无基准的自由检测方式，重复定位精度可提升至0.01mm级别，误检率能降低90%以上。结构设计时特意将所有走线槽隐藏在立板的后侧空腔内，传感器的连接线可从立板后侧的预留缺口引出，不会暴露在工件输送路径上，避免流水线运行过程中工件剐蹭连接线导致的传感器松动、线路破损问题，

　　同时也让整体工位外观更整洁，减少线路积灰带来的维护工作量。构件的所有棱角均做了C1倒角处理，避免操作人员上下料时被锐边划伤，底板底部的四个角预留了橡胶减震垫的安装位，安装减震垫后可过滤流水线运行带来的高频振动，进一步提升传感器的检测稳定性，对于高精度检测场景，也可直接拆除减震垫将底板刚性固定在大理石平台上，满足更高精度的检测要求。
