交错编织结构圆柱状传感织物三维数模

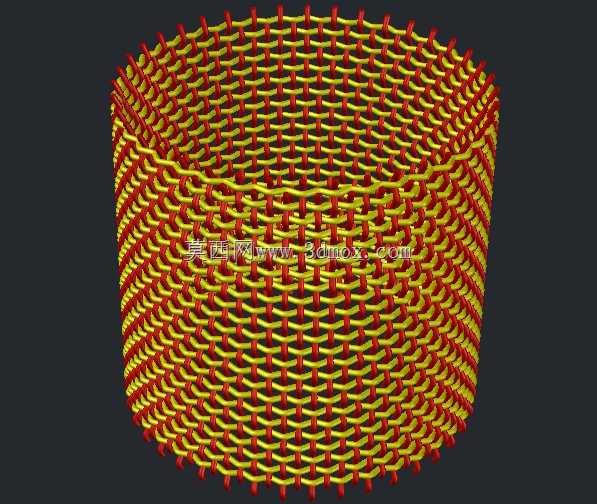

　　这款交错编织的圆柱状织物结构，主要面向柔性传感领域的结构验证与装配适配场景，在可穿戴生理信号采集、工业管道形变监测、智能纺织品压力感知等场景中，这类圆柱状编织传感织物可直接套设于被测对象表面，无需额外粘接固定，依靠自身编织结构的张紧力贴合被测曲面，避免了传统贴片式传感器在弧面安装时出现的褶皱、翘边、信号漂移问题。从结构设计逻辑来看，该模型采用双色经向与纬向纱线交错锁编的成型方式，经纱沿圆柱轴向呈螺旋排布，纬纱沿圆周方向连续绕织，每一个交织点都形成稳定的锁扣结构，既保证了圆柱整体的径向支撑刚度，又预留了轴向与周向的拉伸余量，当织物受外力挤压、拉伸或发生弯曲形变时，交织点的相对位移会带动内嵌传感纱线的电阻或电容值发生线性变化，

　　以此实现物理量到电信号的转换。在实际工程应用中，这类圆柱织物的尺寸边界需要严格匹配被测对象的外径，通常织物的自然内径要比被测圆柱面外径小3%-5%，依靠编织结构的弹性回缩力实现紧密贴合，避免使用过程中出现滑移错位；织物的轴向长度则需要覆盖完整的监测区域，两端通常预留10-15mm的非传感编织段，用于缝合固定或连接信号采集线束，避免传感区域受安装应力影响产生测量误差。设计这类编织结构时，需要重点控制纱线的交织角度与编织密度，交织角度通常控制在45度到60度之间，角度过小会导致织物径向刚度过低，容易出现轴向塌缩，角度过大则会让周向拉伸余量不足，套设安装时容易出现纱线崩断；编织密度则根据传感量程调整，用于微形变监测的场景可采用高密度编织，

　　每厘米长度内交织点数量控制在12-15个，保证形变传递的均匀性，用于大拉伸量监测的场景则适当降低密度，每厘米交织点控制在8-10个，预留足够的结构形变空间。从结构特性来看，这种一体编织的圆柱织物不存在拼接缝，整体结构的力学性能均匀一致，不会出现拼接位置的应力集中问题，相比平面织物卷曲缝制的圆柱结构，一体编织的结构在周向各个方向的传感灵敏度一致性更高，不会因为缝制接缝的存在导致局部信号异常。在设备适配层面，该结构可直接套设于各类圆柱形构件表面，比如工业场景中的液压油管、气动管路，可实时监测管路的膨胀形变与振动频率，预判管路泄漏、松动等故障；在可穿戴领域，可集成于智能袖带、康复护具中，监测肢体的周径变化、肌肉收缩力度，

　　为康复评估提供量化数据；在智能纺织领域，还可作为柔性触觉传感器的基底结构，集成于机械臂的柔性包覆层中，实现碰撞检测与接触力感知。建模过程中需要还原每一根纱线的交织路径，不能采用贴图替代实体编织结构，否则在后续有限元仿真分析时，无法准确模拟交织点之间的摩擦、滑移特性，也无法准确计算结构整体的形变响应曲线；纱线的截面通常设置为圆形，直径根据实际使用的纱线规格设定，传感纱线与普通结构纱线采用不同的材质参数区分，方便后续仿真时赋予不同的力学、电学属性。安装边界方面，这类圆柱织物的两端通常采用卡箍或缝合方式固定，固定位置的压接力需要控制在合适范围，压力过大会压损内嵌的传感纱线，导致信号断路，压力过小则会出现织物滑移，影响测量准确性；织物表面不需要额外涂覆硬质保护层，依靠编织结构自身的耐磨特性即可满足常规使用场景的需求，若应用于腐蚀、高湿环境，则可在编织完成后做整体疏水涂层处理，涂层厚度控制在0.1mm以内，避免渗入交织点缝隙影响结构的形变能力。
