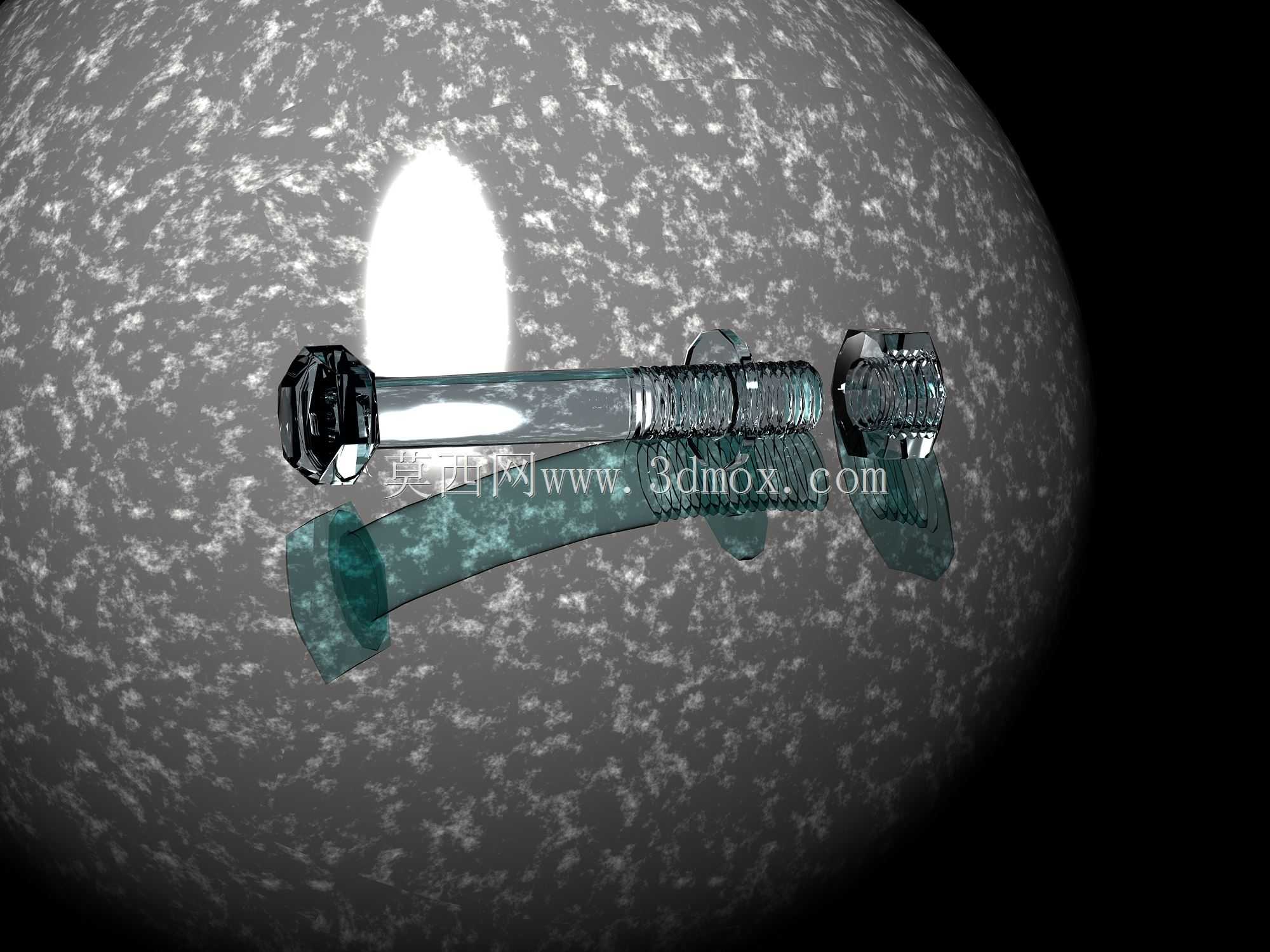

M10规格70长度六角头螺栓配六角螺母

　　在各类机械结构装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套M10规格的六角头螺栓与六角螺母组合，适配绝大多数中等载荷的结构连接需求，从普通设备机架拼装、工装夹具装配，到自动化线体的组件固定、小型传动结构的端面锁紧都能见到这类标准件的身影。不同于定制化的异形连接件，这类符合德标DIN931与DIN934的六角紧固件，对边尺寸、螺纹牙型、头部厚度都遵循统一的工业标准，现场装配时无需额外定制加工，普通的开口扳手、套筒扳手就能完成锁紧操作，维修替换时也能快速找到同规格备件，大幅降低设备运维的时间成本。

　　从功能特性来看，半螺纹结构的六角头螺栓，光杆段在装配时可以穿过被连接件的光孔，末端螺纹段配合螺母完成锁紧，光杆部分与被连接件孔壁的配合能承受一定的横向剪切载荷，螺纹段的啮合则提供足够的轴向预紧力，避免设备运行过程中因振动出现连接松脱。螺栓头部的六角造型设计，在拧紧过程中可以提供多个受力面，即使某个边角因长期使用出现轻微磨损，剩余的受力面依然可以传递足够的拧紧扭矩，不会像一字槽、十字槽螺钉那样容易出现槽口滑牙无法拆卸的问题。配套的六角螺母厚度符合标准要求，与螺栓螺纹啮合时能保证足够的啮合牙数，避免螺纹咬合不足导致的连接失效，螺母端面的平整接触面也能均匀分散预紧压力，不会压伤被连接件的表面。

　　建模过程中需要重点关注几个核心尺寸的边界：螺栓公称直径10mm，螺杆总长度70mm，其中螺纹段长度需要匹配标准要求，光杆段直径略小于螺纹大径，保证穿装时不会卡滞在被连接件的光孔内；螺栓头部的对边尺寸、倒角角度都需要符合标准数值，避免装配时扳手无法卡入；螺纹部分的牙型角、螺距严格遵循公制粗牙螺纹标准，建模时的螺纹收尾、退刀结构也要还原实际加工特征，保证模型导入装配体后能真实模拟装配干涉情况。配套螺母的对边尺寸与螺栓头部保持一致，厚度符合DIN934标准，内螺纹的牙型与螺栓外螺纹完全适配，建模时预留合理的螺纹配合间隙，避免虚拟装配时出现螺纹面过盈的错误。

　　实际选型应用时，需要结合被连接件的总厚度计算螺栓的有效连接长度，保证螺母拧紧后螺栓末端露出2-3个螺纹牙距，既不会因为螺栓过短导致啮合不足，也不会因为螺栓过长造成安装空间浪费、运动部件干涉。如果应用在振动较大的设备场景，还可以配合平垫圈、弹簧垫圈使用，平垫圈可以增大螺母与被连接件的接触面积，分散接触面压力，弹簧垫圈则可以提供额外的防松预紧力，抵消振动带来的螺纹松脱趋势。这类紧固件的材质选择范围较广，普通场景下使用4.8级碳钢镀锌件即可满足强度与防锈需求，有防腐要求的场景可以选择304不锈钢材质，高强度载荷场景则可以选用8.8级、10.9级的高强度合金钢材质，建模时可以根据不同应用场景调整材质参数，还原不同表面处理的外观效果。

　　在三维装配设计中，这类标准紧固件不需要每次都从头建模，调用符合标准的参数化模型可以大幅提升设计效率，模型的安装基准面设置在螺栓头部下端面与螺母的贴合端面，装配时可以快速与被连接件的安装面完成配合约束，螺纹部分的螺旋特征不需要做全细节的复杂建模，在需要做运动仿真、干涉检查的场景下，可以简化为圆柱面配合，降低模型的总面数，提升大型装配体的运行流畅度；如果是做渲染、出工程图的场景，则可以还原螺纹的细节特征，让工程图的标注、渲染效果更贴近真实零件。需要注意的是，这类标准件的安装边界需要预留足够的扳手操作空间，在布局设计时就要在螺栓、螺母的周边留出扳手转动的空间余量，避免出现装配完成后没有操作空间无法拧紧的问题，六角头的周边最小操作空间可以根据扳手的外形尺寸推算，保证装配工具能顺利卡入头部并完成至少60度的转动角度，就能满足现场拧紧的操作需求。
