25kV户外高压双柱式隔离开关结构

项目分类:变压器/电感器 发布时间:2022-03-28 ID:595501
  • 25kV户外高压双柱式隔离开关结构

  在10kV至35kV电压等级的户外配电系统中,隔离开关是承担无负荷电路分合、检修安全隔离职能的核心一次设备,本次呈现的25kV双柱式结构,是铁路牵引供电、农网改造、工矿企业变配电所中应用占比极高的典型构型。不同于负荷开关与断路器,隔离开关不具备灭弧能力,其核心设计逻辑围绕“明显断开点”“可靠绝缘间隙”“动热稳定性”三个核心指标展开,所有结构细节都服务于这三个硬性要求。

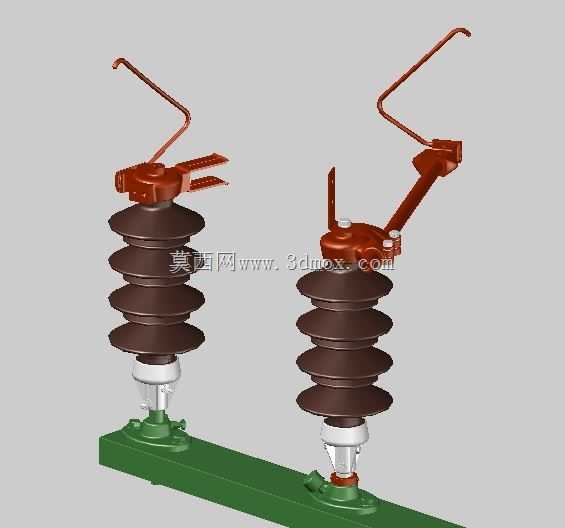

  从结构组成来看,该产品采用双柱水平断口布置,两个独立的绝缘支柱垂直安装在共用的槽钢底座上,每个支柱顶部装配有独立的导电触头座与操作机构。绝缘部分采用棕褐色陶瓷伞裙结构,伞裙的外轮廓设计充分考虑了户外雨闪、污闪防护要求,相邻伞裙的伸出长度、伞间距经过电场仿真优化,在25kV额定电压下,爬电距离满足Ⅲ级污秽等级的使用要求,即使在沿海、重工业污染区域,也能保证长期运行的绝缘可靠性。陶瓷绝缘子与下部铸铁安装法兰之间采用水泥胶装结构,胶装部位的缓冲层可吸收运行过程中的温度形变应力,避免瓷件因应力集中出现开裂。

  导电回路部分,闸刀采用紫铜材质镀锡处理,接触部位压合有银合金触点,降低长期运行的接触电阻,避免大电流通过时出现过热烧蚀。操作臂采用铸铜与钢板焊接混合结构,既保证导电截面满足额定电流的通流要求,又具备足够的机械强度,在分合闸操作过程中不会出现形变导致的触头对位偏差。两侧的操作拐臂通过连杆实现联动,保证两个支柱上的闸刀同步动作,分闸位置时,两个闸刀向上翻转至垂直位置,形成足够的空气绝缘间隙,从视觉上可直接判断电路处于断开状态,为线路检修人员提供直观的安全保障。

  底座部分采用热轧槽钢焊接成型,表面经过热镀锌处理,可抵御户外日晒雨淋带来的腐蚀,底座上预留的四个安装孔位匹配常规户外构架的安装尺寸,安装时无需额外打孔适配,直接通过螺栓固定在水泥杆构架或者钢结构支架上即可。底座上的接地端子采用不锈钢材质,可直接连接接地网,保证设备外壳始终处于地电位,避免出现感应电伤人的风险。操作机构的输出轴与闸刀转轴之间采用花键连接,配合间隙控制在0.1mm以内,避免长期操作出现传动旷量,导致分合闸位置不到位。

  在实际应用场景中,该型隔离开关通常安装在断路器的电源侧与负荷侧,当断路器断开电路后,再操作隔离开关形成明显断开点,将检修区段与带电部分可靠隔离;也可用于小容量空载电路的分合操作,比如电压互感器、避雷器、空载母线的投切,这类回路的分合电流极小,不会产生危及设备安全的电弧。设计建模过程中,需要重点校核几个关键尺寸:首先是分闸位置的断口距离,25kV电压等级下,断口的空气间隙不得小于180mm,同时要考虑极端风偏情况下闸刀的摆动余量,避免间隙不足导致放电;其次是合闸位置的触头接触压力,需要通过弹簧结构保证接触压力满足动稳定电流的要求,在短路电流通过时,电动力不会让触头自行弹开;另外还要校核绝缘子的抗弯强度,在闸刀操作力、风荷载、覆冰荷载的共同作用下,绝缘子根部的弯曲应力不能超过陶瓷材料的许用应力,避免出现断柱事故。

  建模时的装配逻辑需要完全还原实际产品的装配层级:最底层为安装底座,向上依次装配绝缘子下法兰、瓷件、上法兰、触头座、闸刀、操作连杆,所有配合面的公差设定要符合高压电器的制造规范,转动部位预留合理的配合间隙,模拟实际产品的活动自由度,可直接用于装配干涉检查、操作过程运动仿真,也可作为配电装置三维布置设计中的设备族库文件,用于变配电所的整体布局设计,校验设备之间的安全净距,提前规避安装过程中可能出现的空间冲突问题。
