ACSR240/40钢芯铝绞线架空导线结构

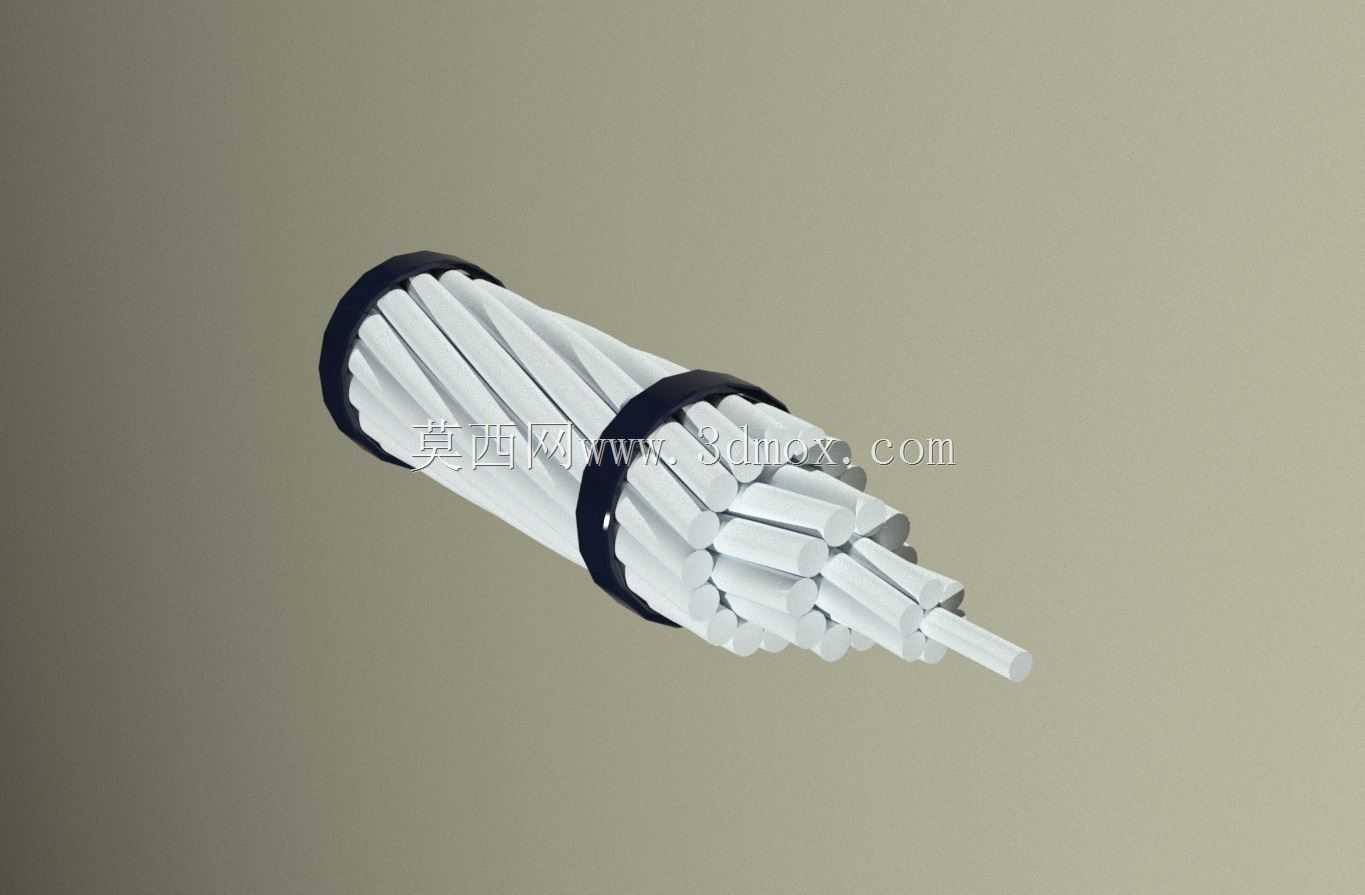

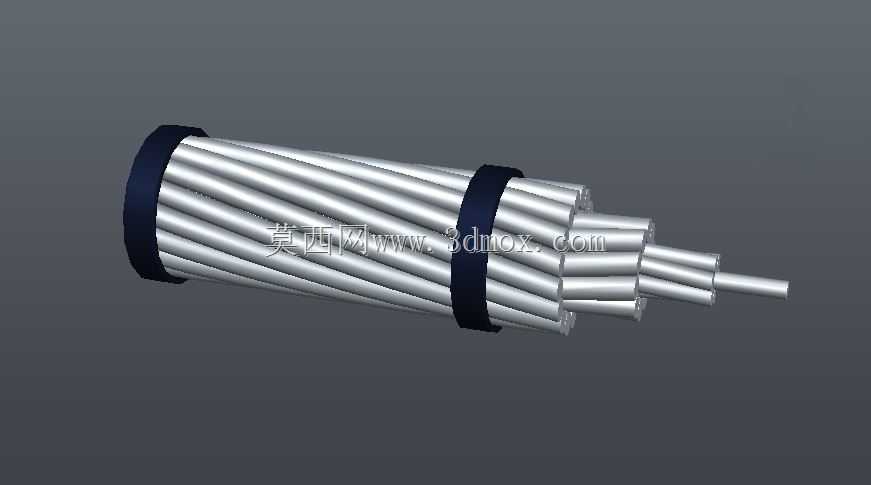

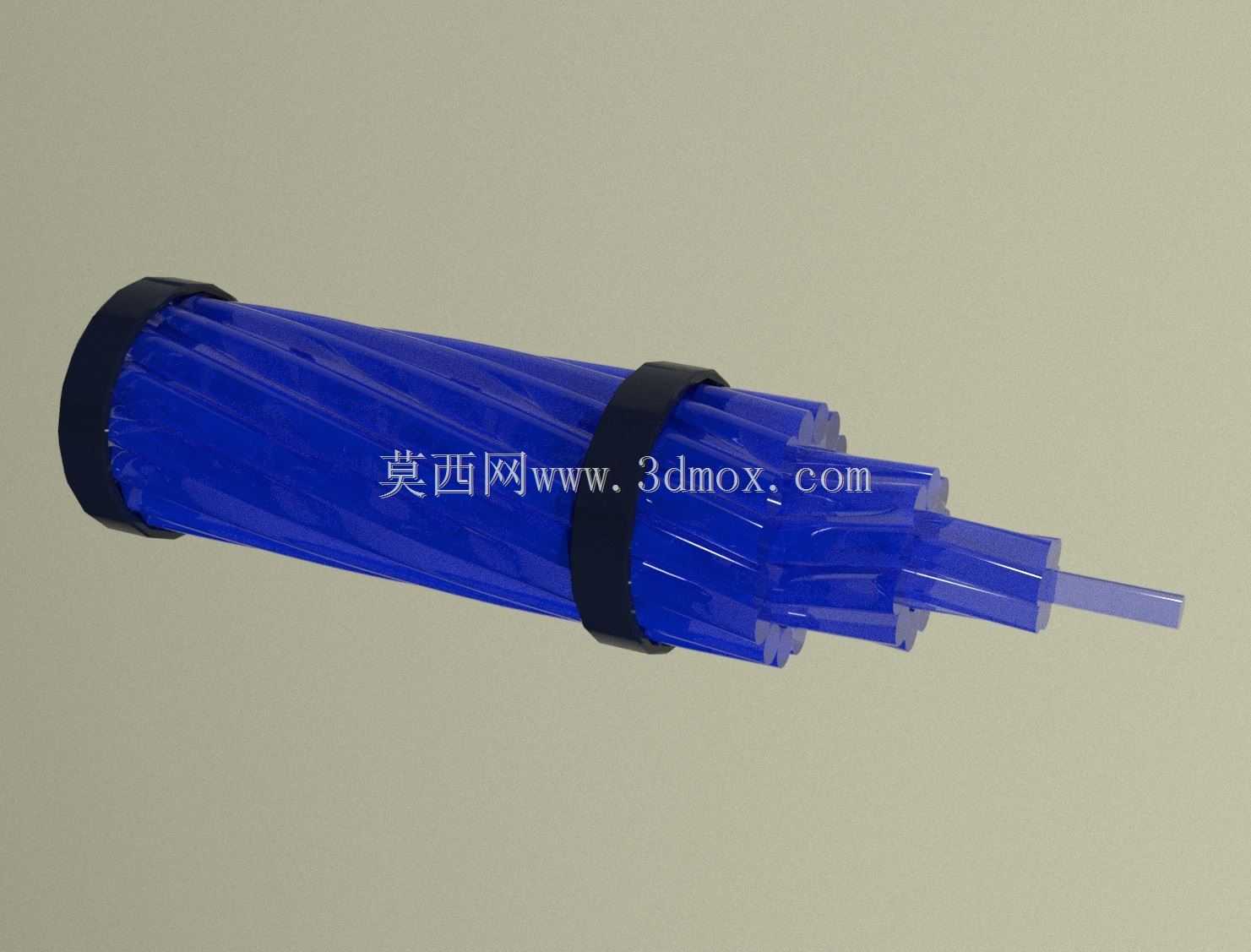

　　在高压架空输电线路的敷设场景中，导线作为电能传输的核心载体，其结构合理性直接决定线路的载流能力、机械强度与长期运行可靠性，本次呈现的ACSR240/40规格钢芯铝绞线，是中长距离高压输电线路中应用极为广泛的导线品类。从结构设计逻辑来看，这类导线采用钢芯与铝线分层绞合的复合结构，中心位置布置高强度镀锌钢芯，承担导线自身重量以及风载、覆冰带来的全部机械拉力，外层分层绞合高纯度电工铝线，承担电能传输的功能，两种材料的特性形成完美互补——钢的高抗拉强度让导线可以实现更大档距的架设，减少输电杆塔的布设数量，铝的高导电率则能降低输电过程中的线损，控制线路运行的电能损耗成本。

　　从实际应用场景出发，这类导线主要应用于10kV到220kV电压等级的架空输电线路，在平原、丘陵以及轻度覆冰区域的电网建设中适配性极强，相比纯铝绞线，其机械拉断力提升超过40%，可以承受15mm以内的覆冰荷载以及25m/s的大风工况，完全满足国内大部分地区的架空线路运行要求。在结构细节设计上，外层铝线采用正规同心绞合结构，每层绞合方向相反，最外层铝线采用右向绞合，这种绞合方式可以避免导线在架设过程中出现松股、散股问题，同时让导线表面更为光滑，降低线路运行时的电晕放电损耗，减少对周边通讯线路的电磁干扰。

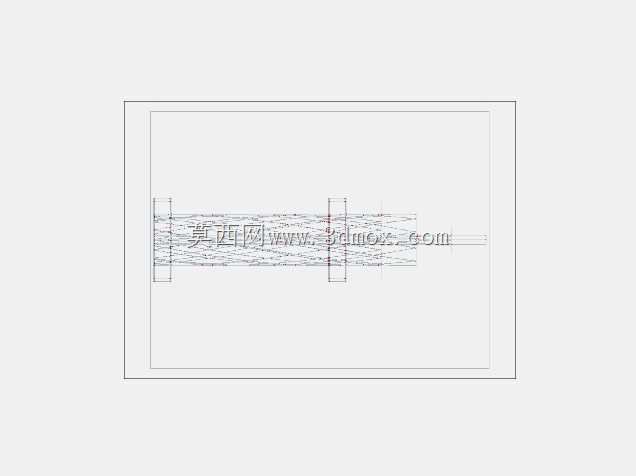

　　从外形尺寸与安装边界来看，该规格导线的总外径约为21.6mm，计算拉断力不低于83kN，直流电阻不大于0.12Ω/km，在进行线路金具选型时，匹配的耐张线夹、悬垂线夹的夹持内径需要与导线外径完全适配，夹持长度不小于导线直径的15倍，避免长期运行中出现导线滑移、抽芯的故障。导线的绞合节径比控制在10-14倍之间，内层节径比略小于外层，既保证绞合结构的紧密性，又不会因为绞合过紧导致铝线出现塑性变形，影响导电性能。在三维建模过程中，需要严格还原每一层铝线与钢芯的绞合角度、节距参数，不能简单采用圆柱体替代绞线结构，否则在后续的线路金具匹配设计、导线风振仿真分析时，会因为模型与实际结构的偏差导致仿真结果失真，无法指导实际工程设计。

　　在实际线路施工过程中，这类导线的展放需要采用张力放线工艺，避免导线与地面、杆塔构件摩擦导致铝线表面出现刮痕，刮痕会造成导线运行时的电场集中，加速局部电晕腐蚀，缩短导线使用寿命。导线的连接需要采用配套的液压压接型耐张线夹，压接时需要先将钢芯部分与钢锚压接，再将铝管部分与外层铝线压接，压接后的握着力需要不低于导线计算拉断力的95%，保证连接位置的机械强度与导电性能。从长期运行的角度来看，这种钢芯铝绞线的设计使用寿命不低于30年，运行过程中需要定期检查导线的弧垂变化、铝线断股情况，尤其是在大档距、风口位置的线路段，需要加装防振锤来抑制导线的微风振动，避免长期振动导致的铝线疲劳断股。

　　对于结构设计从业者而言，搭建这类导线的三维模型时，不能只关注外观的相似性，更要准确还原其分层绞合的结构参数，包括每一层的单线根数、单线直径、绞合节距、绞合方向，这些参数直接决定了导线的整体力学性能与导电性能，是后续开展线路力学仿真、金具配套设计的基础。在进行输电线路整体三维布置时，准确的导线模型可以直观呈现线路的弧垂状态、与周边跨越物的安全距离，提前排查施工与运行阶段可能存在的安全隐患，避免后期线路改造带来的额外成本。
