工业级钳工羊角锤三维结构设计

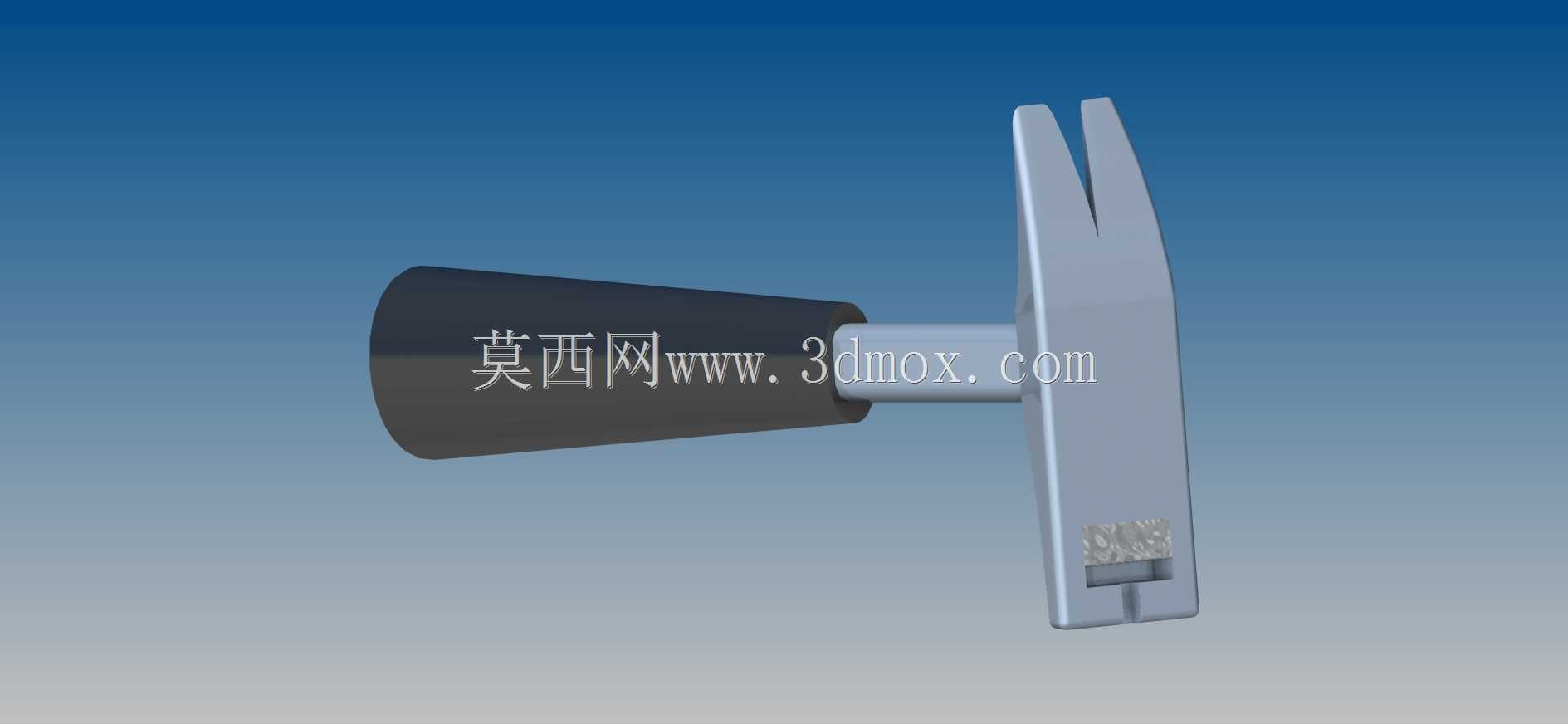

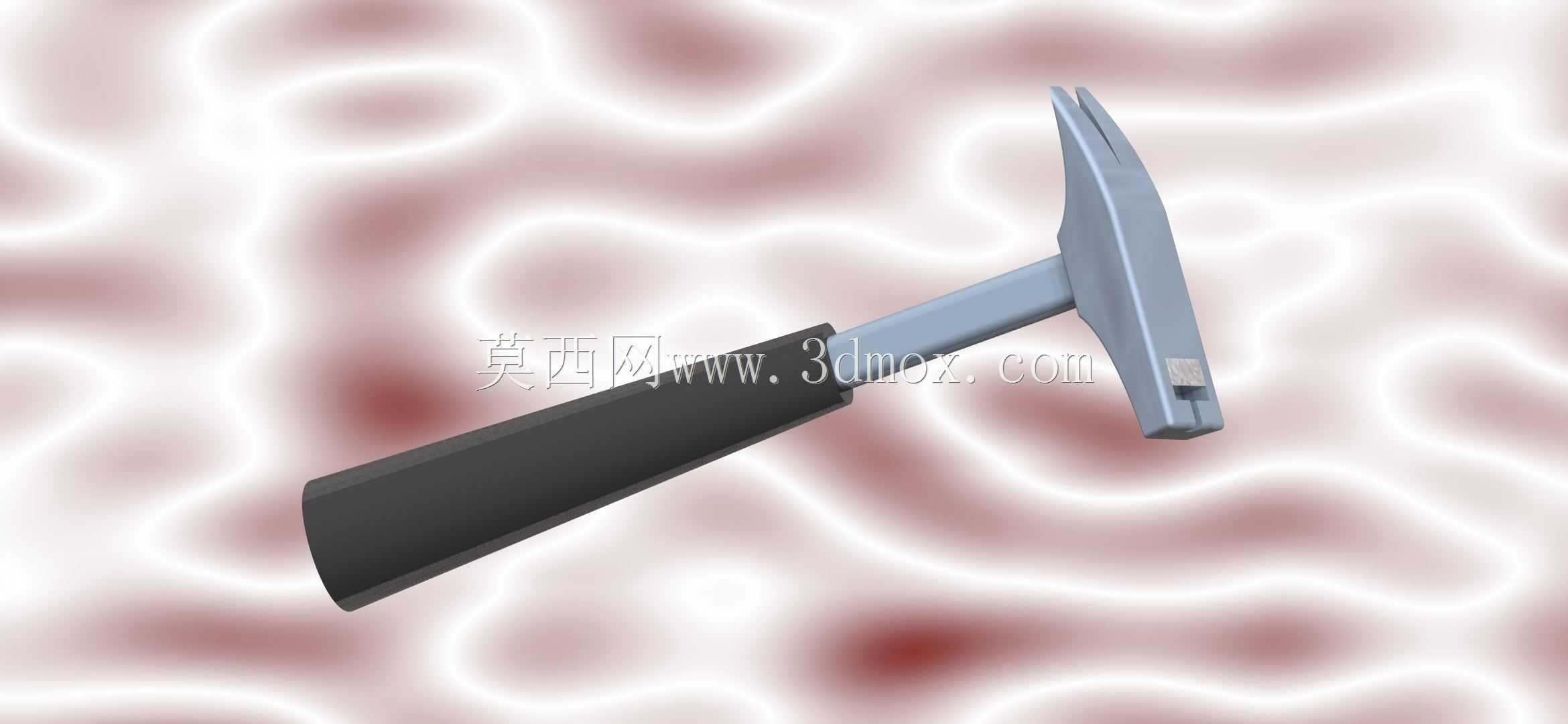

　　本次呈现的手锤三维模型，核心面向设备维保、五金装配、现场钳工作业场景做结构还原，区别于民用家装类锤具，整体结构完全贴合工业级手动工具的使用逻辑。从实际作业需求出发，锤头部分采用两端功能集成设计，一端为平面敲击端面，做了微弧倒角处理，避免长期敲击后边缘崩裂掉渣，适配日常敲击销钉、校形钣金、拆装配合件的常规操作；另一端为V型起钉槽，槽口做了渐变收窄的弧度处理，可适配不同直径的圆钉、自攻钉起拔作业，起钉时的受力支点做了加厚处理，避免大力起钉时槽口变形断裂。锤头与锤柄的连接区域做了嵌入式楔形锁紧结构，并非简单的套接设计，装配时可通过打入金属楔块涨紧连接位，杜绝使用过程中锤头脱落的安全隐患，连接段的锤头部分做了局部加厚，抵消敲击时的应力集中，

　　延长整体使用寿命。锤柄部分采用符合人体工学的收腰造型，握持段做了防滑纹理设计，材质选用减震性能优异的复合结构，可有效缓冲敲击时的反向震感，降低长期使用对手腕关节的损伤，锤柄尾部做了微扩的挡边设计，即使手部出汗或者带劳保手套握持，也不会出现脱手滑脱的问题。从安装边界与尺寸适配来看，整体锤身长度控制在320mm区间，锤头重量约500g，属于工业场景中通用性最强的规格，既可以满足狭小空间内的轻量敲击作业，也能应对常规力度的钣金校形、构件装配需求，锤头的最大宽度为28mm，可伸入多数设备的装配间隙完成操作，不会因为尺寸过大干涉周边构件。设计过程中重点考量了受力传递路径，敲击时的冲击力从锤头端面沿锤柄轴向直线传递，

　　避免偏载力矩带来的握持不稳问题，锤头的整体重心落在靠近敲击端面三分之一的位置，握持时平衡感更好，长时间作业不易产生手部疲劳。针对不同作业场景的适配性，该结构可通过更换锤头端面的材质拓展使用场景，比如加装尼龙锤头可用于敲击易刮伤的精加工零件表面，加装橡胶锤头可用于瓷砖、装饰面的装配作业，基础的钢结构锤头可满足绝大多数金属加工、设备维保场景的需求。在三维建模过程中，所有配合面均做了公差预留设计，锤头与锤柄的连接位采用H7/k6的过渡配合公差，既保证装配后的连接强度，也便于后期损坏后的配件更换，所有棱边均做了R0.5-R2的圆角处理，避免加工和使用过程中出现锐边割手的问题，表面的防滑纹理深度控制在0.8mm，既保证防滑效果，

　　也不会因为纹理过深积留油污难以清理。从实际使用的耐久度考量，锤头部分采用整体淬火处理的结构设计，敲击端面硬度控制在HRC48-55区间，兼顾硬度与韧性，避免过硬导致的崩裂、过软导致的端面凹陷变形，锤柄的抗弯折强度满足100N·m的横向载荷不发生断裂，符合手动工具的安全使用标准。该模型的结构还原覆盖了从零件加工、装配到实际使用的全流程细节，可直接用于手工具的结构优化教学、工装工具选型参考、虚拟装配场景中的工具库搭建，也可作为五金工具类产品设计的基础原型，针对不同细分场景做参数调整即可衍生出适配不同工况的专用锤具。
