海康威视夹装式USB电脑摄像头结构设计

　　日常做设备配套的视觉采集部件选型时，这类夹装式USB摄像头是桌面端视频输入方案里适配性极强的一类，不用额外布设供电线路，单根USB线缆就能同时完成数据传输与供电，不管是办公场景的远程会议视频采集、线上教学的画面录入，还是工业工位上的简易视觉对位、小型设备的操作过程记录，都能快速完成部署，不需要复杂的驱动调试，常规操作系统都能自动识别适配，省去了额外的协议对接工作量。

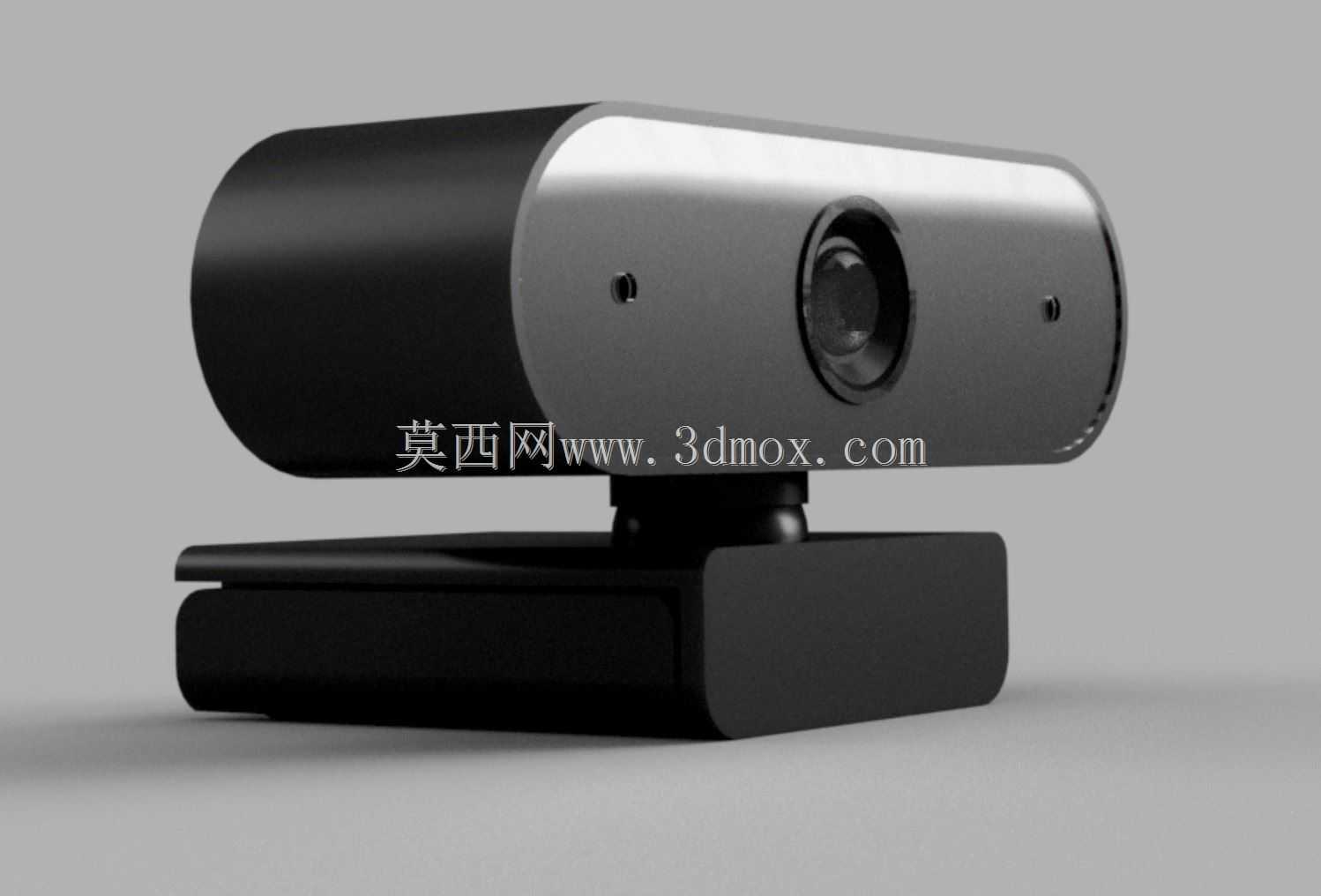

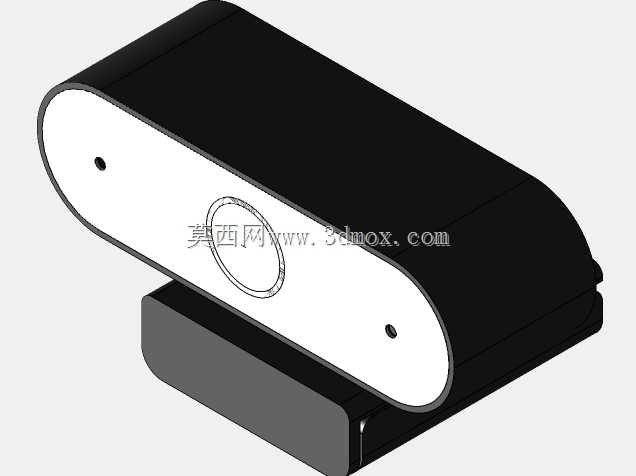

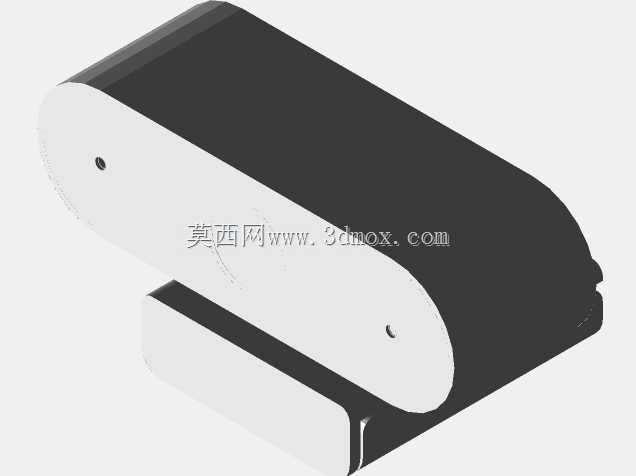

　　从结构设计逻辑来看，这款摄像头采用了上下分体的铰接结构，上半部分是镜头与主控电路的集成舱体，下半部分是夹装式固定底座，两者之间通过球铰结构连接，能够实现水平方向360度旋转、垂直方向近180度的俯仰角度调节，使用者可以根据实际的安装位置、拍摄需求快速调整镜头朝向，不需要反复挪动整个固定底座就能完成取景范围的校准。镜头舱体采用圆润的椭圆柱造型，边角全部做了大圆弧过渡处理，既避免了尖锐边角在安装使用过程中造成磕碰划伤，也能让内部的PCB板、镜头模组、麦克风拾音元件获得更合理的排布空间，舱体正面居中位置布置光学镜头，两侧对称开设拾音麦孔，能够在采集画面的同时完成一定范围内的音频拾取，满足音视频同步采集的使用需求。

　　底座部分采用的是弹性夹装结构，依靠夹身的塑料形变弹力实现固定，夹口内侧预留了适配不同厚度的夹持空间，既可以夹在显示器屏幕上边缘、笔记本屏幕边框上，也可以直接平放在桌面、设备台面上使用，夹口的接触位置做了防滑纹理处理，能够增大接触面摩擦力，避免设备调整角度或者受到轻微触碰时出现移位、滑落的情况。底座与上半部分的铰接位置做了阻尼结构设计，调整到任意角度后都能保持姿态稳定，不会因为自身重量出现镜头下垂、角度偏移的问题，不需要额外的锁紧结构就能完成角度固定，操作起来十分便捷。

　　做这类外设的三维结构设计时，首先要明确镜头的视场角参数，根据FOV范围反推舱体的外形尺寸，确保镜头前方没有结构件遮挡拍摄视野，同时要兼顾内部元器件的排布空间，主控芯片的位置要预留散热间隙，避免长时间工作时热量堆积影响元器件使用寿命。线缆出口位置要做防弯折处理，在根部设计加强筋结构，减少日常使用过程中线缆反复弯折造成的线芯断裂问题。夹装底座的弹力参数需要反复校核，既要保证夹持时的稳定性，也要避免夹力过大对显示器边框、被夹持的设备表面造成压痕损伤，夹身的壁厚设计要兼顾结构强度与形变能力，选用具备一定韧性的工程塑料材质，在反复夹持开合的过程中不会出现脆断、塑性形变的问题。

　　从安装边界尺寸来看，这类摄像头的整体长度控制在10厘米以内，底座夹装后的最大开合距离能够适配5厘米以内的夹持厚度，平放时整体高度不到6厘米，不会占用过多的桌面空间，也不会遮挡显示器的正常显示区域。镜头的光学中心高度在夹装到常规显示器上时，刚好能够对齐使用者的面部高度，不需要大幅度调整俯仰角度就能获得合适的拍摄构图，在做配套设备的结构预留时，只需要在安装位置留出对应大小的平面区域，预留出USB线缆的走线空间即可，不需要额外设计专用的安装支架，大幅降低了配套部署的成本。在做结构验证时，还要重点测试铰接结构的耐用性，经过数千次的角度调整、夹座开合后，阻尼力度、夹持弹力不能出现明显衰减，各个连接位置不能出现松旷异响，确保设备在长期使用过程中保持稳定的工作状态。
