差速联动式摇臂转向行走机构设计

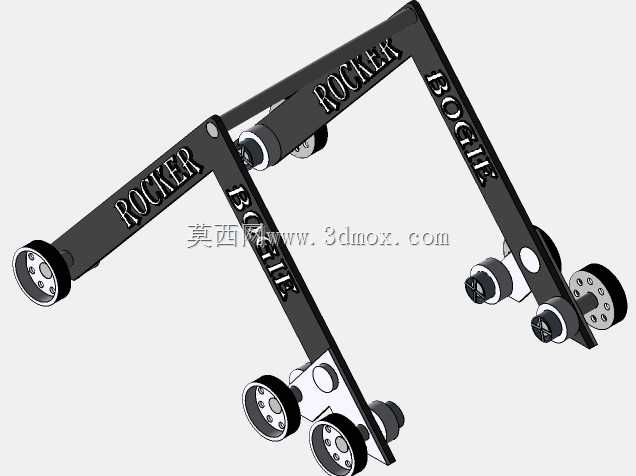

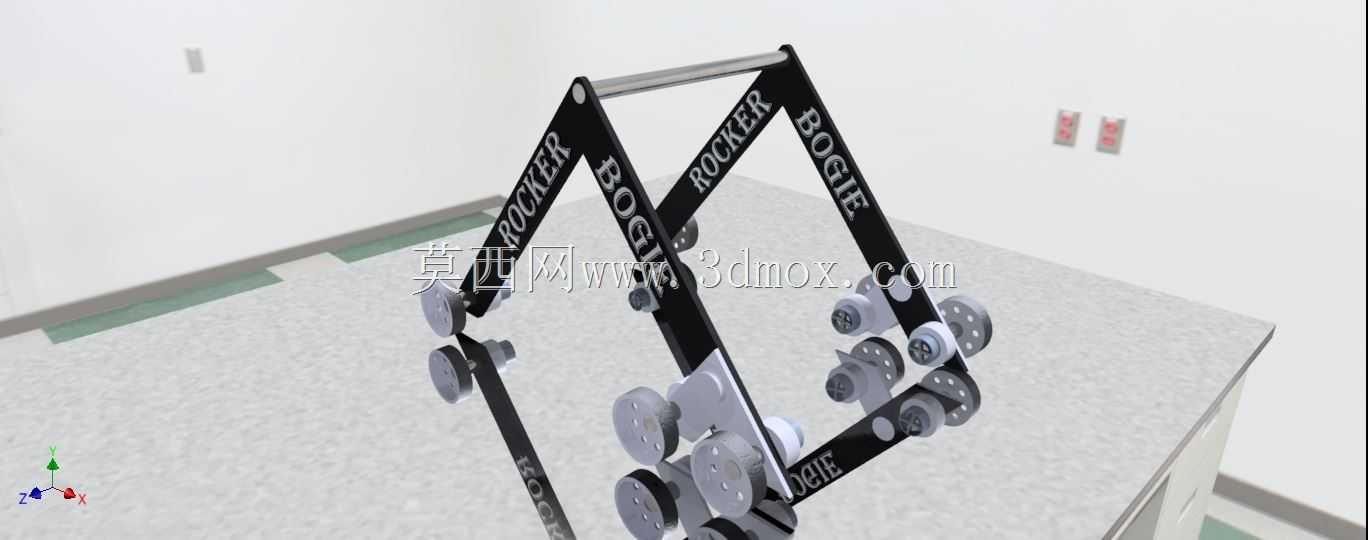

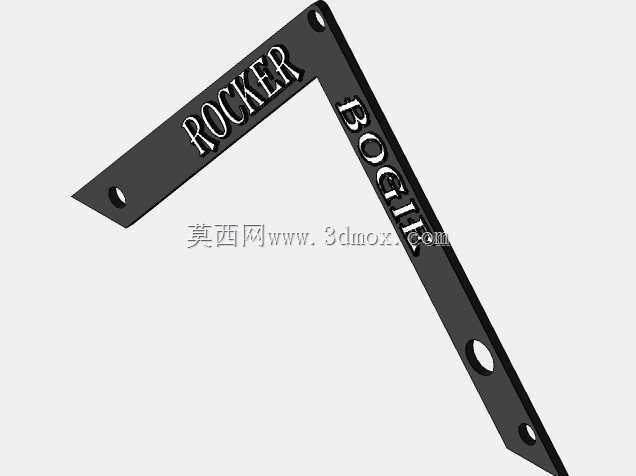

　　该摇臂转向行走机构主要适配非结构化地形下的移动作业设备，常见于星球探测车、复杂地形巡检机器人、灾后搜救移动平台的行走系统设计中，核心作用是在起伏、颠簸、存在障碍的路面环境下，保证所有行走轮始终与地面保持有效接触，避免单轮悬空导致的牵引力损失、车体侧倾失稳问题。从结构连接逻辑来看，两侧对称布置的摇臂构件通过中央差速器实现动力与运动的耦合连接，差速器输出端直接与设备底盘主体固连，当单侧摇臂遇到凸起障碍向上抬升、或是遇到凹陷坑洞向下摆动时，差速结构会自动调整两侧摇臂的相对转角，让两侧摇臂始终以相反方向做适配转动，自动平衡两侧摇臂的俯仰角度，让底盘始终保持在相对平稳的水平姿态，不会随单侧地形起伏出现大幅倾斜。单组摇臂采用分段式桁架结构设计，

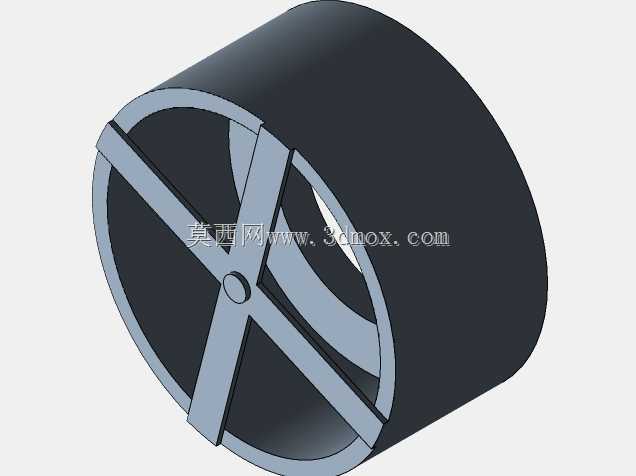

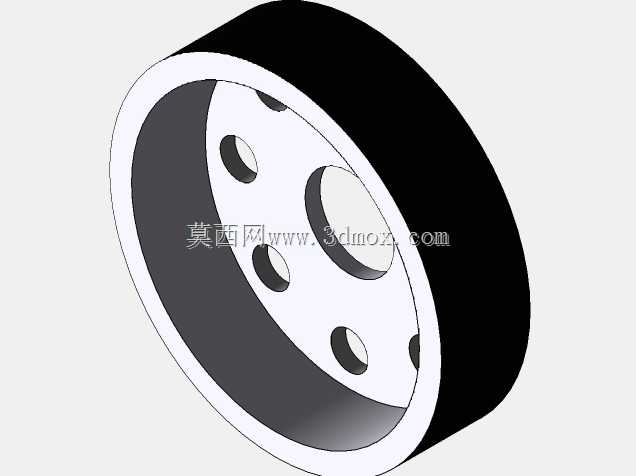

　　构件上预留的轮组安装位可根据负载需求适配不同直径的行走轮，摇臂的其中一端集成驱动轮安装接口，可直连轮毂驱动电机输出行走动力，另一端则预留转向架连接铰点，可配套独立转向机构实现小半径转向甚至原地转向功能。设计过程中需要重点校核摇臂的铰接点转动范围，结合目标使用场景的最大越障高度、最大壕沟跨越宽度参数，确定摇臂的有效摆角边界，避免转动过程中出现结构干涉；同时要匹配差速器的阻尼参数，保证摇臂摆动过程中既能够灵活适配地形起伏，又不会出现多余的晃动影响车体稳定性。轮组采用多轮沿摇臂轮廓排布的设计，能够在摇臂搭接到障碍边缘时，通过多轮的依次滚动实现平滑越障，避免单轮越障时的卡滞问题；所有铰接位置均预留轴承安装位，

　　可配套密封轴承实现户外复杂环境下的长期免维护运行，整体结构采用镂空桁架形式，在保证结构强度满足负载要求的前提下，尽可能降低行走机构自身重量，提升设备的有效负载能力。安装层面，该机构与底盘的连接仅需通过中央差速器的安装法兰实现固定，两侧摇臂的轮组布线可沿摇臂内部的预留走线槽布置，避免线缆外露在复杂环境下出现剐蹭破损，整体安装边界紧凑，可适配不同尺寸的移动设备底盘改装需求。
