自行车专用黑色金属摇臂结构设计

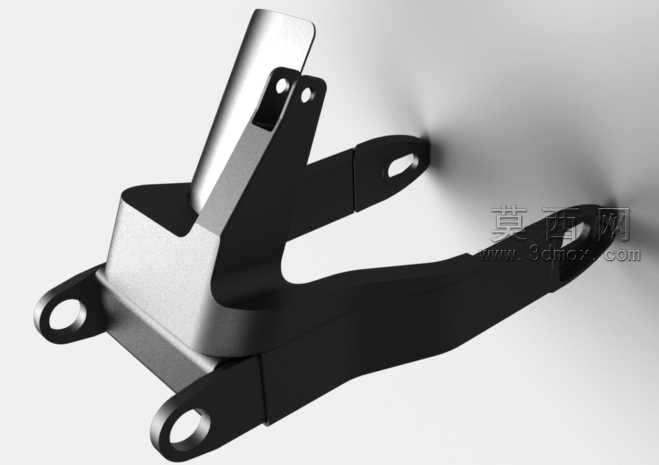

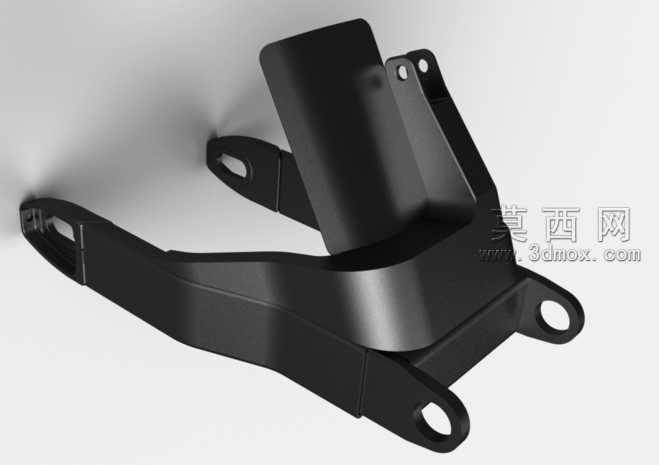

本作品为自行车配套的摇臂结构三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先对摇臂的受力路径进行梳理，明确主体承力臂、端部连接耳、中部安装座三个核心功能区域的尺寸边界，通过草图绘制完成各区域的轮廓约束，再运用拉伸、放样、倒角等特征命令生成实体结构，针对连接耳处的安装孔位，采用同轴度约束保证孔位精度，同时对孔壁边缘做圆角过渡处理，消除应力集中隐患。材质设定阶段选用哑光黑色金属材质，调整材质的粗糙度、金属度参数模拟铸钢件的表面质感，在渲染环节搭建三点布光系统，主光源从侧上方投射凸显摇臂的曲面弧度与结构棱线，辅光源补光弱化暗部死黑区域，背景选用浅灰色渐变突出主体结构，最终渲染图清晰呈现出摇臂的流畅曲面过渡与各部位的连接关系。结构设计上，主体承力臂采用变截面设计，在受力较大的中部区域增加截面厚度，向两端连接耳处逐步收窄，在保证结构强度的前提下实现轻量化，端部的三个连接耳分别对应车架、减震单元、轮组的安装接口，每个耳片的开孔尺寸与安装间隙都经过匹配校验，中部的凸起安装座用于固定配套的防护或限位部件，整体结构无冗余设计，各功能区域划分清晰，完全满足自行车行驶过程中承载、缓冲、连接的功能需求，建模过程中对所有装配接触面做了公差预留，可直接导出用于后续的工程图绘制与加工生产。
