轻量化自行车脚踏板三维结构设计

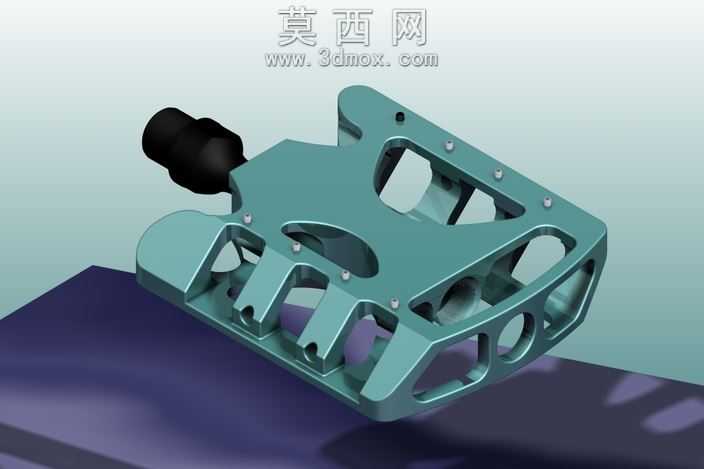

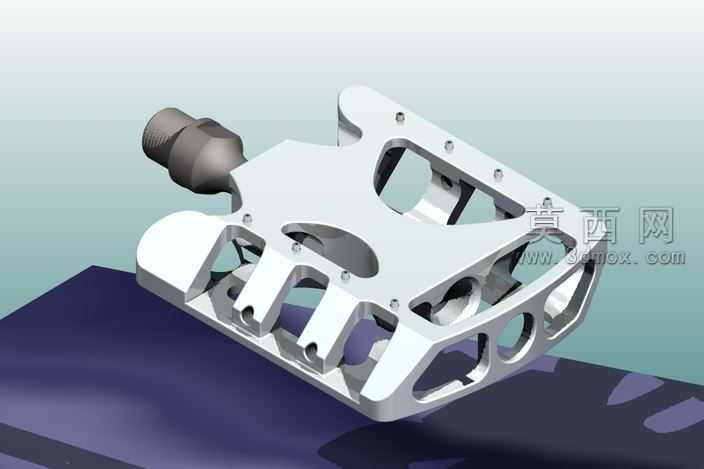

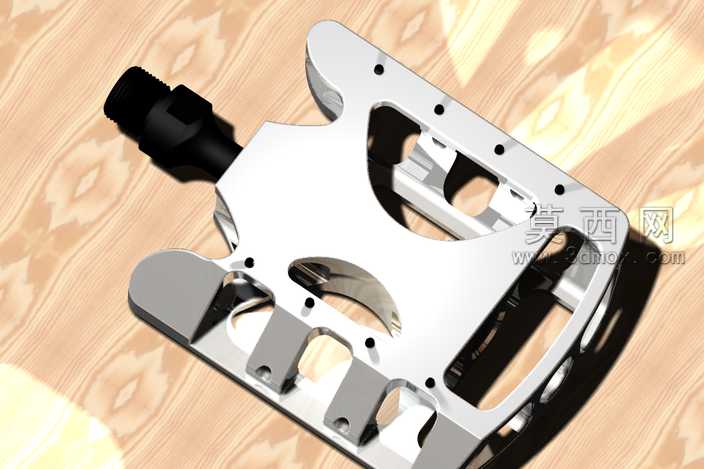

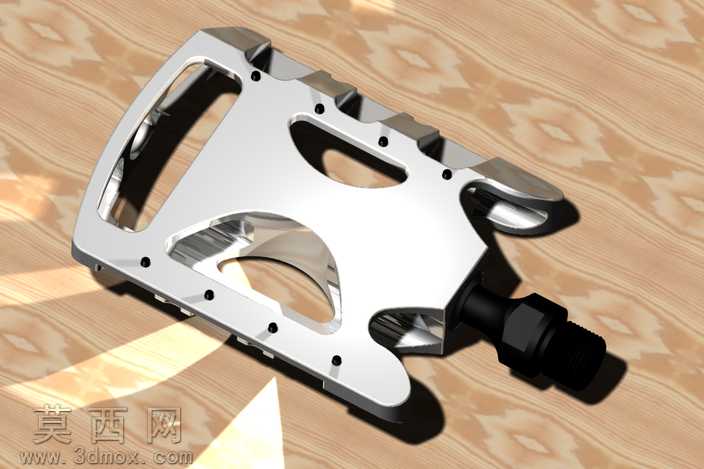

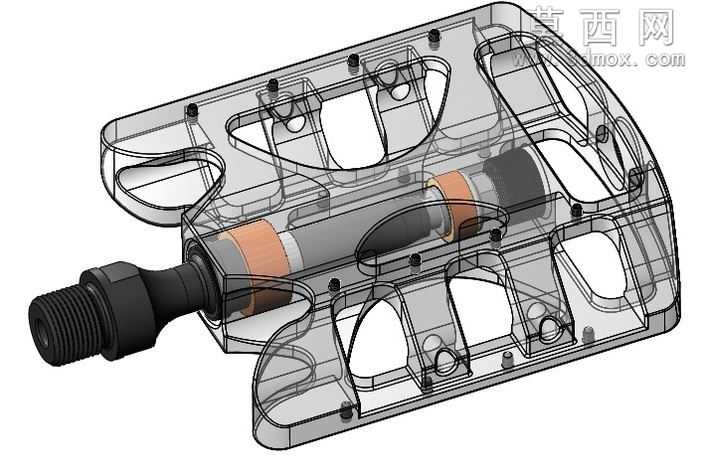

该作品为自行车脚踏板的三维建模设计成果，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先基于人体工学骑行受力数据确定脚踏主体的长宽尺寸与踩踏面弧度，主体采用一体镂空式框架结构，在保证结构强度的前提下最大化去除冗余材料，实现轻量化设计目标。建模过程中对踩踏面的防滑钉安装孔位做了精准的阵列定位，所有孔位的孔径、深度、孔间距均严格匹配通用防滑钉的装配标准，同时对脚踏主轴的安装轴段做了公差适配设计，预留了轴承安装位与锁紧螺纹段，保证与自行车曲柄的装配兼容性。渲染阶段采用金属材质表现主体铝合金框架的质感，通过调整材质的粗糙度、反射率参数还原阳极氧化铝合金的哑光金属光泽，主轴部分采用发黑处理的钢材材质，通过高对比度的材质区分强化结构层次感，渲染场景选用木纹背景模拟实物展示效果，添加柔和的侧方主光源与补光，突出脚踏表面的加工倒角与镂空结构的光影层次。结构设计上，主体框架的镂空区域经过力学仿真优化，既保证踩踏时的受力强度，避免骑行过程中出现结构变形，又能在雨天骑行时快速排出踩踏面积水，同时边缘做了圆滑倒角处理，避免剐蹭骑行者裤腿。整体设计兼顾了实用性与美观性，所有装配结构均符合通用自行车配件的互换标准，可直接用于生产开模的参考依据，也可作为骑行配件改装设计的基础模型使用。
