不锈钢法兰式燃气减压阀结构设计

　　在城镇燃气管网、工业燃烧系统、商用厨房供气回路这类对压力稳定性要求严苛的场景里，法兰连接式减压阀是保障下游用气设备安全运行的核心调压元件，本次呈现的不锈钢材质减压阀，针对中低压燃气输送工况做了全适配的结构优化。从实际使用场景来看，这类减压阀通常安装在调压柜出口、设备前端主供气管道上，上游承接0.01-0.4MPa的中压来气，下游稳定输出1-5kPa的低压燃气，直接对接燃烧器、锅炉、灶具等终端用气设备，一旦调压失效，要么下游压力超压导致设备脱火、爆燃，要么压力不足造成燃烧不充分、热效率骤降，因此结构可靠性是设计阶段的核心考量。

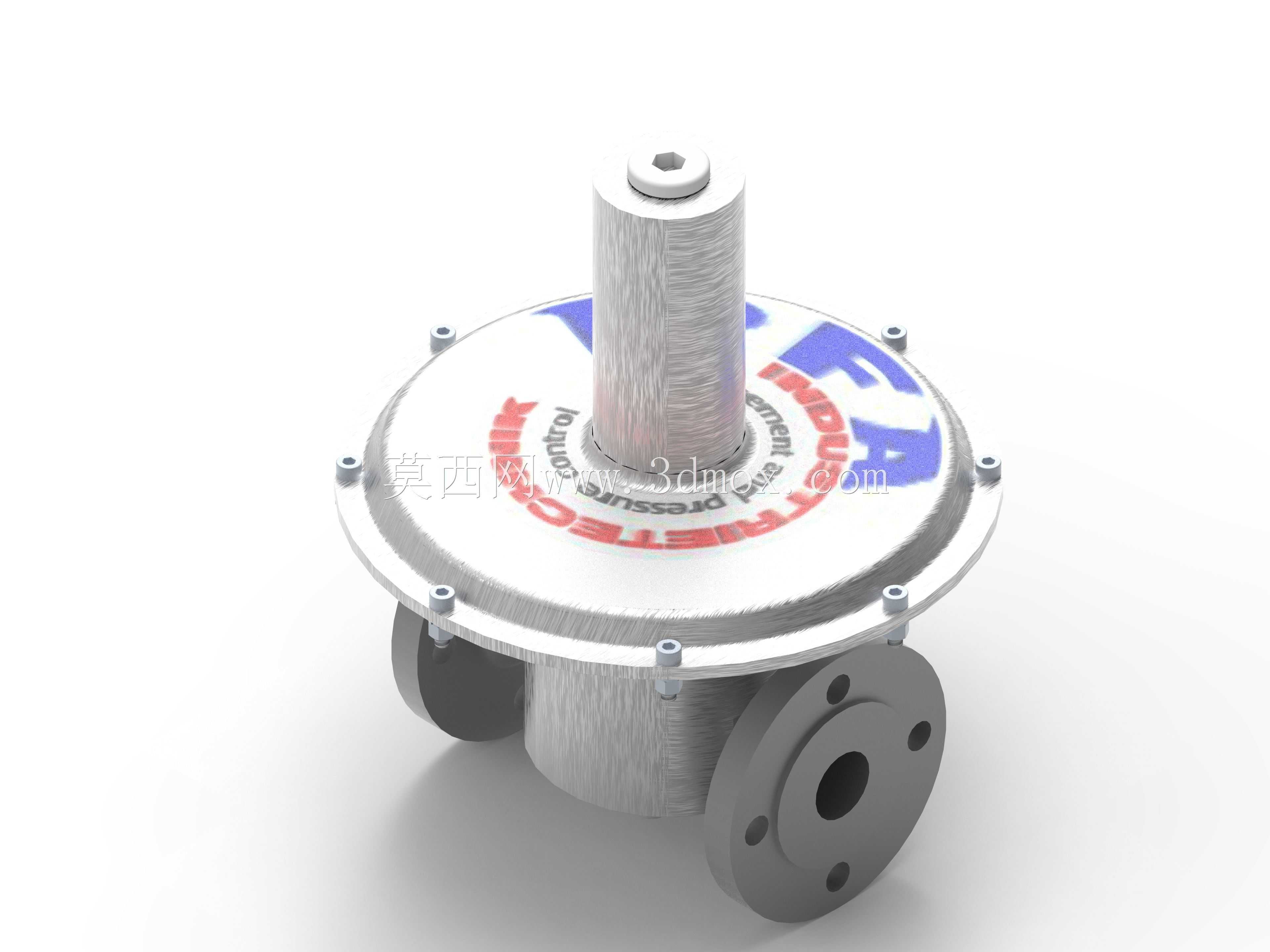

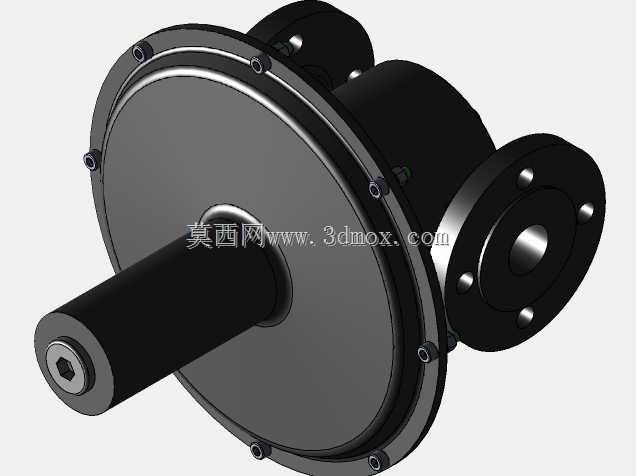

　　从功能特性上拆解，这款阀采用弹簧薄膜式调压结构，顶部的圆柱形腔体内置调压弹簧与调节杆，出厂时通过调节杆预紧弹簧力，匹配下游需要的设定压力；中部的膜片腔是压力反馈的核心区域，膜片下方连通下游出气侧压力，当下游压力升高时，膜片克服弹簧力向上位移，带动阀杆提升阀芯，减小阀口开度，降低进气量，反之则增大阀口开度补压，整个反馈过程为纯机械结构，无需外接电源，在防爆要求极高的燃气场景里完全规避了电气火花风险。阀体下部的法兰接口采用PN16标准法兰规格，通径DN25，适配常规低压流体输送管道的安装尺寸，法兰密封面为突面结构，搭配耐油橡胶石棉垫即可实现可靠密封，无需额外加工特殊密封槽。

　　设计思路上，整体结构做了模块化拆分，上下阀盖通过圆周均布的内六角螺栓紧固，膜片被夹持在上下阀盖的结合面之间，后期维护更换膜片、弹簧时，只需拆卸周圈螺栓即可拆分腔体，无需整体切割管道；阀体过流部件全部采用304不锈钢材质，适配天然气、液化石油气、洁净煤气等无强腐蚀的燃气介质，避免长期使用后铸铁阀体出现的锈蚀、杂质卡滞阀芯问题。顶部的调节杆位置设置了锁紧螺母，调试完成后锁紧即可防止运行过程中振动导致的压力漂移，调节杆顶部预留了防护帽安装位，避免户外安装时雨水、灰尘进入调节螺纹造成卡涩。

　　从安装边界来看，这款阀的整体高度控制在220mm以内，法兰外径115mm，螺栓孔中心圆直径85mm，均布4个M14螺栓孔，安装时需要在阀前预留不小于200mm的直管段，阀后预留不小于150mm的直管段，避免气流偏流影响膜片的压力反馈精度；阀体底部设置了排污螺塞，首次通气或者定期维护时，可以拧开螺塞排出腔体内积存的冷凝水、杂质，避免杂质卡滞阀芯导致调压失效。进出气法兰的同轴度控制在0.1mm以内，安装时无需强行对口，减少管道附加应力对阀体密封面的损伤。

　　实际选型应用中，这款阀的额定流量满足100m³/h的供气需求，可覆盖单台1蒸吨以下燃气锅炉、或者6-8台商用炒灶的供气压力调节需求，膜片采用丁腈橡胶夹尼龙布材质，耐燃气腐蚀、抗老化，正常工况下使用寿命可达5年以上。阀口采用软密封结构，阀芯密封面为氟橡胶材质，关闭状态下的泄漏率满足GB/T 13927的A级要求，完全符合燃气设备的安全规范。结构建模过程中，所有配合尺寸都按照机械设计手册的公差要求做了预留，运动部件之间的间隙控制在0.2-0.3mm，既保证阀杆上下动作无卡滞，又避免间隙过大造成的压力反馈滞后。
