不锈钢材质ZMR15型工业减压器结构设计

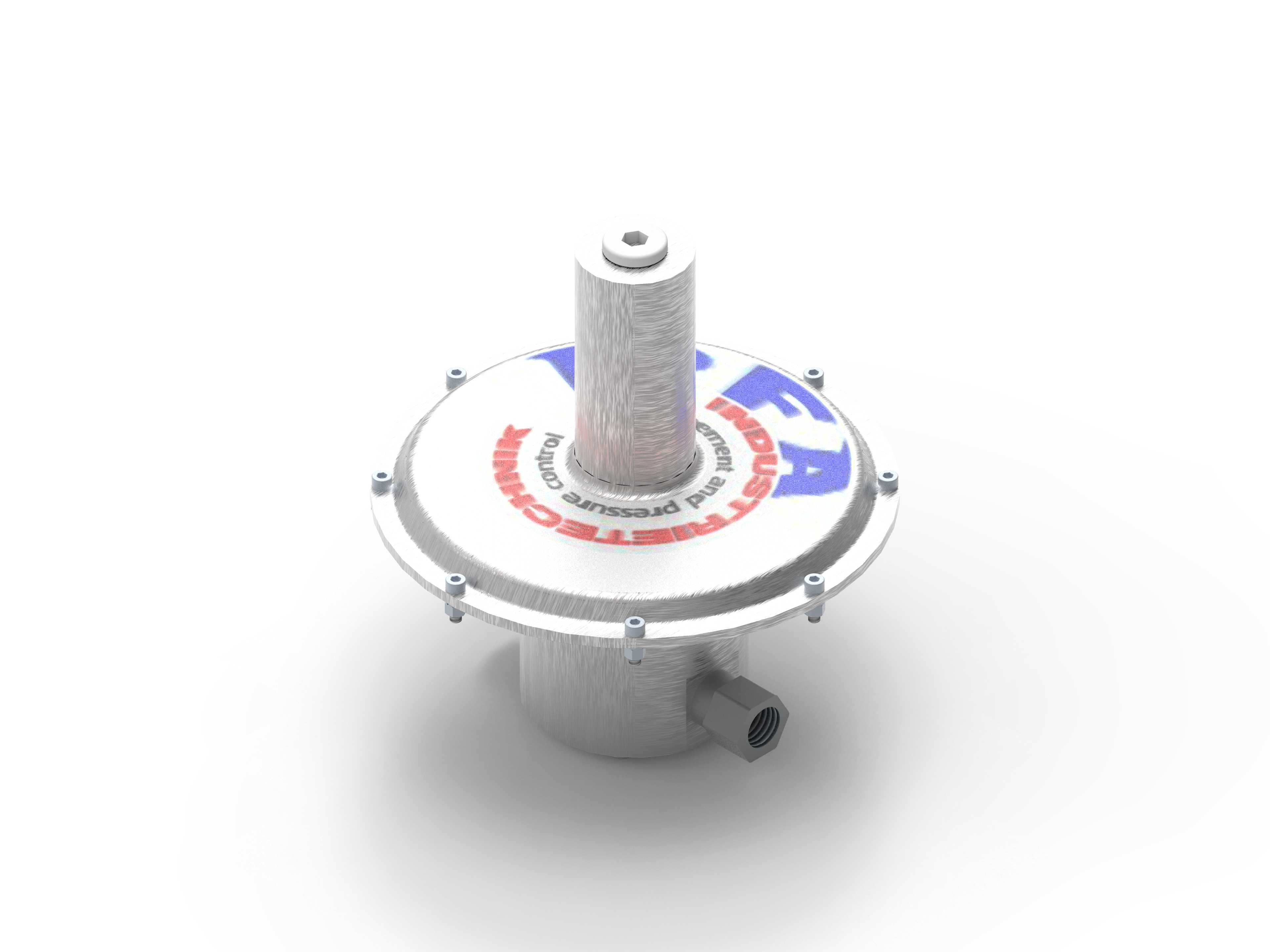

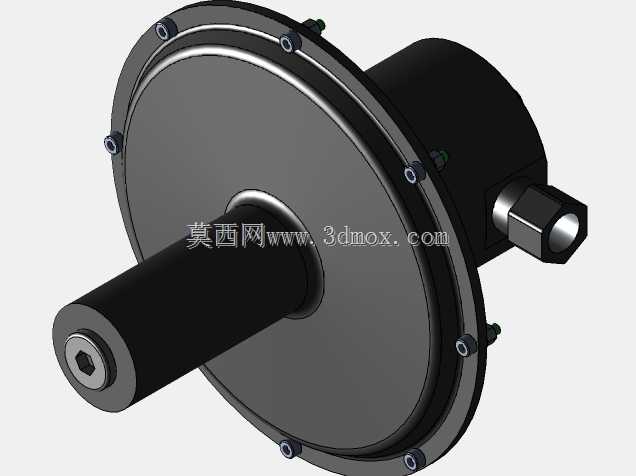

这款减压器的建模完全贴合工业现场实际安装需求，主体采用不锈钢材质打造，适配燃气、惰性气体等多种介质的管路压力调节场景，常见于中小型工业供气管路、商用燃气调压站、实验室气路排布等工况中，核心作用是将上游输入的较高压力介质，稳定调节至下游设备可承受的工作压力区间，避免压力波动冲击后端精密用气设备，也能防止管路超压引发的泄漏风险。从结构设计逻辑来看，整体采用上下膜腔分隔的布局，上部的立式柱体为调压弹簧腔，内置适配调压范围的压缩弹簧，通过顶部的调节螺塞可改变弹簧预紧力，进而设定输出压力的基准值；下部的圆形膜腔内置橡胶密封膜片，膜片与下部阀体的阀杆联动，当下游压力升高时，膜片克服弹簧力向上位移，带动阀杆关小进气节流口，减少介质通入量，反之则开大节流口补充压力，整个反馈过程无需外接动力，完全依靠介质自身压力与弹簧力的平衡实现稳压，结构可靠性高，日常维护仅需定期检查膜片老化状态即可。外形与安装边界的设计充分考虑了现场施工的便利性，主体圆形法兰盘采用多颗均布螺栓紧固，保证膜腔密封的均匀性，避免局部应力不均导致的漏气问题；侧部的内螺纹接口为标准管螺纹规格，可直接与同通径的镀锌钢管、不锈钢管螺纹连接，无需额外定制转接头；上部调压柱体的高度控制在合理范围，不会在管路密集排布的场景中与周边管线产生干涉，底部的出气接口与侧部进气接口呈垂直布局，适配墙面贴装、支架固定等多种安装方式，安装时仅需保证阀体竖直，避免倾斜导致膜片受力不均影响调压精度。建模过程中还原了阀体表面的标识区域，实际产品上的压力范围、介质流向标识都在对应位置做了结构预留，法兰边缘的螺栓孔位、接口处的螺纹退刀槽、膜片压合的台阶结构都做了精准还原，没有做过度简化，可直接用于管路排布的干涉检查、调压站的布局仿真，也能作为同类型减压器国产化设计的结构参考，帮助设计人员快速掌握直接作用式减压器的力平衡结构逻辑，缩短同类产品的开发验证周期。
