弯型刮板输送链条结构三维设计

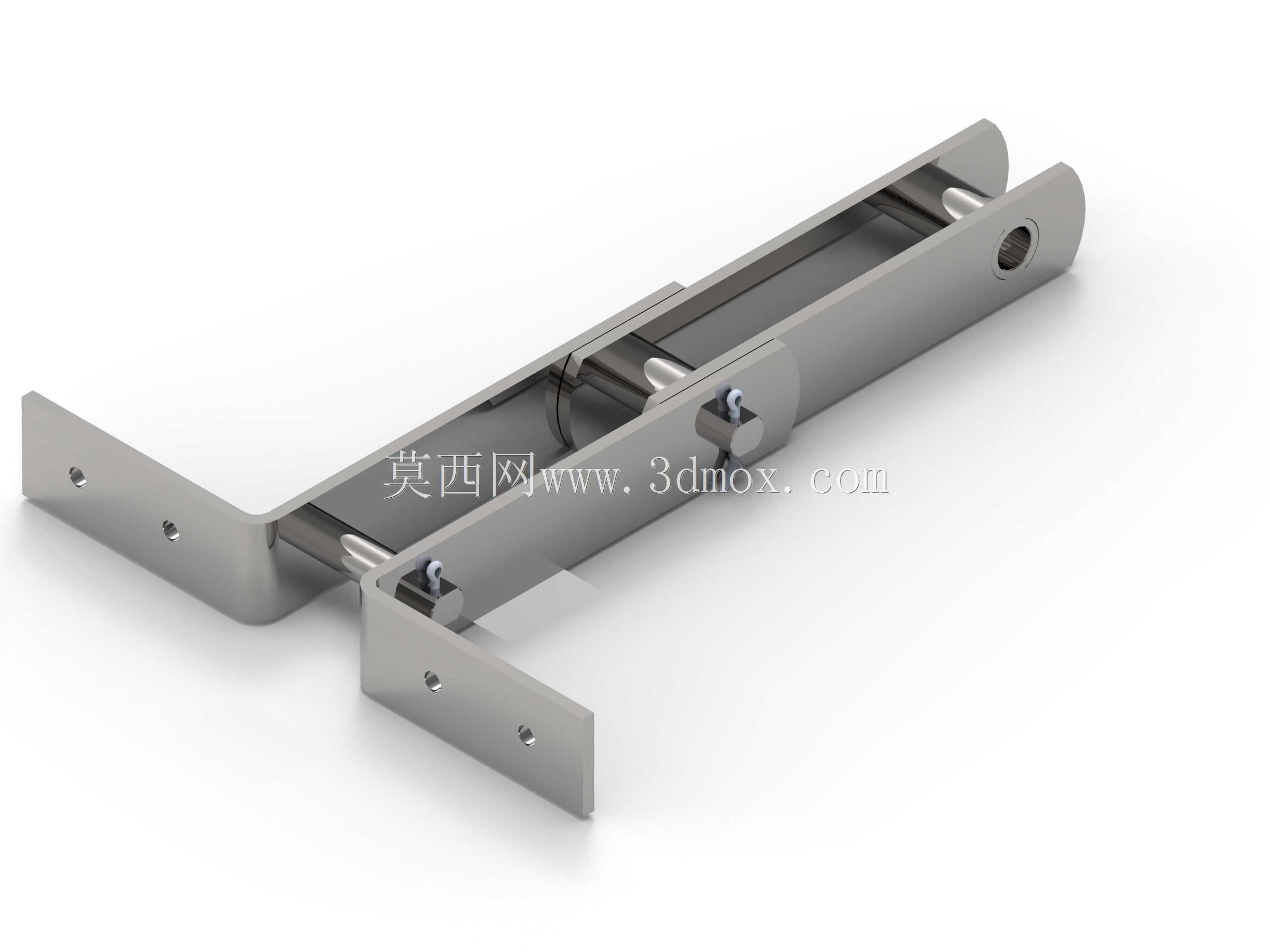

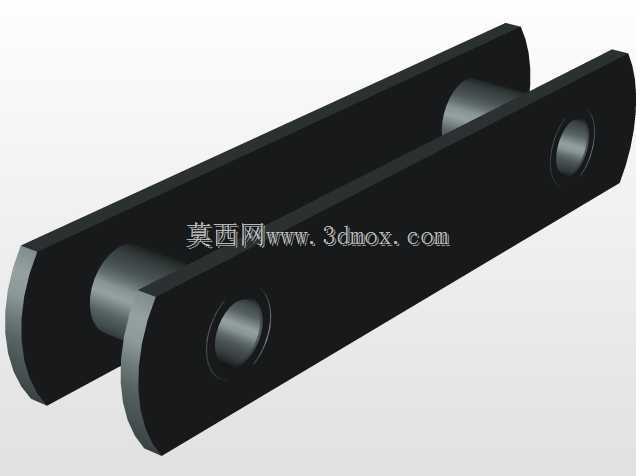

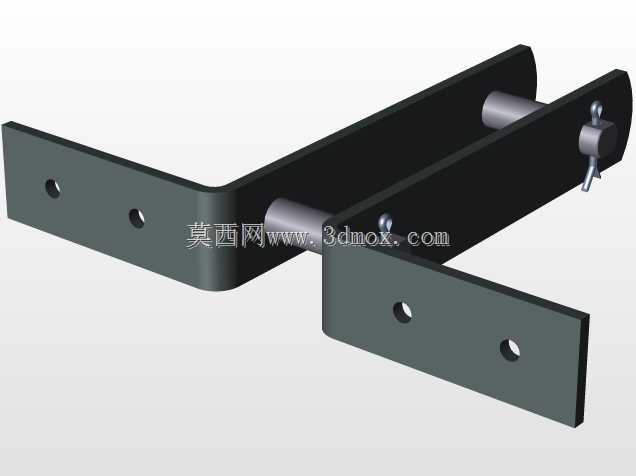

　　在散料连续输送设备的设计选型中，弯段刮板链条是适配弧形输送路径的核心牵引承载构件，这类构件常见于粮食仓储中转、矿山井下散料转运、市政污泥处理、化工粉体输送等存在非直线输送路径的工况场景，区别于常规直段刮板链，弯型结构需要同时满足直线段的平稳牵引与弯段的顺滑转向，避免运行过程中出现卡滞、跳齿、刮板偏磨等常见故障。从结构设计逻辑来看，这款弯型刮板链采用双侧弯板外链节与中间承载刮板的组合结构，链节间通过销轴实现铰接，铰接间隙经过严格控制，既保证弯段转向时的转动自由度，又避免间隙过大导致的运行晃动，外链板采用折弯成型结构，折弯处做了圆弧过渡处理，消除应力集中点，适配长期交变载荷下的疲劳强度要求，安装孔位设置在链板的水平折边处，

　　可通过螺栓直接与配套的刮板构件连接，无需额外设计转接夹具，降低现场安装的调整工作量。从安装边界尺寸来看，该链条节距为140mm，适配的输送槽道内部净宽为300mm，弯段曲率半径经过匹配计算，可在对应曲率的导轨槽内平稳滑行，链条运行时的侧边与导轨侧壁预留了均匀的间隙，既不会因为间隙过小出现卡涩，也不会因为间隙过大导致运行跑偏，刮板与槽道底部的贴合度经过结构优化，可有效减少散料输送过程中的底部残料，提升输送效率。在实际工况应用中，这类弯段刮板链通常配套埋刮板输送机使用，可实现水平转倾斜、水平转垂直等多路径的连续物料输送，相比带式输送结构，刮板链的密闭性更好，可输送粉状、颗粒状、小块状的易扬尘物料，减少输送过程中的物料洒落与粉尘外溢。

　　设计过程中需要重点关注链节铰接处的耐磨性能，销轴与套筒的配合面需要做表面硬化处理，应对长期运行中的滑动摩擦损耗，同时外链板的折弯角度需要与输送路径的弯段角度完全匹配，避免安装时出现强制装配导致的内应力残留，影响链条的整体使用寿命。从结构建模的细节来看，每个链节的装配约束都完全还原实际装配关系，铰接处保留了实际的转动自由度，可模拟链条在弯段导轨内的运行姿态，方便设计人员校验运行过程中是否存在构件干涉，刮板的安装位置与链节的相对位置经过精准定位，保证每段刮板在运行到任意位置时都能与槽道保持合适的间隙，不会出现刮蹭槽壁的情况。对于设备选型人员来说，这类结构的三维模型可直接导入整机装配环境，校验输送路径的匹配度，提前排查安装空间的干涉问题，减少现场安装调试的整改工作量，建模时对链节的倒角、安装孔的沉头结构、销轴的端部限位结构都做了完整还原，没有做过度简化，可直接用于后续的工程图导出与生产加工参考。
