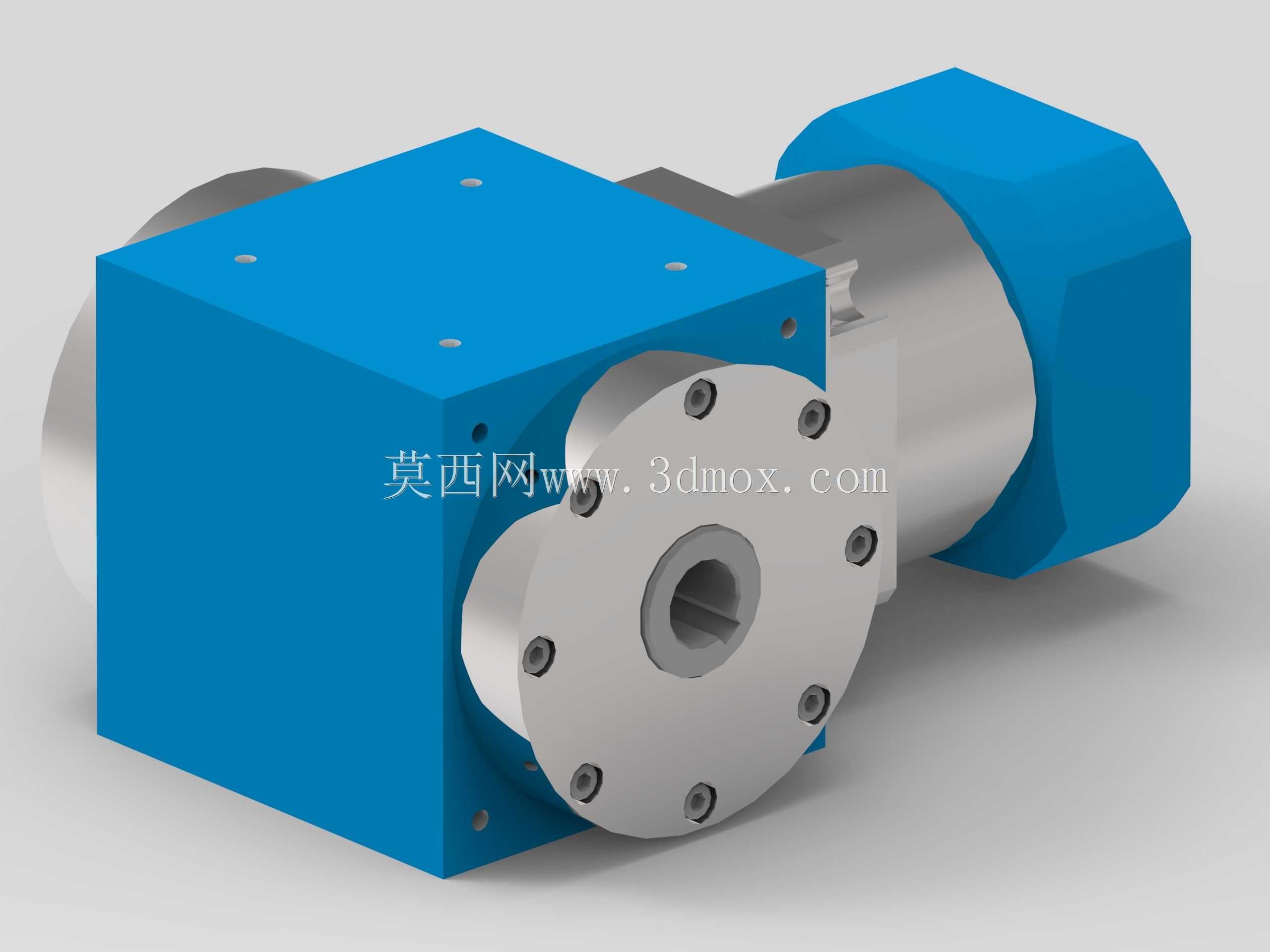

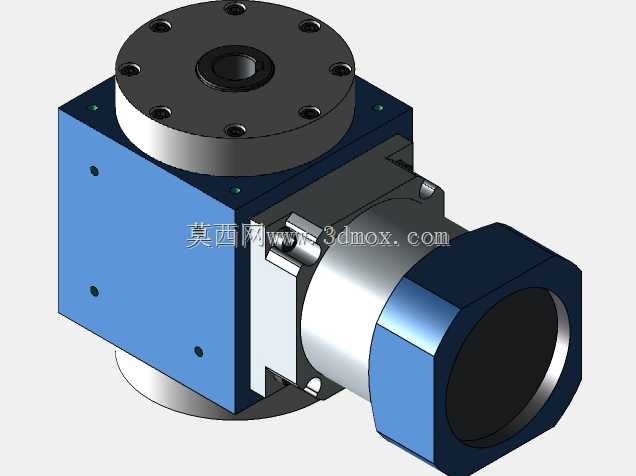

PHT顶点RAHH090直角行星齿轮传动装置

　　这款直角行星传动结构，在自动化产线的转角动力传输场景中有着极高的适配性，尤其适合安装空间局促、需要动力传输方向90度转向的工位，比如半导体晶圆搬运模组、包装设备的分度进给单元、小型数控机床的刀库驱动端，都能见到这类结构的应用。它的核心作用是在完成动力转向的同时，实现固定减速比的扭矩放大，匹配伺服电机的高转速低扭矩输出特性，让终端执行件获得足够的驱动力矩，同时保证传动过程中的回差控制在极小范围内，满足精密定位的工况要求。从结构设计逻辑来看，输入端采用标准的伺服电机安装法兰接口，止口尺寸与市面主流400W、750W伺服电机的输出端完全匹配，安装时无需额外制作转接法兰，直接通过止口定位后用螺栓锁紧即可，输入端的轴孔采用抱紧式结构，

　　能有效避免传动过程中电机轴与输入轴之间出现间隙，也能抵消一定的安装同轴度误差。内部的行星轮系采用直齿行星传动布局，太阳轮直接与输入轴集成，三个行星轮均匀分布在行星架上，内齿圈与壳体采用过盈配合加定位销的方式固定，避免大扭矩输出时内齿圈出现跟转的问题。转角位置采用一对螺旋锥齿轮完成动力的90度转向，锥齿轮的啮合间隙可以通过端盖的调整垫片进行微调，装配时通过增减垫片厚度将锥齿轮的啮合接触斑点调整到齿面中部，既能保证传动的顺畅度，又能降低反向回差，同时减少运转过程中的噪音。输出端采用空心轴结构，这种设计的优势在于终端执行件的传动轴可以直接穿过输出轴的内孔，通过键连接或者抱紧套锁紧，不需要额外加装联轴器，

　　能进一步压缩整个传动链的轴向安装尺寸，对于需要穿线、穿气管的旋转工位，空心轴的内孔还可以作为走线通道，避免管线在设备运转过程中出现缠绕问题。壳体采用分体式设计，分为输入端壳体、中间行星轮系腔体、转角锥齿轮腔体、输出端法兰四个部分，各部分之间通过定位销保证装配同轴度，结合面涂密封胶防止润滑油渗漏，壳体外部做了蓝色阳极氧化处理，既提升了表面硬度和耐腐蚀性，也能在设备运转时辅助散热。安装边界方面，输入端法兰为方形结构，四个安装孔的位置度公差控制在0.02mm以内，输出端法兰同样采用方形安装面，安装孔位呈对称分布，不管是水平安装还是垂直安装都能保证受力均匀，整体的轴向长度和径向尺寸都经过优化，在同减速比、同输出扭矩的直角减速机中，体积更小，

　　重量更轻，能有效降低设备运动端的负载惯量。在实际选型过程中，需要注意输出端空心轴的内孔直径与终端轴径的匹配，同时要核算额定输出扭矩是否满足工位的峰值扭矩要求，尤其是频繁正反转的工况下，要预留1.5到2倍的安全系数，避免冲击载荷对内部齿轮造成损伤。日常维护时，这类结构通常采用终身润滑的脂润滑设计，不需要定期更换润滑油，只需要在安装时保证各连接螺栓的锁紧力矩符合要求，避免长期运转后螺栓松动影响传动精度。从建模细节来看，所有的安装孔位、止口尺寸、齿轮参数都按照实际加工尺寸1:1还原，包括螺栓头的沉孔深度、密封槽的尺寸、输出轴的键槽宽度和深度都做了精确建模，在做设备整体装配仿真时，可以直接调用这个模型进行干涉检查，不需要再对模型进行二次修整，能有效缩短设备设计阶段的建模周期。
