萨奥丹佛斯OMP32摆线轨道液压马达结构

　　在中小扭矩液压驱动场景中，这类摆线轨道马达的应用覆盖范围极广，从工程机械的辅助动作执行，到农用机具的回转驱动，再到轻工设备的输送带传动、环卫车辆的扫盘转动，都能见到同结构产品的身影。不同于高压大扭矩的柱塞马达，摆线结构的轨道马达依靠配流轴与转子定子副的啮合实现液压能到旋转机械能的转换，整体结构紧凑，单位体积输出扭矩更高，低速工况下的运转稳定性表现突出，很适合安装空间受限、需要直接驱动负载省去减速机构的场合。

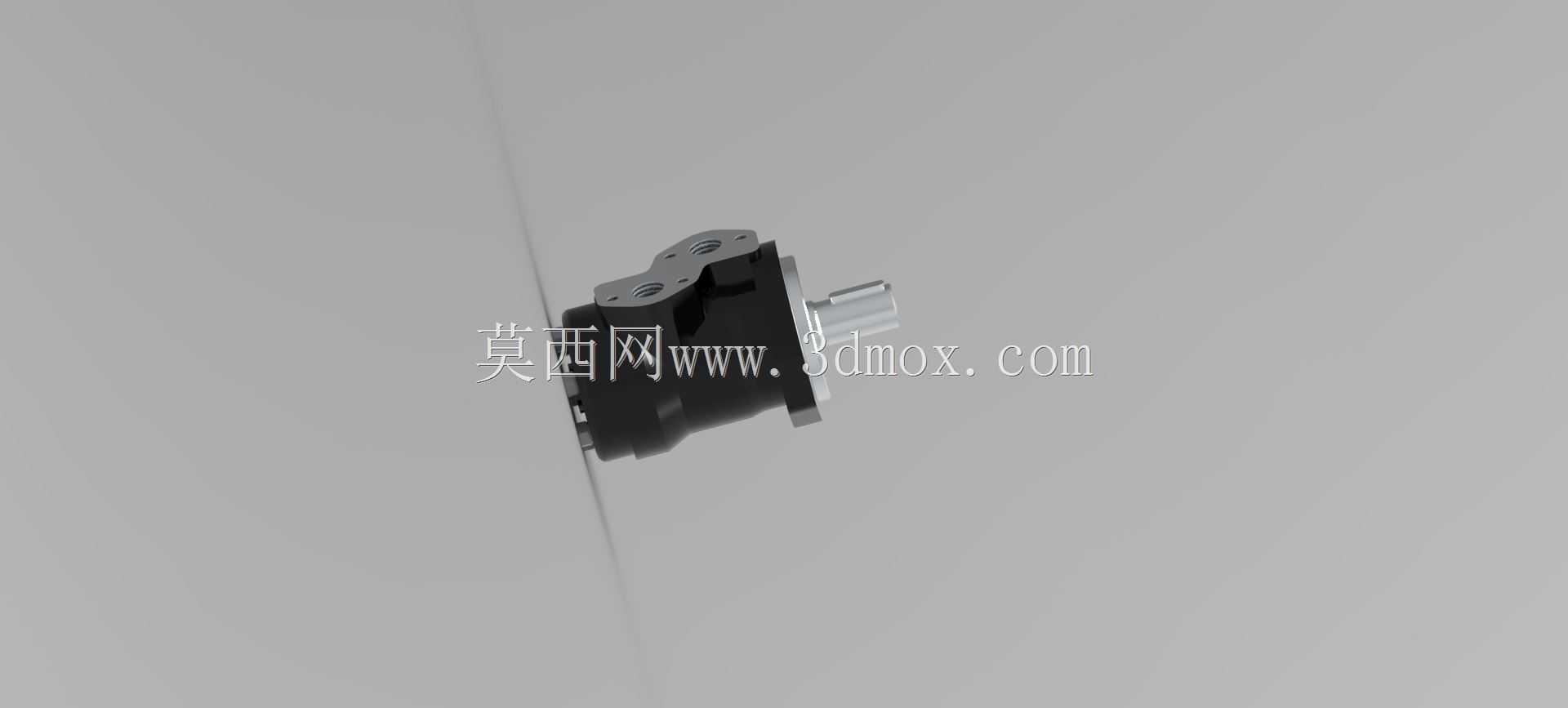

　　本次呈现的这款OMP32规格轨道马达，采用两孔椭圆形法兰作为安装接口，这类法兰设计在同系列小排量马达中十分常见，相比圆形四孔法兰，椭圆法兰的两个安装孔跨距更小，在狭窄的安装壁面上更容易布置，安装时只需对准两个螺栓孔位即可完成定位，对现场装配的容错率更高。输出轴采用直径25mm的圆柱轴结构，配合DIN6885标准的平行键传递扭矩，平键连接的优势在于加工工艺成熟，键槽的铣削加工精度容易保证，装配时无需额外的过盈压装设备，现场维护更换时拆卸便捷，同时平键的侧面受力特性可以稳定传递额定工况下的输出扭矩，不会出现长期运转后轴孔打滑的问题。

　　从设计思路来看，这类小排量轨道马达的核心是定转子副的齿廓曲线设计，摆线针轮的啮合精度直接决定了马达的容积效率，建模过程中需要严格匹配齿形的共轭关系，保证高压油腔在配流过程中的密封性能，减少内泄带来的效率损失。马达的壳体采用集成式流道设计，进回油口的布置贴近安装法兰侧，外接管路时可以顺着设备壁面走管，避免管路过度弯折造成的流阻损失。端盖与壳体的连接采用内六角螺栓周向均布，螺栓的预紧力经过计算匹配，既可以保证高压工况下结合面的密封要求，又不会因为预紧力过大造成壳体铝合金材质的螺纹滑牙。

　　在实际选型应用中，需要重点关注安装边界的尺寸匹配：椭圆法兰的两个安装孔中心距要和设备安装支架的开孔位置完全对应，输出轴的伸出长度要匹配负载连接套的深度，避免轴端顶死或者轴插入深度不足导致键的受力长度不够。平键的规格要严格对应轴上键槽的尺寸，键的顶面和轮毂键槽底部要保留合理间隙，防止运转过程中出现卡滞。这类马达的额定工作压力通常匹配中低压液压系统，系统回油侧需要保持一定的背压，保证内部轴承的润滑充分，避免高速空载工况下出现滚子轴承的干摩擦问题。

　　建模过程中对马达的外部细节做了完整还原，包括壳体上的油口标识、安装法兰的定位止口、轴端的倒角处理，这些细节在做设备整体装配干涉检查时十分关键——很多新手建模时容易忽略法兰止口的凸起尺寸，导致装配时误以为法兰面可以完全贴紧支架壁面，实际生产装配时才发现止口和支架上的开孔存在干涉，不得不返工修改支架结构。另外输出轴上的键槽端部退刀槽结构也做了还原，退刀槽的尺寸直接影响平键的安装行程，忽略这个结构会导致平键无法完全推入键槽，造成负载轮毂无法装配到位。

　　在液压系统集成设计中，这类马达通常会叠加平衡阀、过载溢流阀做负载保持和压力保护，建模时预留了阀块的安装空间，马达油口的螺纹规格匹配常规的液压管接头，不需要额外做转换接头设计。马达的泄油口单独引出，直接接回油箱，避免壳体内部压力过高损坏轴封，这部分的接口位置在模型上也做了准确呈现，方便做管路布置时提前规划走管路径，减少现场装配时的管路交叉问题。
