STABILUS刚性锁止气举气弹簧结构设计

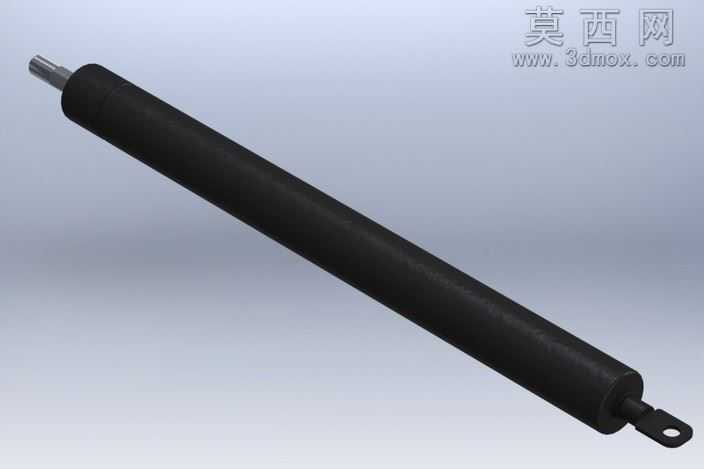

本作品为STABILUS系列刚性锁止式气举气弹簧三维建模成果，建模阶段采用参数化设计思路，先完成整体外轮廓的草绘定位，再依次拆分活塞杆、缸筒、端盖、尾部安装吊耳、前端密封组件等独立零件，各零件间严格按照实际装配公差设定配合间隙，保证后续装配体的运动仿真符合真实物理特性。渲染阶段针对不同部件匹配对应材质：缸体外壁采用哑光黑色硬质氧化金属材质，调整粗糙度参数模拟实际产品的磨砂防滑质感；活塞杆采用高抛光镀铬金属材质，设置高反射率与低粗糙度参数，还原金属杆的光亮顺滑外观；尾部安装吊耳采用镀锌钢材质，添加细微的金属颗粒纹理提升真实感；密封胶圈采用丁腈橡胶材质，调整漫反射颜色为深黑色，添加轻微的弹性材质凹凸纹理，还原橡胶件的视觉特征。结构设计上重点还原刚性锁止与分离活塞的核心功能，内部活塞组件设置独立的油腔与气腔分隔结构，可实现任意安装位置下的刚性锁止定位，避免普通气弹簧受压回缩的问题，活塞杆与缸筒的同轴度公差严格控制在工业标准范围内，尾部带孔吊耳结构适配电梯场景的铰接安装需求，整体模型的所有倒角、圆角、退刀槽等工艺细节均按照实际量产产品的加工要求还原，无遗漏工艺结构。建模过程中对气弹簧的伸缩行程做了参数化关联，可通过修改全局参数快速调整整体长度与行程范围，适配不同安装场景的尺寸需求，装配体添加了对应的运动约束，可模拟气弹簧的伸缩动作与锁止状态的受力表现，所有零件均为可编辑参数化特征，方便后续根据实际使用需求做结构优化与尺寸调整，模型的细节精度满足工业级产品的设计验证、装配模拟与演示渲染需求。
