薄板辊压成型钣金轧制设备结构

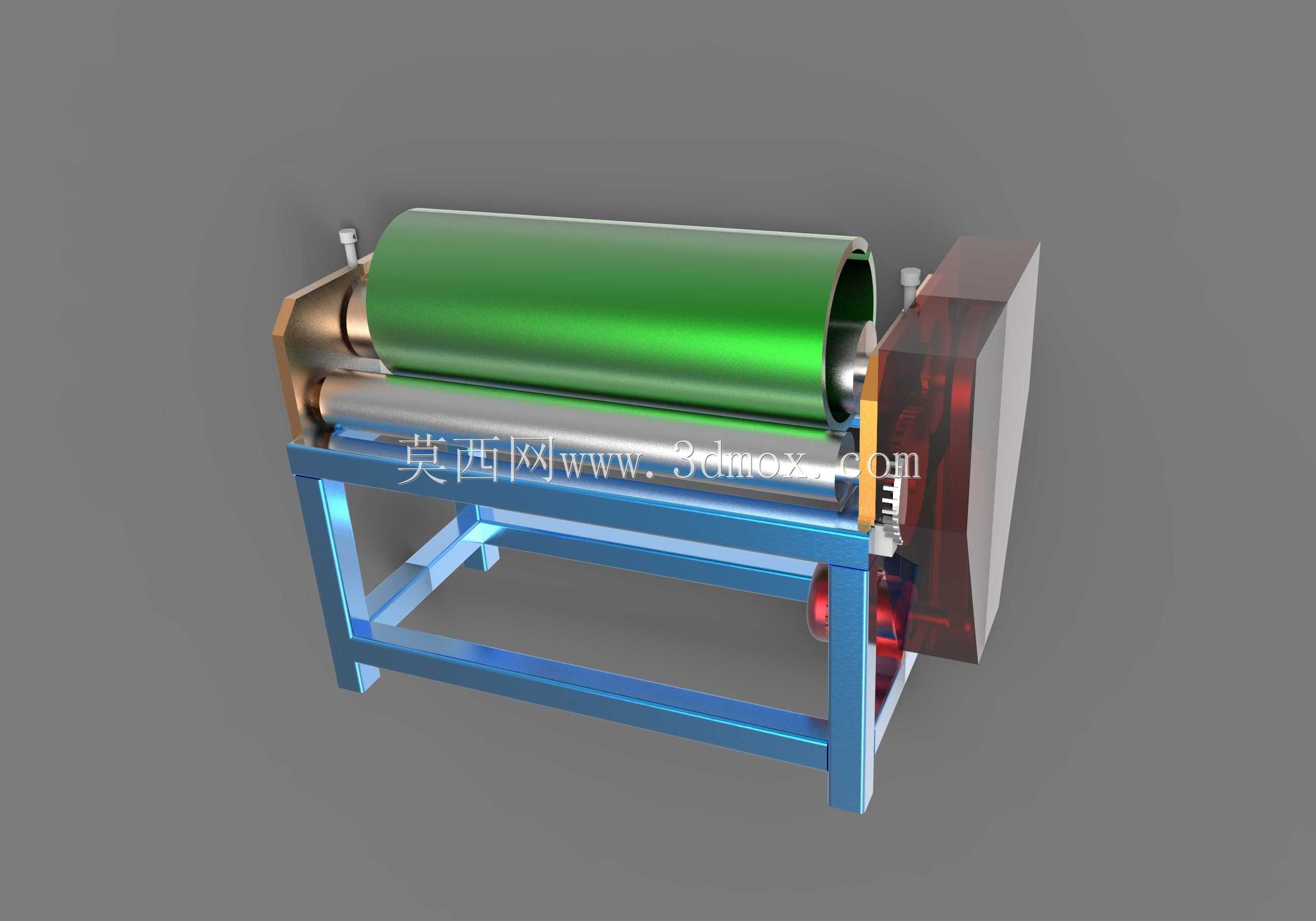

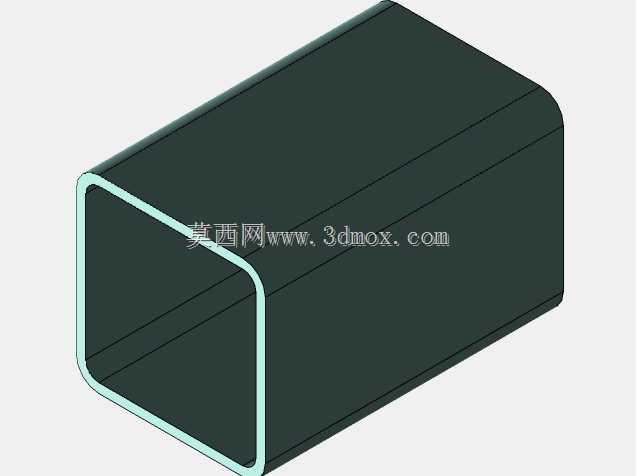

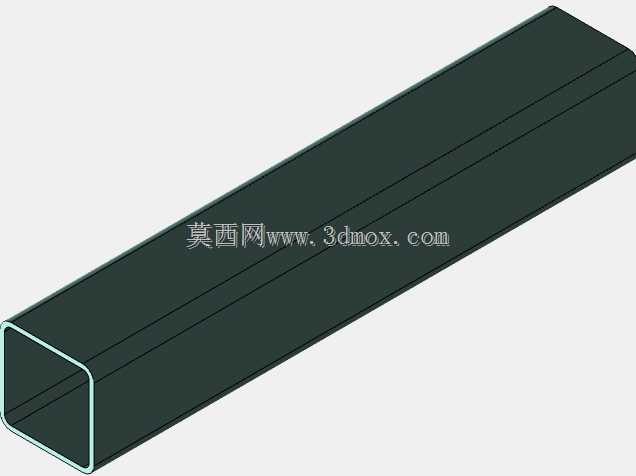

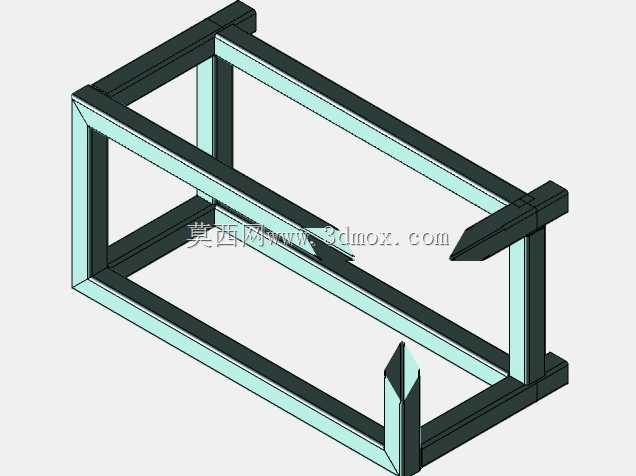

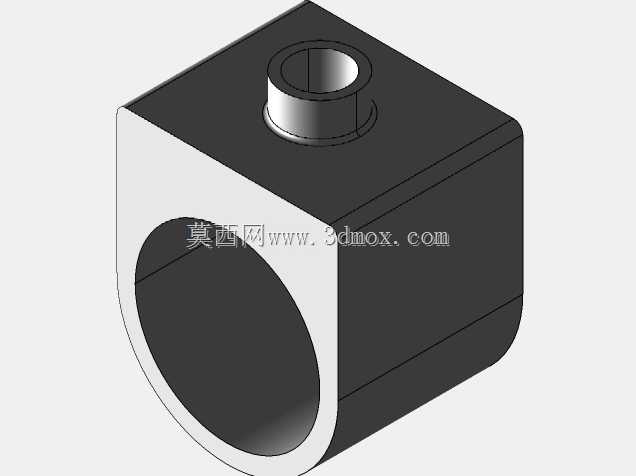

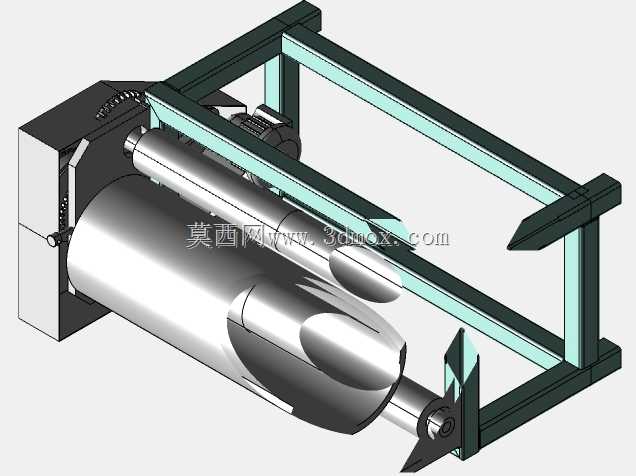

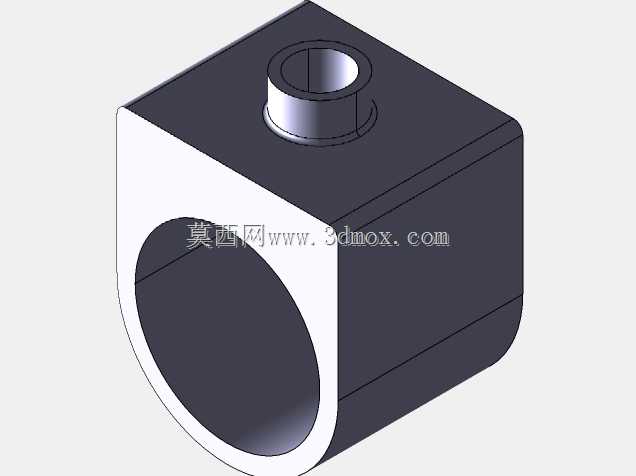

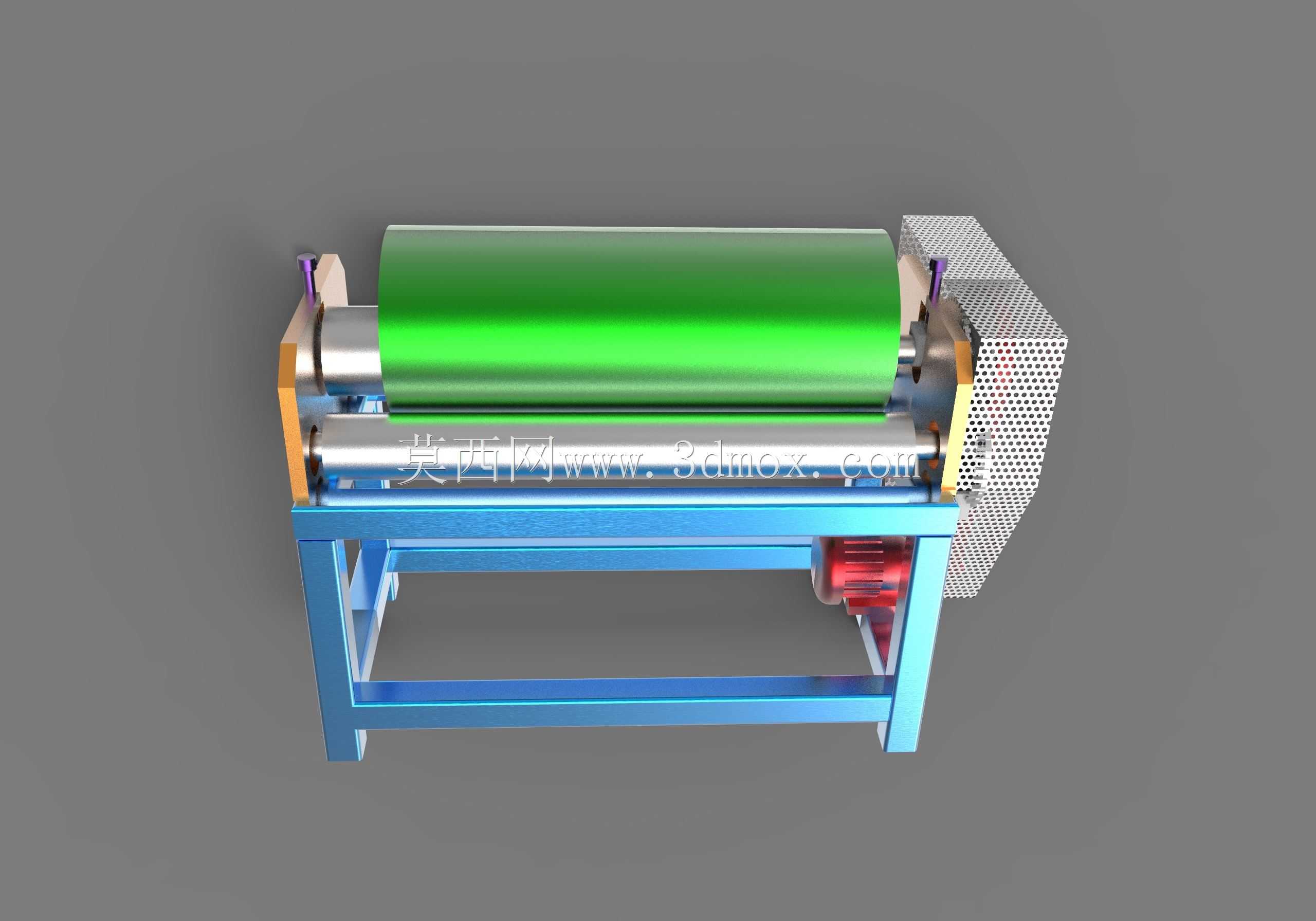

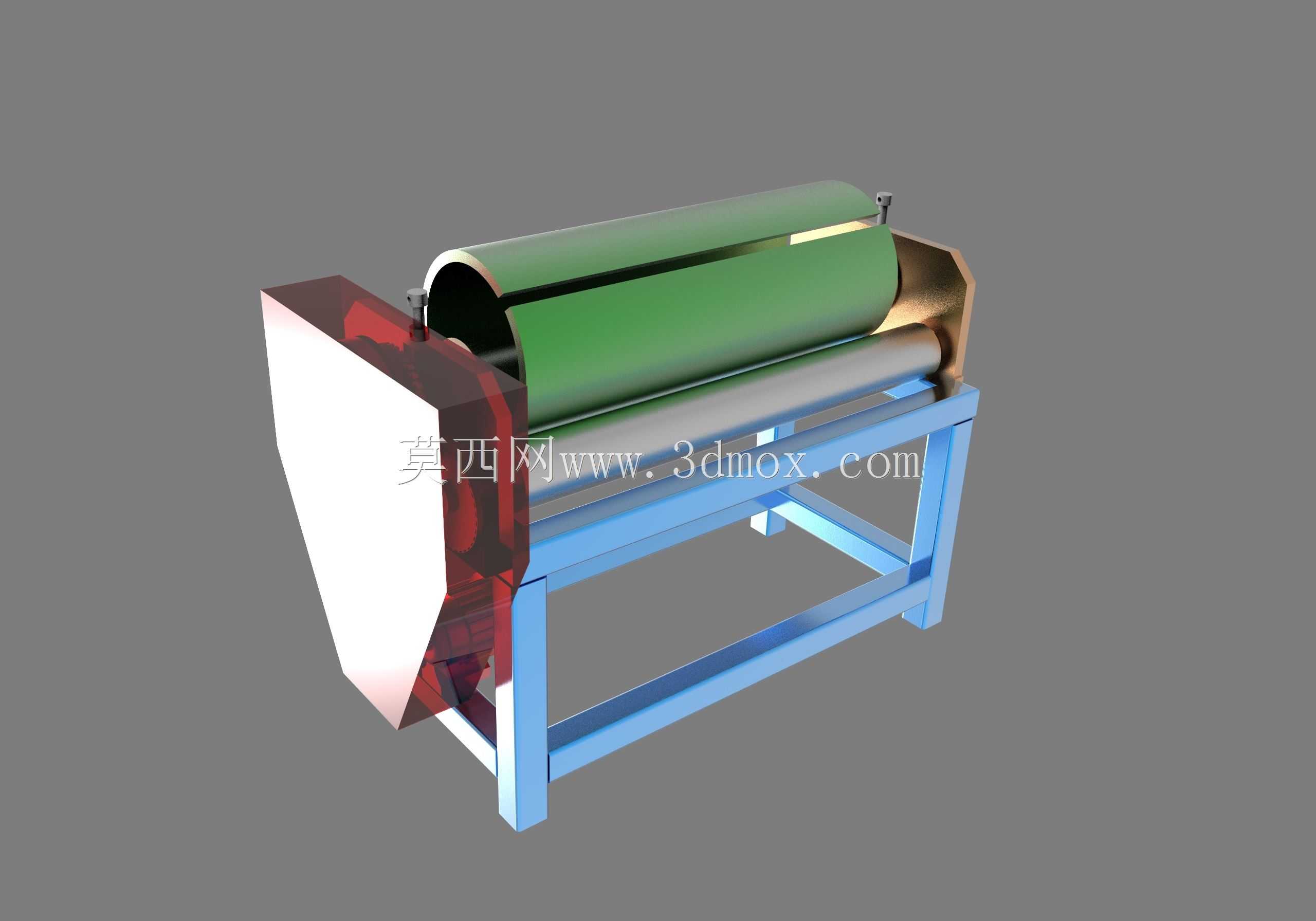

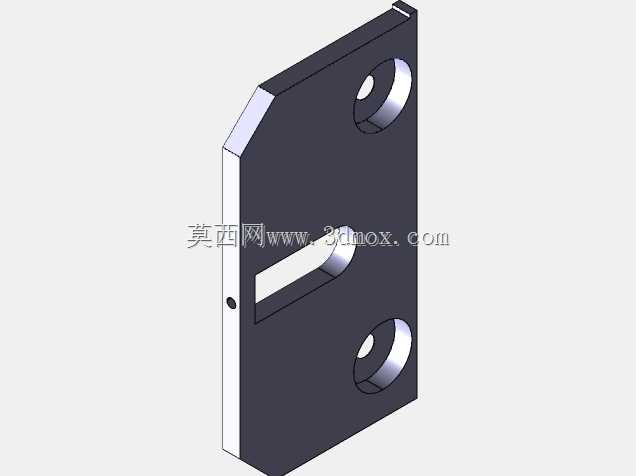

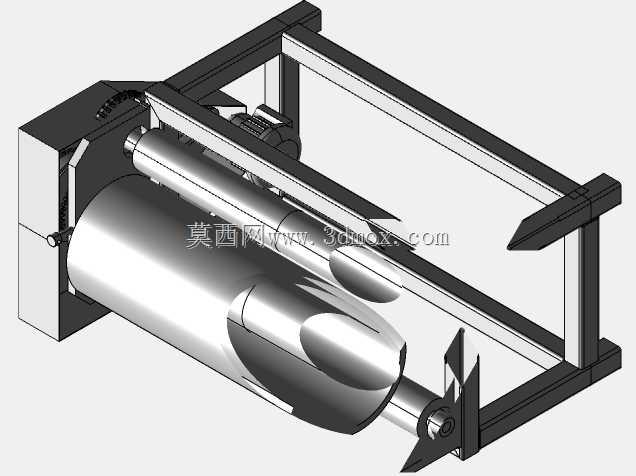

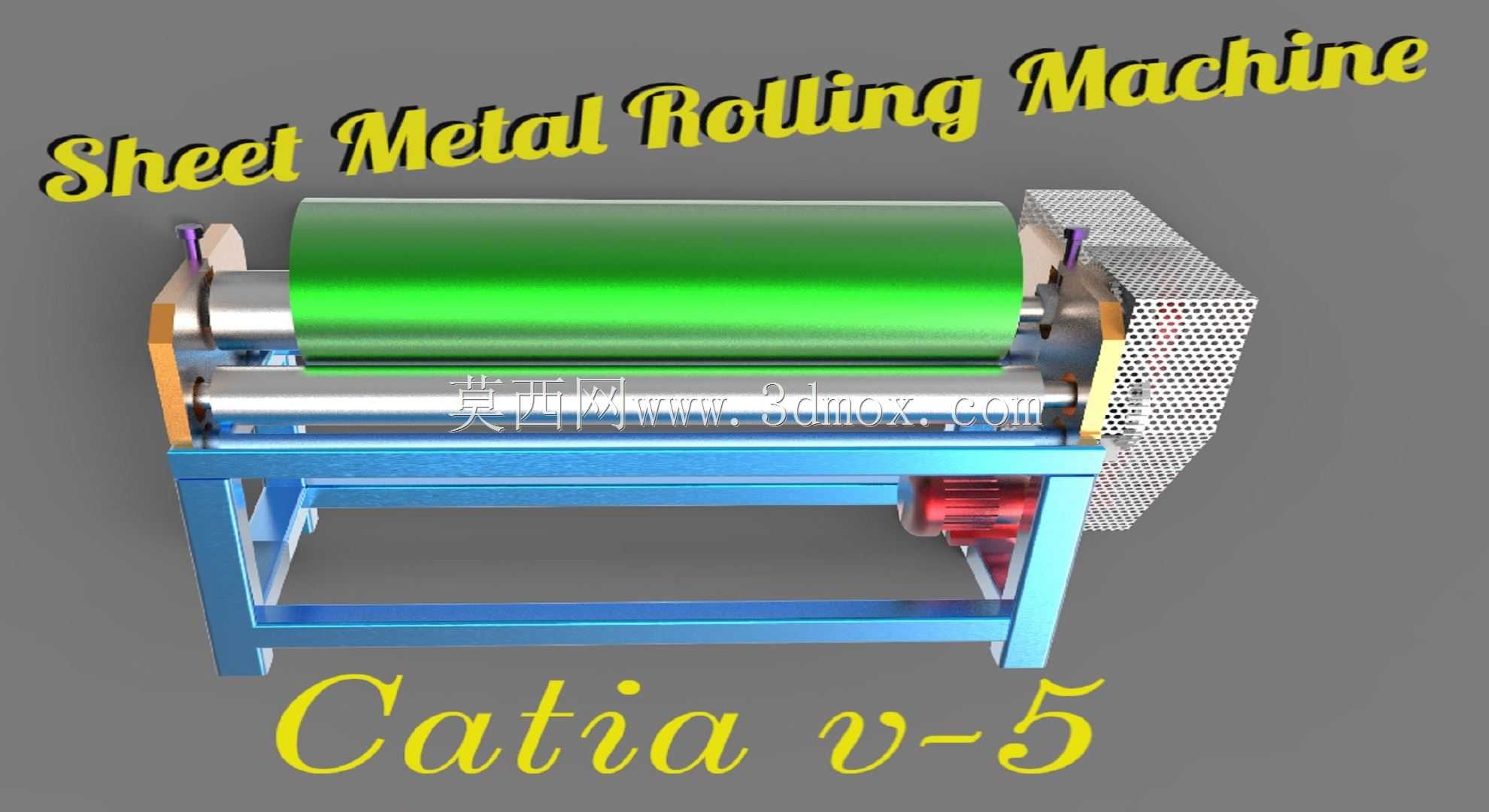

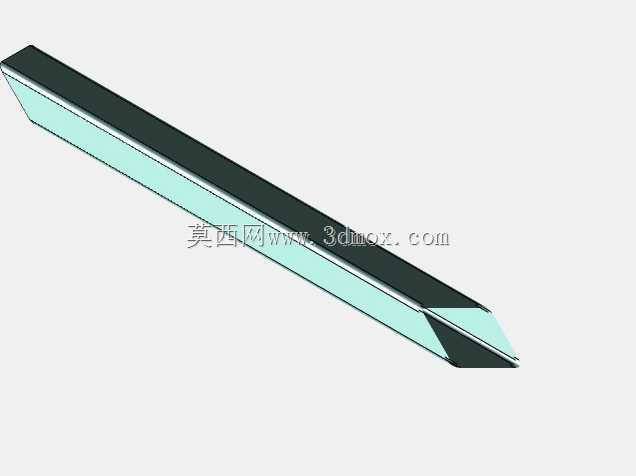

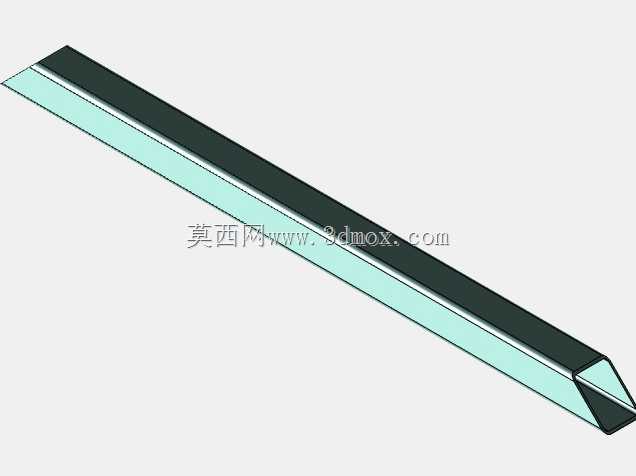

　　这套薄板轧制设备的三维结构，主要面向小型钣金加工场景下的薄金属板料压延、校平与定厚轧制工序，常见于五金制品厂、小型钣金加工车间的薄板预处理工位，可处理厚度0.2mm到2mm的冷轧钢板、铝板、铜板等延展性较好的金属带料或片料，替代传统人工敲平、简易压辊的粗放加工方式，保证板料轧制后的厚度公差与平面度满足后续冲压、折弯工序的进料要求。从结构设计逻辑来看，整套设备采用下置式动力布局，将驱动电机安装在机架下部的横梁空间内，既降低整机重心提升运行稳定性，又能缩短传动链长度，减少动力传递过程中的损耗；机架采用型钢焊接框架结构，两侧的轴承安装座通过螺栓与机架立柱刚性连接，保证上下轧辊的平行度公差控制在0.02mm/m以内，

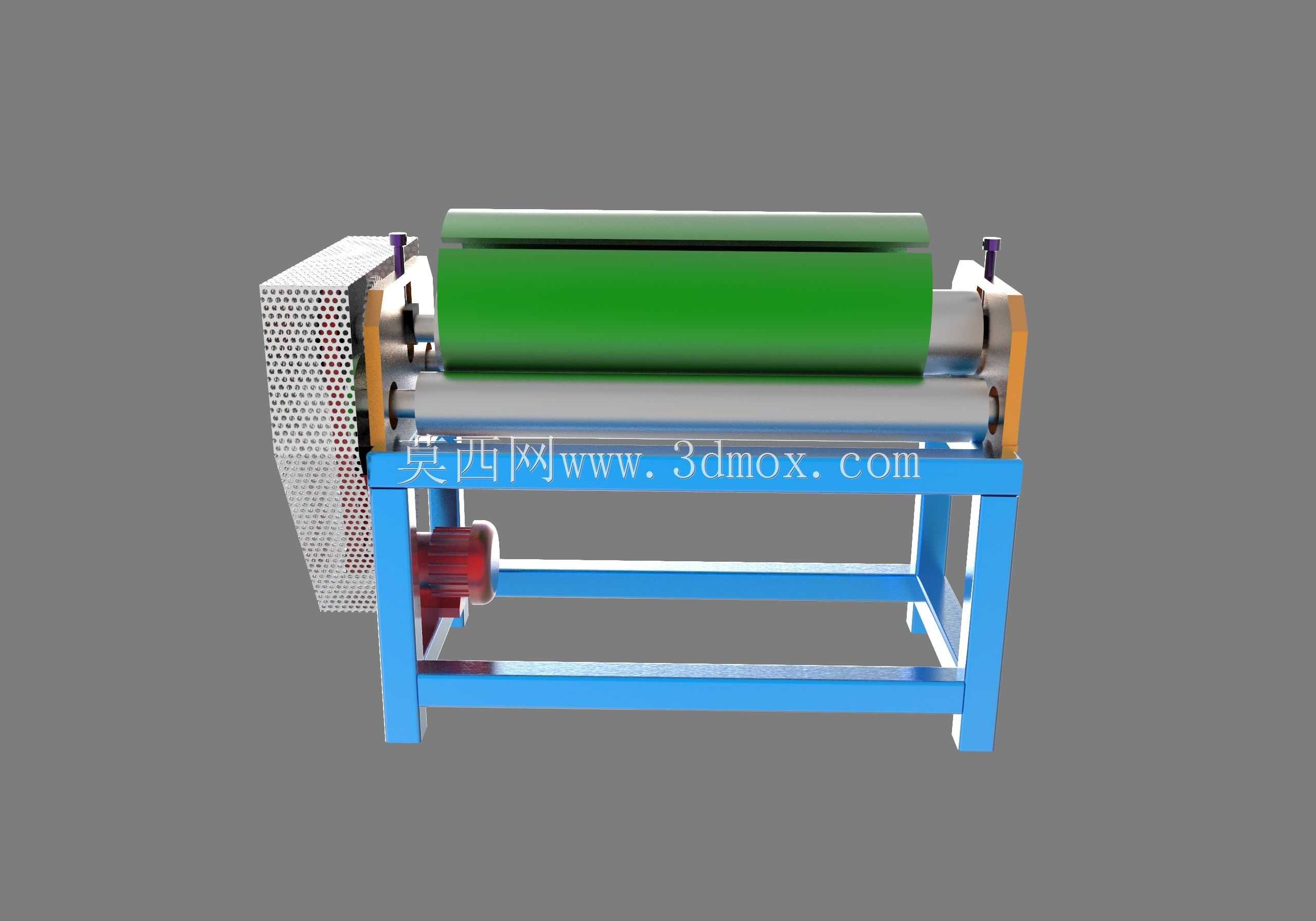

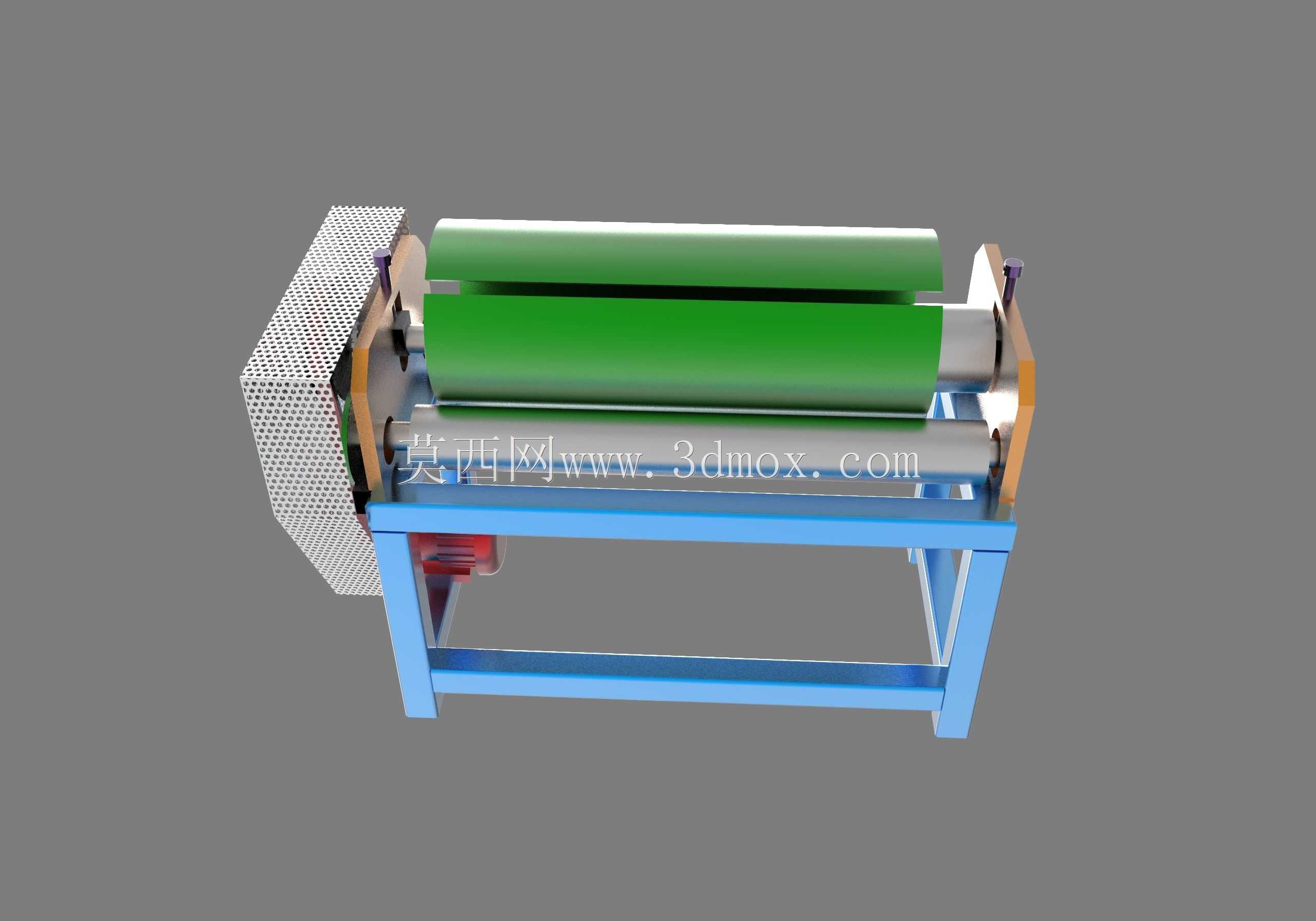

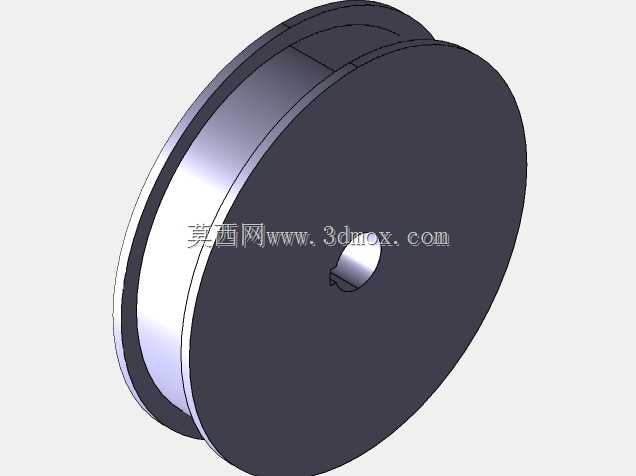

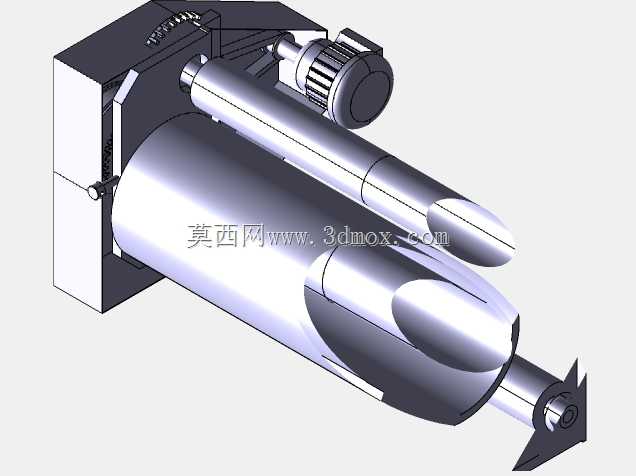

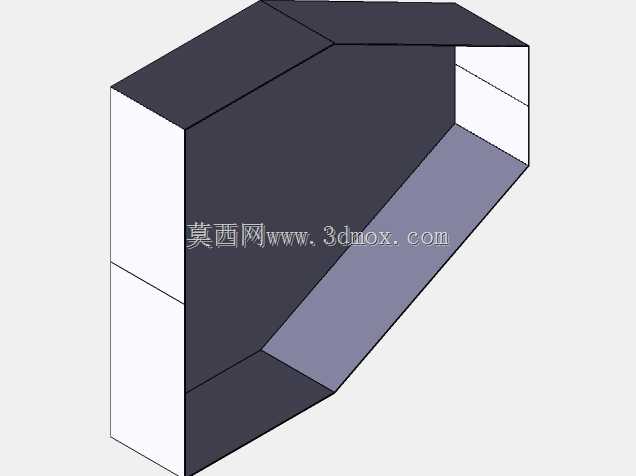

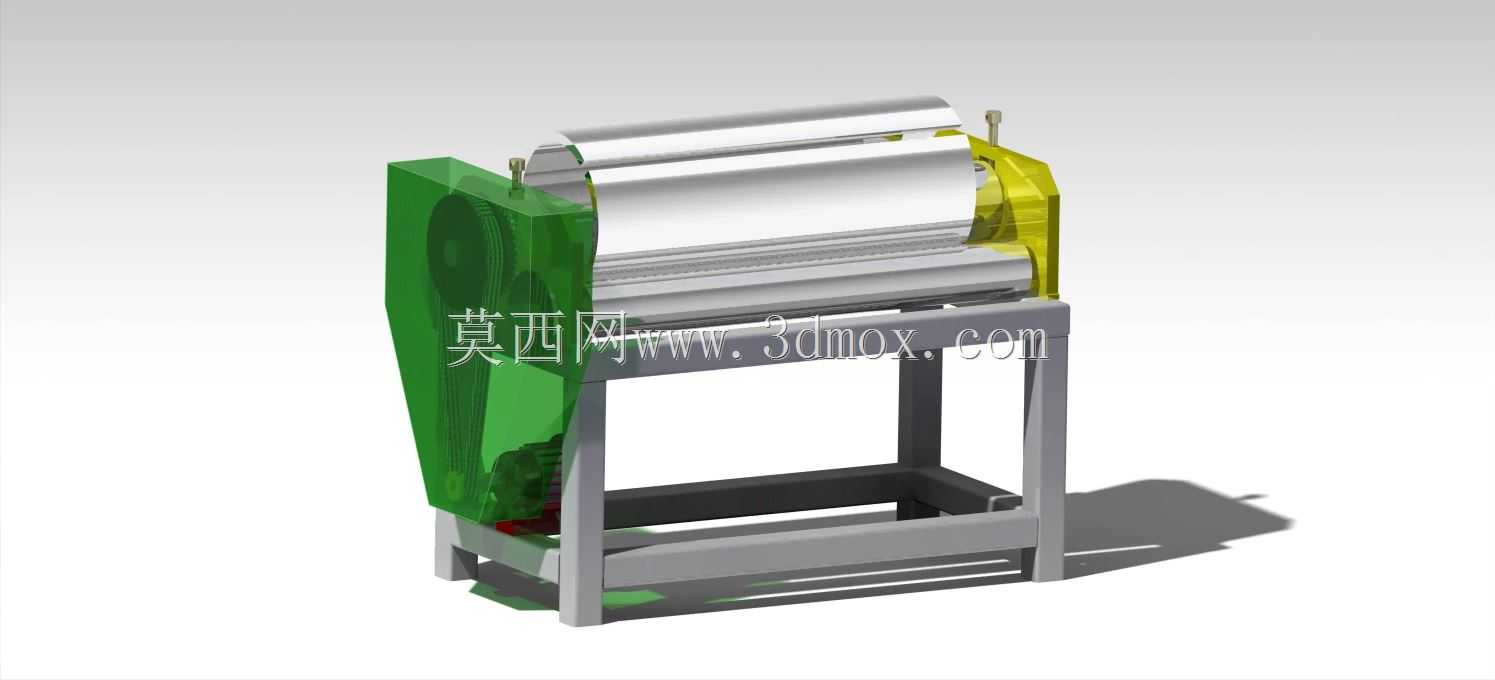

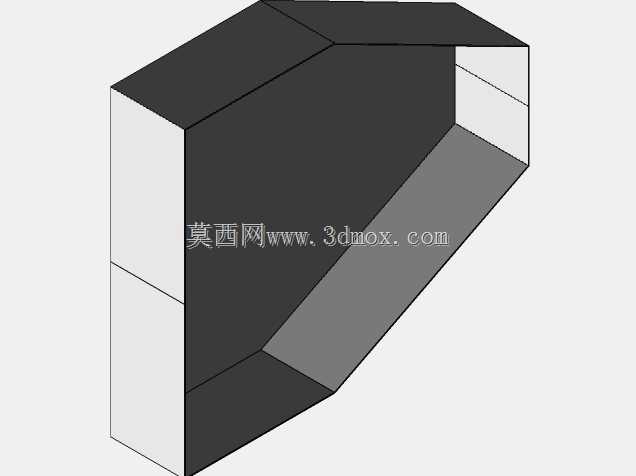

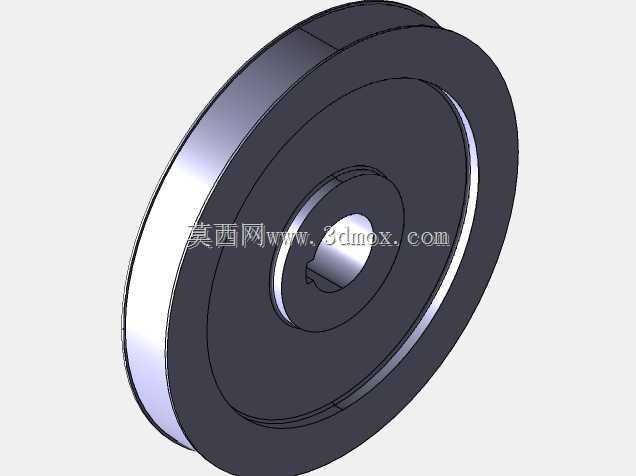

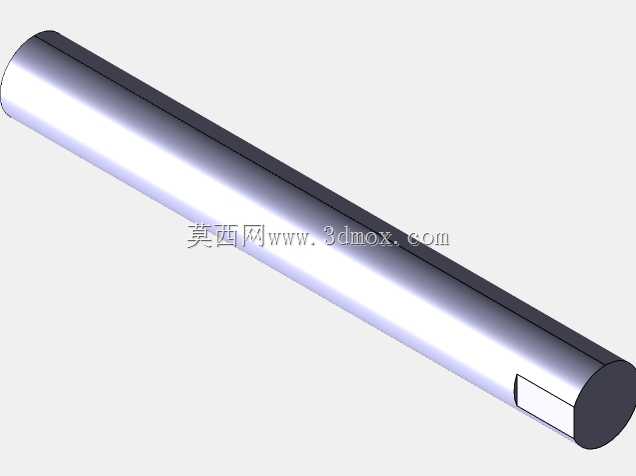

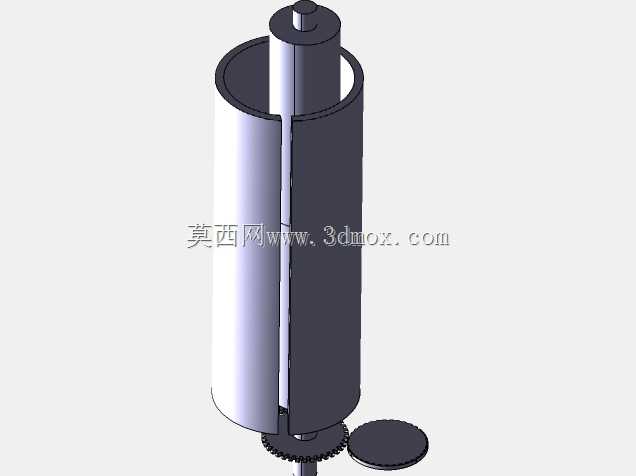

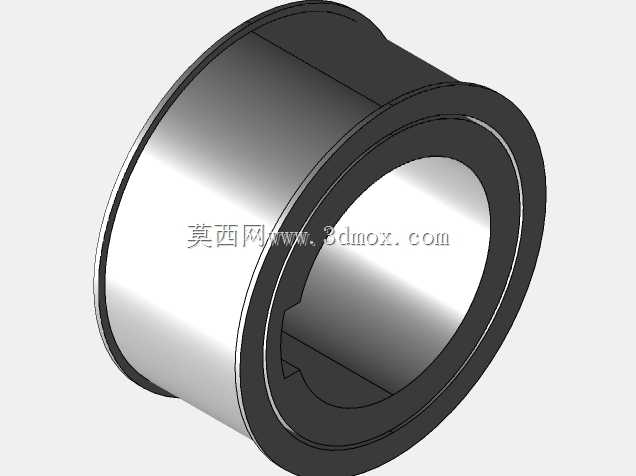

　　避免轧制过程中出现板料跑偏、厚度不均的问题。上下轧辊作为核心工作部件，上辊采用表面包覆高硬度耐磨层的结构，既保证辊面的粗糙度满足板料表面质量要求，又能承受长期轧制的磨损，下辊为主动辊，通过链传动与下部的驱动电机连接，上辊两端设置间隙调节机构，可根据待加工板料的目标厚度调整辊缝大小，调节精度可达0.01mm，适配不同厚度规格的板料加工需求。设备右侧设置的网状防护罩，完全覆盖传动端的链轮、轴承等旋转部件，符合机械安全防护的设计要求，避免操作人员误触运动部件发生安全事故，防护罩采用快拆式固定结构，日常维护时无需拆卸整体机架即可完成润滑、易损件更换等操作。从安装边界来看，整机的长宽尺寸控制在1200mm*800mm范围内，

　　整机高度约1100mm，底部机架预留四个地脚螺栓安装孔，可直接固定在车间水泥地面或者加厚钢板工作台上，不需要额外做复杂的地基处理，适合小型加工车间的紧凑工位布局；进料端与出料端都预留了足够的板料导向空间，进料侧可搭配简易的导向托板，避免板料进料时出现偏斜，出料侧可根据需求搭配接料台或者输送装置，实现轧制工序与后续工序的流水衔接。设计过程中针对薄板轧制常见的辊面变形问题，对轧辊的支撑跨度做了优化，将两侧轴承座的支撑点尽量靠近辊身工作段，减少轧辊在轧制压力下的挠曲变形，保证整幅板料宽度方向上的厚度一致性；同时机架的横梁与立柱连接处做了加强筋处理，抵消轧制过程中产生的径向反力，避免长期运行后机架出现变形导致的精度丧失。

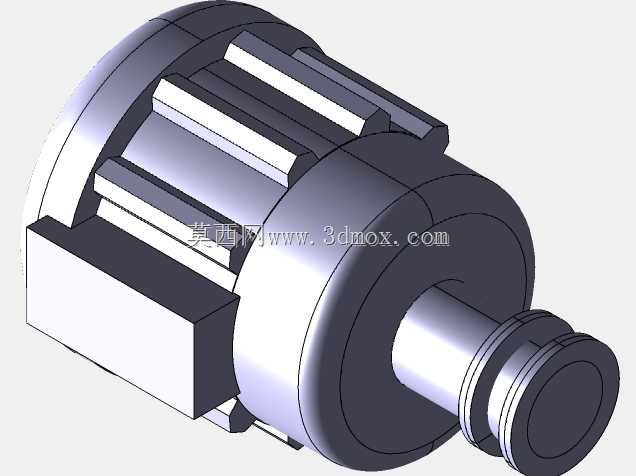

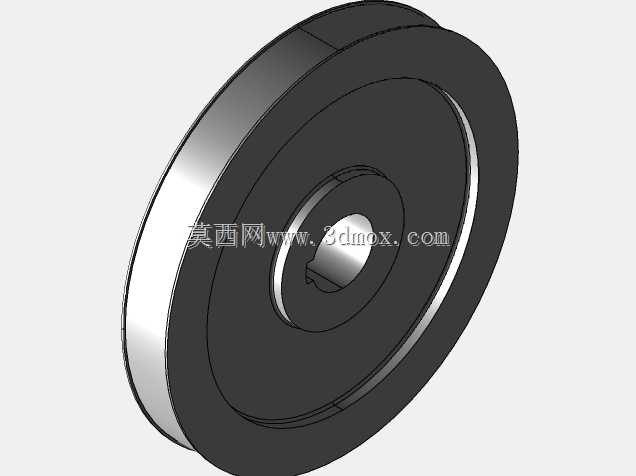

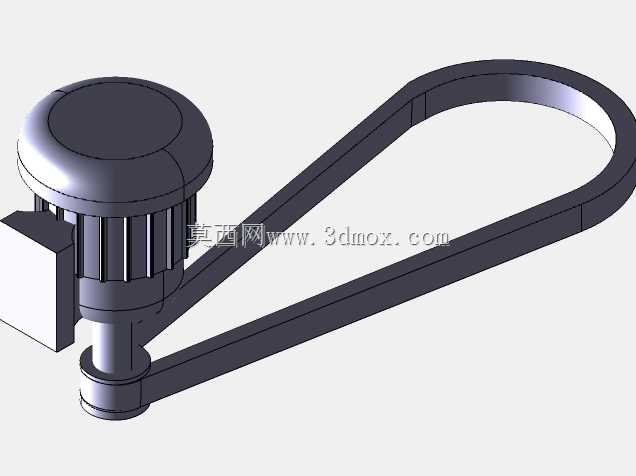

　　设备的传动部分采用减速电机搭配链传动的方案，相比齿轮传动具备更好的缓冲性能，可适配板料咬入时的冲击载荷，同时链条传动的维护成本更低，在车间多尘环境下的适应性更强，不需要频繁做密封保养。在实际使用场景中，这套设备既可以单独完成薄板的校平、压延作业，也可以集成到小型钣金连续生产线中，作为开卷之后的第一道整平定厚工序，为后续的冲压、剪切、折弯工序提供平面度、厚度一致的原料，减少后续工序的调整时间与废品率；针对小批量多规格的钣金加工需求，辊缝调节机构采用刻度标识设计，操作人员可根据刻度快速调整到目标辊缝，不需要反复试轧校准，大幅提升换规格的效率。整套结构的所有受力部件都做了有限元校核，在最大轧制压力下的应力集中点都做了圆角过渡处理，避免长期交变载荷下出现应力开裂的问题，所有转动配合部位都预留了润滑注油孔，日常保养时可直接在设备外部完成注油，不需要拆解部件。
