立式支腿型传感检测储液容器结构

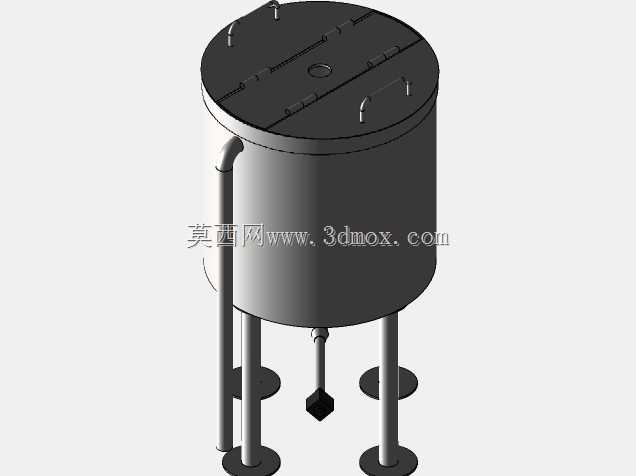

　　该立式储液容器主要面向小流量实验级流体工况、小型化工配料单元、实验室试剂暂存场景设计，可配套传感检测单元完成液位、介质参数的实时采集，适配常压下低粘度流体的暂存、中转与定量输出需求，在小型实验装置、教学演示设备、微量配料生产线中可作为核心储液单元使用。容器主体采用立式圆柱罐体结构，相比方形罐体可减少内部流体滞留死角，降低介质残留带来的交叉污染风险，圆柱结构的受力均匀性更优，常压工况下无需额外加强筋即可满足结构强度要求，罐体壁厚可根据实际承载介质的密度、腐蚀性做对应调整，常规工况下采用等壁厚设计即可满足使用需求。顶部端盖采用快拆式平盖结构，端盖上开设的多组卡槽可用于固定内部管路、检测线缆以及辅助加注构件，

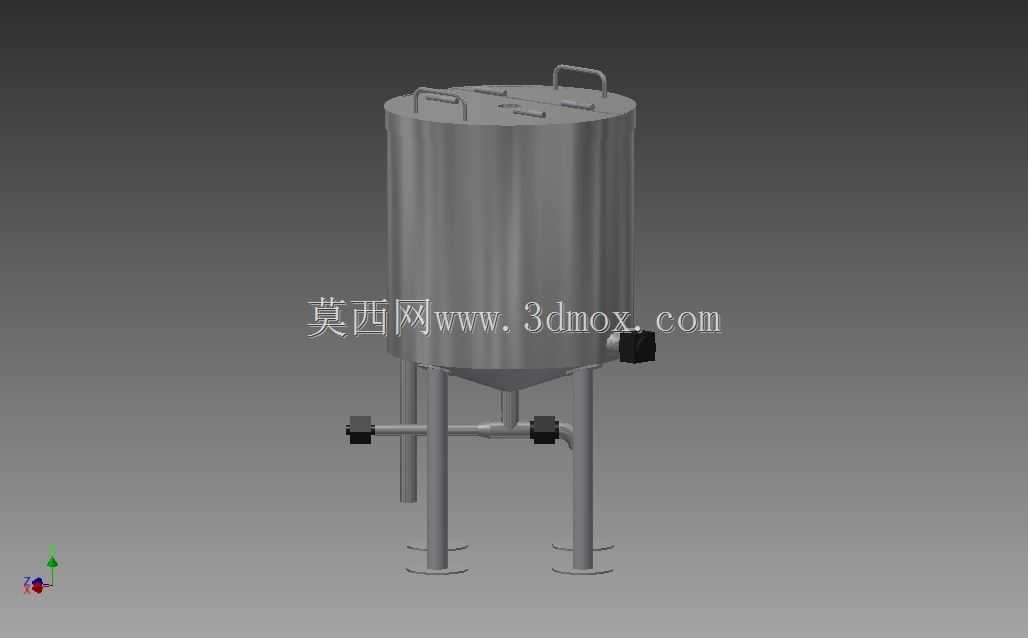

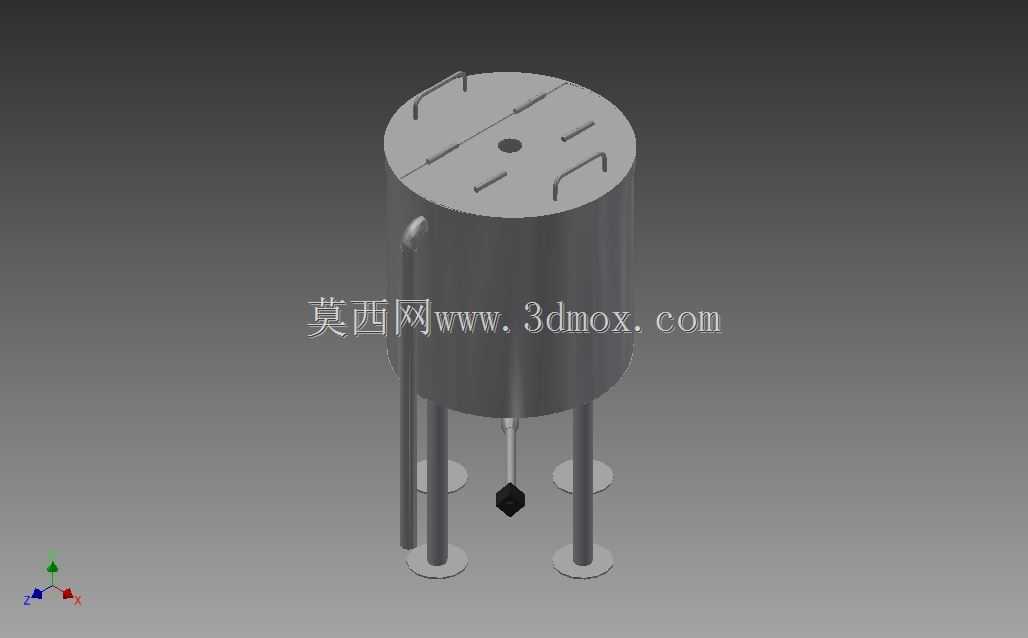

　　中心预留的通孔可用于安装主液位探测杆，探测杆延伸至罐体内部近底端位置，末端配置的重锤式探测头可在液位波动时保持检测稳定性，避免流体晃动带来的检测数据跳变问题。罐体底部采用三根均布的圆柱支腿作为支撑结构，支腿底端配置圆形防滑脚垫，可增大与安装基面的接触面积，降低单位面积压强，避免安装基面被压损，同时支腿的高度预留了底部管路、阀门的安装空间，可在罐体底端直接安装出料阀、排污阀等构件，无需额外抬高罐体即可完成管路对接，支腿与罐体的连接位置采用圆弧过渡结构，可降低应力集中系数，避免长期承重后连接位置出现开裂变形问题。侧面预留的侧装接口可用于安装侧装式液位开关、温度传感器或者取样管路，可根据实际使用需求灵活配置检测元件，

　　无需对罐体主体做二次加工即可完成功能拓展。设计过程中优先考虑了安装维护的便捷性，顶部端盖的卡槽式固定结构无需专用工具即可完成拆卸，方便对罐体内部进行清洗、更换内部检测元件，支腿的安装孔位采用等节圆分布设计，可直接适配常规实验台架、小型设备机架的安装孔距，无需额外制作转接板即可完成固定。罐体的有效容积可根据支腿高度、罐体直径做系列化调整，当前结构的高径比控制在2:1左右，既可以保证较小的安装占地面积，又能避免高径比过大带来的重心过高问题，设备整体重心位于支腿支撑面的中心位置，即使在满载状态下也可保持稳定，不会出现侧翻风险。内部探测杆的安装位置偏离罐体中心一定距离，可避免加注流体时直接冲击探测头，减少流体冲击带来的检测误差，

　　同时探测杆与罐体底部预留了足够的安全距离，可避免底部沉积杂质对探测头造成磨损或者堵塞。罐体外部无多余突出结构，所有外接接口均采用内凹式设计，可避免运输、安装过程中磕碰造成接口损坏，整体结构简洁，加工难度低，常规钣金焊接、机加工工艺即可完成制作，适合小批量定制生产，可根据实际使用场景调整罐体材质，适配不同腐蚀性介质的存储需求。
