等离子手术台配套排气扇罩支撑结构

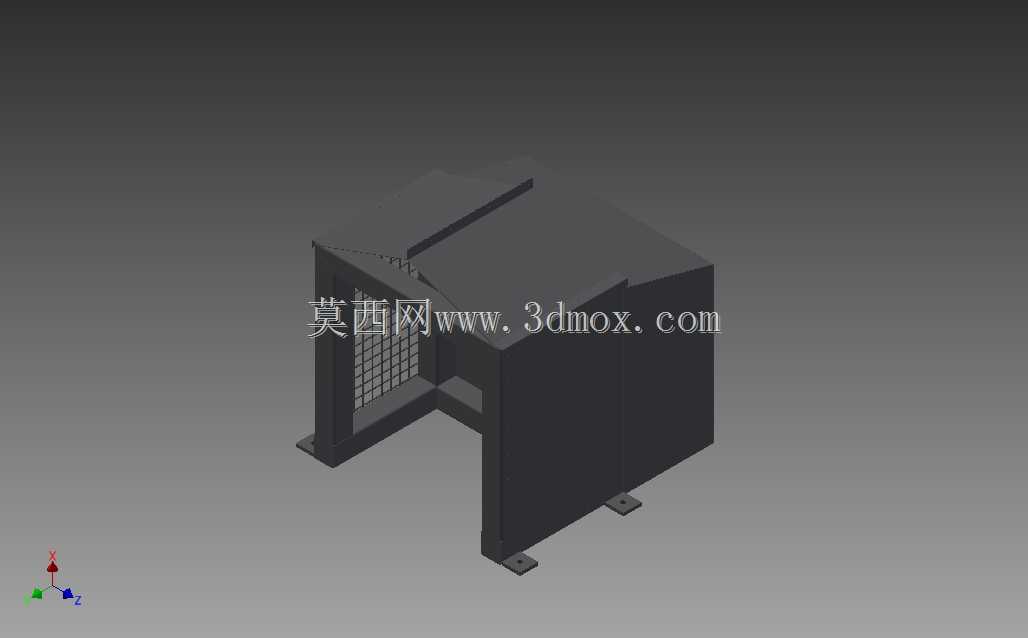

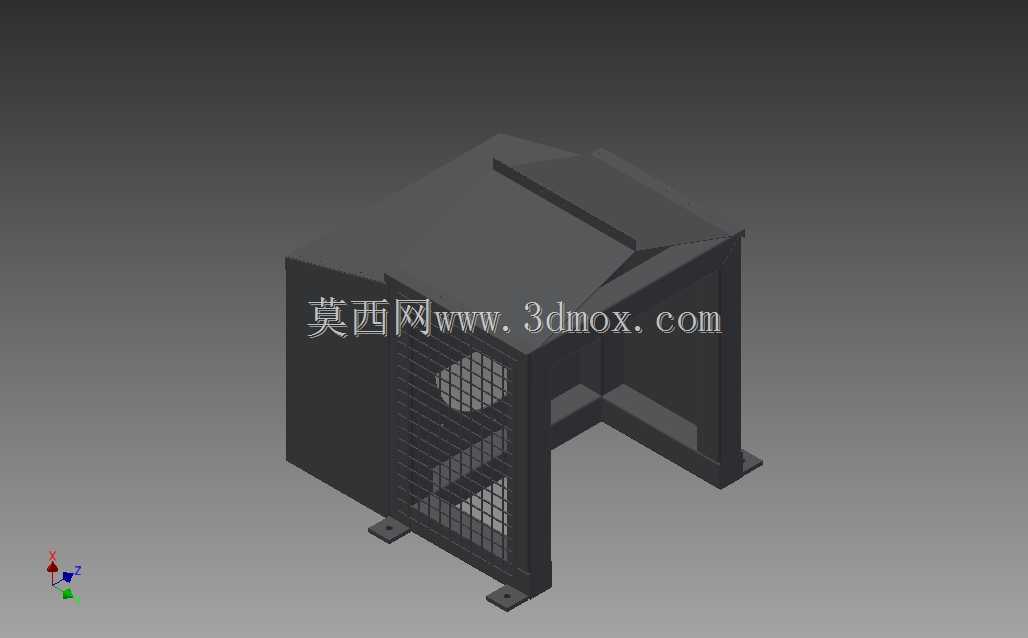

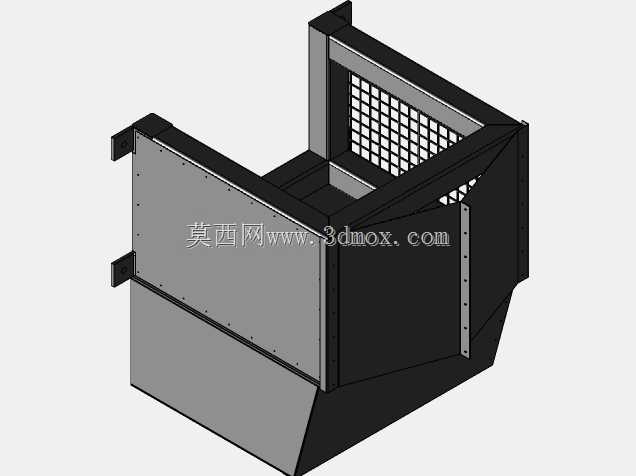

　　该结构主要配套医用等离子手术台的局部排风系统使用，在临床手术场景中，等离子手术设备工作时会产生少量手术烟雾、气溶胶与废气，这类废气若直接弥散在手术室环境中，不仅会影响医护人员的操作视野，长期接触还会对医护人员的呼吸道造成职业暴露风险，因此需要在手术操作区域就近设置排风收集装置，该支撑结构就是为固定排风罩体、匹配手术台安装边界设计的专用承载构件。从功能实现角度看，该结构需要同时满足三个核心要求：一是为排风罩提供稳定的支撑定位，确保罩体的集气开口精准对准手术操作产生废气的核心区域，保证排风捕集效率，避免废气逃逸；二是预留足够的防护网安装空间，在排风入口处设置金属防护网格，防止手术过程中产生的敷料碎屑、

　　小型器械零件被吸入排风管道造成管路堵塞，同时避免人员肢体意外接触排风运动部件造成损伤；三是适配手术台周边的安装空间，不能干扰医护人员的手术操作动线，也不能与手术台的其他配套附件产生运动干涉。设计过程中首先确定了支撑结构的整体框架形式，采用方管焊接的一体式框架结构，相比型材拼接的装配式结构，焊接框架的整体刚性更好，在排风设备运行产生振动的工况下不会出现连接松动、结构共振的问题，框架的四个支脚设置了带安装孔的固定底板，可通过螺栓直接固定在手术台侧方的安装基准面上，安装孔设计为长圆孔形式，允许安装时在水平方向有±5mm的位置调整量，抵消手术台安装面的加工误差与现场装配公差。框架的上部设置了与排风罩外形匹配的定位止口，

　　罩体安装时可直接卡入止口位置，无需额外调整定位即可保证罩体的安装角度符合设计要求，止口周边预留了螺栓连接位，可通过快拆螺栓实现罩体的快速拆卸，方便后期对排风滤网、防护网进行清洁更换。框架的侧面防护网采用网格尺寸8mm的钢丝网焊接固定，该网格尺寸经过实际验证，既可以阻挡直径大于8mm的异物进入排风通道，又不会对排风气流产生过大的阻力，保证排风系统的风量损失控制在5%以内。从安装边界来看，该支撑结构的整体外轮廓尺寸控制在长420mm、宽380mm、高450mm的范围内，安装后突出手术台侧边的距离不超过150mm，不会占用手术台周边的器械摆放空间，支脚的安装孔位间距与现有等离子手术台的侧方安装孔位完全匹配，

　　不需要对手术台本体进行二次加工即可完成装配。结构的底部支脚高度设计为可微调形式，通过支脚处的调节螺栓可以调整整个框架的水平度，适应手术台地面存在微小高度差的安装场景，保证排风罩的集气面始终处于水平状态，避免排风气流出现偏斜影响捕集效果。在气流组织设计上，框架的进风侧没有设置额外的遮挡结构，保证排风气流可以顺畅进入罩体，框架的背部设置了与排风管道连接的法兰接口，接口尺寸匹配常规医用排风系统的管道直径，可直接与现有医院的中心排风系统对接，不需要额外加装变径接头。考虑到手术室定期消毒的使用需求，整个支撑结构的所有外露表面都做了圆角处理，没有尖锐的棱角，避免消毒清洁时划伤清洁人员，同时表面采用喷塑处理，耐常见的医用消毒剂腐蚀，不会因为长期接触含氯消毒剂出现表面锈蚀、涂层脱落的问题。结构的受力计算阶段，按照排风罩自重5kg、运行时附加振动载荷1.5倍的安全系数进行校核，框架选用的20mm×20mm×2mm方管完全满足强度要求，满载情况下框架的最大变形量不超过0.2mm，不会出现罩体偏移、结构晃动的问题。在实际装配验证中，该支撑结构安装完成后，排风罩的集气口距离手术操作面的高度保持在250mm-300mm的最优区间，该高度下的排风捕集效率可以达到92%以上，能够有效收集手术过程中产生的各类废气，同时排风气流的风速控制在0.5m/s以内，不会对手术区域的无菌层流气流造成干扰，也不会吹起手术台面的无菌敷料影响手术操作。
