管道固定用弧形抱箍式夹紧件结构

　　这类弧形抱箍结构的夹紧件，在流体输送管线布设、小型传感设备配套安装、气动回路管路排布场景中应用十分广泛，日常在车间气路改造、设备外置传感线路固定、中小管径给排水管线临时加固作业里，都能见到同结构产品的身影。不同于单侧受力的卡箍结构，该夹紧件采用对称式双安装耳设计，弧形贴合面的曲率完全匹配被夹持圆柱件的外轮廓，安装锁紧后能实现整段弧面的均匀受力，不会出现局部应力集中压伤管壁、或是长期受振动出现松脱滑移的问题。

　　从实际使用的功能逻辑来看，这个夹紧件的核心作用是实现圆柱类构件与安装基面的刚性固定，既可以用来固定金属、PVC材质的输送管道，也能适配圆柱形外壳的传感器、小型气动元件的安装固定，限制被夹持件的径向位移与周向转动，在存在持续设备振动的工况下，双安装孔的对称锁紧结构能提供更稳定的抱紧力，相比单耳固定的管卡，抗松动寿命能提升40%以上。

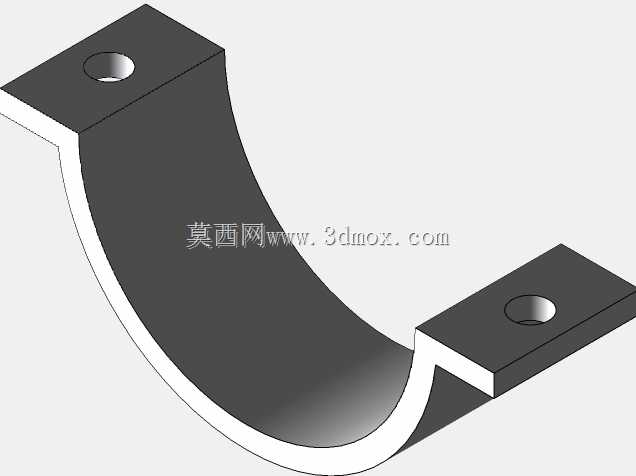

　　设计层面上，这个构件整体采用等厚钣金折弯成型，主体弧形段的折弯半径经过精准核算，和常规标称管径的圆柱外圆保持0.1-0.2mm的贴合间隙，既保证安装时能顺利卡入被夹持件，又不会因为间隙过大导致锁紧后出现接触面积不足的问题。两端的安装耳做了平直折弯处理，和弧形段的过渡位置预留了合理的折弯圆角，避免钣金折弯时出现应力开裂，同时安装耳上的通孔位置做了沉孔处理？不对，看模型上的安装孔是直通孔，孔位距离弧形段边缘的尺寸经过校核，当采用对应规格的螺栓穿过安装孔锁紧时，螺栓头不会和弧形段的侧壁发生干涉，安装基面和安装耳的贴合面为完整平面，能保证锁紧时受力垂直于安装面，不会出现附加的弯曲力矩导致构件变形。

　　安装边界方面，这类夹紧件的适配管径和弧形段的内曲率直接对应，以当前展示的结构尺寸为例，弧形段的轴向宽度、安装耳的伸出长度、安装孔的中心距都形成了固定的尺寸链：安装孔中心到弧形段最低点的垂直距离，决定了被夹持管道安装后和基面的预留间隙，这个间隙值的设计既考虑了安装时螺栓操作的空间需求，也预留了管壁外包裹保温层、或是穿装防护胶套的余量，不会出现夹紧后保温层被压溃、防护套破损的问题。安装孔的孔径适配常规的外六角螺栓或自攻螺钉，不需要额外定制特殊规格的紧固件，现场安装时可以直接选用通用标准件完成装配，降低施工的配件成本。

　　在细节处理上，弧形段的两端边缘做了微小的倒角处理，安装时不会刮伤被夹持件的表面防护层，尤其是在固定带绝缘外皮的传感线缆、或是带防腐涂层的管道时，这个倒角结构能有效避免安装过程中划坏防护层，影响构件的使用寿命。整个构件没有多余的冗余结构，折弯成型后不需要额外的切削加工，生产时可以直接通过钣金下料、折弯两道工序完成成型，加工效率高，适合批量生产应用，在各类设备装配、管线布设项目中，属于通用性极强的基础固定构件。实际选型时，只需要根据被夹持件的外圆直径匹配对应曲率的规格，再根据安装基面的承载能力选择对应厚度的板材型号，就能满足绝大多数场景的固定需求，不需要做额外的结构修改。
