长丝挤出机安装固定支撑支架结构

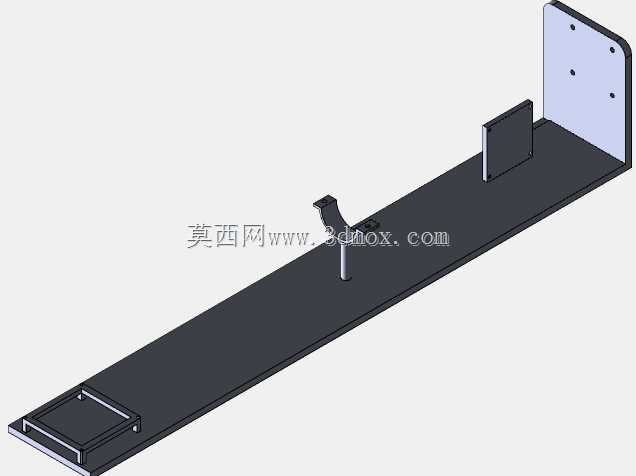

　　在长丝类挤出成型生产场景中，这类支撑支架是挤出单元与机架主体衔接的核心承载构件，日常生产里需要承担挤出组件、导向组件以及末端出料定位组件的全部静载荷，同时还要抵消挤出过程中螺杆送料带来的持续微幅振动，避免振动传导至机架引发整体共振，影响长丝成型的线径稳定性。从结构设计逻辑来看，整体采用长条形板式承载主体作为基底，一端设置垂直安装立板，立板上预留多组阵列排布的安装孔位，用于和挤出机的动力端箱体进行螺栓锁附，保证动力输出端的同轴度基准不会因为长期运行出现偏移；基底平面上依次设置了多组不同高度的定位挡块与安装凸台，分别对应加热料筒段、冷却导向段、丝束定位件的安装位置，每一处安装位的孔位都做了沉头处理，

　　避免螺栓凸起刮蹭经过的丝束或者操作人员的工装。设计过程中首先要确认安装边界，基底的总长度需要覆盖从动力端连接位到丝束出料导向位的全部行程，宽度方向要预留两侧的工装操作空间，方便后期维护时拆装加热圈、温度传感器等外围配件，垂直立板的高度要匹配挤出机动力输出轴的中心高度，保证料筒安装后保持水平状态，避免料筒倾斜导致内部熔体流动不均，出现长丝粗细偏差超标的问题。承载板的厚度选择需要结合挤出单元的总重量做挠度校核，确保满载运行时板体的最大变形量控制在0.1mm以内，防止因为板体下弯导致料筒与螺杆出现同轴度偏差，加剧螺杆磨损。基底末端设置的框型定位结构，是用于安装丝束冷却前的定位导件，保证熔融态的丝束从料筒挤出后能精准进入冷却水槽的导向轮，

　　不会因为偏移出现断丝或者丝束粘连的问题；板体上预留的小直径凸台安装位，用于固定丝束张力检测的触发拨片，生产过程中丝束的张力波动会通过拨片传递给后方的传感元件，实现挤出速度的实时闭环调整。这类支架的安装基准面都做了铣平处理，安装时首先将垂直立板与动力端箱体锁附，再调整基底的水平度，通过底部的调整垫片将整体水平误差控制在0.05mm/m以内，最后锁紧所有连接螺栓并加装防松垫片，避免长期振动导致螺栓松动。实际应用中，这类支架不仅要满足静态的承载需求，还要考虑生产现场的温度影响，因为靠近挤出机加热段的区域温度会比常温高出30-40℃，选材时需要选用线膨胀系数较低的结构钢材，避免温度变化导致支架变形，影响各组件的位置精度。

　　板体上的各个安装挡块都采用了可拆卸式设计，当需要更换不同规格的挤出料筒或者调整丝束导向位置时，只需要松开挡块的锁紧螺栓调整位置即可，不需要对支架主体进行二次加工，提升了构件的通用性。在三维建模过程中，所有安装孔位的位置度公差都需要严格匹配对应配件的安装尺寸，尤其是垂直立板上的动力端连接孔，需要和挤出机箱体的安装孔位做同轴度配合验证，避免出现装配干涉；基底上的各个凸台高度需要逐一匹配对应配件的安装高度，保证料筒安装后各个支撑点受力均匀，不会出现局部应力集中导致板体变形。
