长丝挤出机用外六角螺纹喷嘴结构

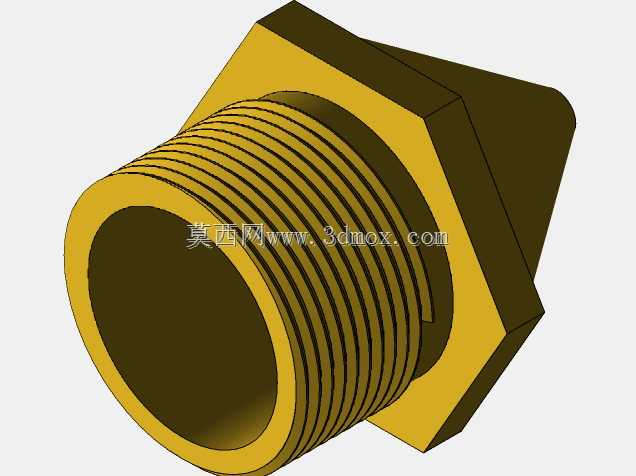

　　该零件作为长丝挤出设备的出料端核心连接件，主要应用于塑料熔态物料的挤出成型工位，承担着连接挤出机料筒出料段与后续成型流道的作用，是熔料从料筒进入定型通道的最后一道衔接结构。在实际生产场景中，这类喷嘴需要承受180-260℃区间的持续工作温度，同时要耐受熔料输送过程中产生的10-25MPa工作压力，因此结构设计上优先考虑密封可靠性与安装便捷性。从结构特征来看，零件一端采用标准外螺纹结构，螺纹段的牙型精度直接决定了与料筒连接后的密封效果，设计时螺纹公差选用6g级，既保证装配时的旋合顺畅度，又能避免高温下螺纹受热膨胀出现卡滞或泄漏问题；螺纹根部设计有退刀槽结构，退刀槽宽度控制在1.5倍螺距，既方便螺纹加工时的退刀操作，

　　也能减少螺纹根部的应力集中，避免长期受压力脉冲作用出现根部开裂。零件中部采用外六角结构，六角对边尺寸按照标准紧固件的扳手空间设计，预留足够的扳手夹持余量，安装时可以使用标准开口扳手或套筒进行紧固，拧紧力矩控制在35-45N·m，既能保证端面密封的压紧力，又不会因力矩过大导致螺纹变形或六角棱边崩损。零件的另一端为锥形过渡流道，流道内壁做光滑圆弧过渡，没有直角拐点，能够减少熔料在流道内的滞留死角，避免熔料长时间滞留在流道内出现过热降解，影响挤出长丝的成型质量；流道出口的直径根据长丝的成型规格做匹配设计，内壁粗糙度控制在Ra0.8以下，降低熔料流动时的阻力，保证出料的均匀稳定性。在安装边界方面，

　　零件装配后六角端面与料筒贴合面之间需要加装耐高温铜垫片，垫片压缩量控制在厚度的20%-30%，实现高温高压下的端面密封；零件整体的轴向长度经过优化，在保证螺纹旋合长度不小于1.2倍螺纹公称直径的前提下，尽可能缩短流道长度，减少熔料在喷嘴内的停留时间，适配热敏性塑料的挤出加工需求。设计过程中还考虑了零件的加工工艺性，外六角结构采用冷镦成型后再精加工螺纹与流道，相比全切削加工能够提升零件的整体结构强度，同时降低加工成本；流道部分采用深孔钻加工后再做抛光处理，保证内壁的光滑度要求。在实际设备维护场景中，这类喷嘴属于易损连接件，当出现流道磨损、螺纹损伤或密封失效时可以快速更换，六角结构的设计也使得拆卸操作无需专用工具，

　　在生产现场就能完成快速拆装，减少设备停机维护的时间。零件的材质选用38CrMoAl氮化钢，经过调质与表面氮化处理后，表面硬度可以达到HV900以上，既能够耐受熔料中填充玻纤的磨损，也具备足够的高温强度，长期在高温工作环境下不会出现变形或强度下降问题。
