长丝挤出机筒体安装结构三维设计

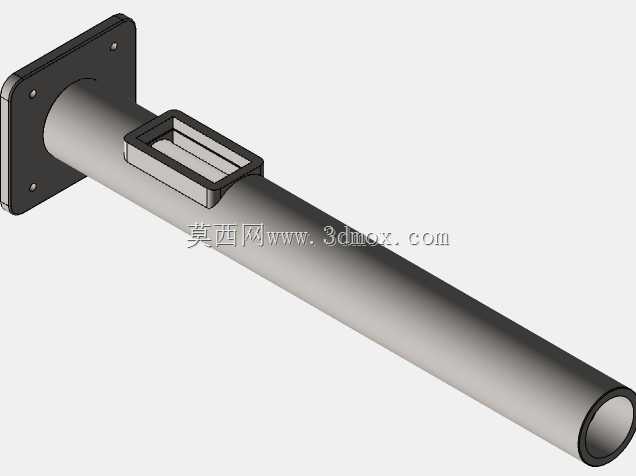

　　长丝挤出机筒体是挤出成型设备的核心承压与输送部件，在化纤长丝生产、塑料改性造粒、3D打印耗材挤出等场景中承担着物料熔融输送、压力建立的关键作用，其结构设计合理性直接影响挤出过程的压力稳定性、物料塑化均匀度与设备连续运行时长。该筒体采用带方形安装法兰的悬臂式结构设计，法兰端作为整机安装基准，通过四角的安装孔与挤出机减速箱输出端的定位端面配合，保证筒体轴线与螺杆驱动轴线的同轴度，避免螺杆运转过程中出现扫膛、偏磨问题。筒体主体为等径厚壁无缝管结构，内壁粗糙度要求控制在Ra0.8以内，减少物料输送过程的阻力残留，避免长时间停机后物料碳化结焦影响后续生产。筒体中段设置的方形开口为排气与加料接口安装位，开口处做了加厚凸台处理，

　　凸台平面铣平后预留螺纹安装孔，可适配排气室、侧向喂料装置或者真空抽气组件，满足不同物料加工时的排气、补加填充料需求，凸台与筒体主体的连接位置做了圆弧过渡处理，减少应力集中，避免长期高温工作下出现焊缝开裂问题。筒体末端为出料端，内孔做了微小的锥度收口设计，与挤出模头的连接端面配合时，可保证料流通道无台阶死角，避免物料滞留分解。从安装边界来看，方形法兰的边长尺寸需匹配对应型号挤出机的减速箱输出法兰尺寸，安装孔的孔位公差需控制在±0.02mm以内，保证安装后筒体的径向跳动量不超过0.03mm/m，避免螺杆与筒体内壁出现摩擦。筒体的长度与内径比值根据长丝挤出的工艺要求设定，长径比适配常规PA、PET、PLA等长丝加工的熔融塑化行程需求，

　　壁厚设计兼顾加热圈的安装空间与承压能力，外壁预留加热圈、温度传感器的安装位，可分段控制筒体各段的加工温度，适配不同物料的熔融温度曲线。设计过程中需重点考虑筒体工作时的热膨胀量，在法兰端与减速箱连接位置设置隔热垫片，避免热量传导至减速箱导致润滑油温升过高，同时筒体的支撑结构需预留热膨胀的伸缩余量，避免高温工作时筒体出现弯曲变形。筒体的进料端靠近法兰位置，内壁可开设轴向冷却水槽，配合进料段的冷却水套，避免物料在进料段过早熔融出现架桥问题，保证物料稳定输送。该筒体结构可适配直径匹配的挤出机螺杆，配合螺杆的压缩段、计量段完成物料的输送、压实、熔融、均化全过程，其结构强度需满足最大挤出压力下的承压要求，

　　通常按照不低于30MPa的工作压力进行壁厚校核，避免高压下筒体出现变形破裂。在三维建模过程中，需重点保证筒体内孔的圆柱度、法兰端面与筒体轴线的垂直度、安装接口的平面度等形位公差，同时对各连接位置的过渡圆角、安装孔的沉头深度等细节做准确还原，方便后续工程出图与加工制造。
