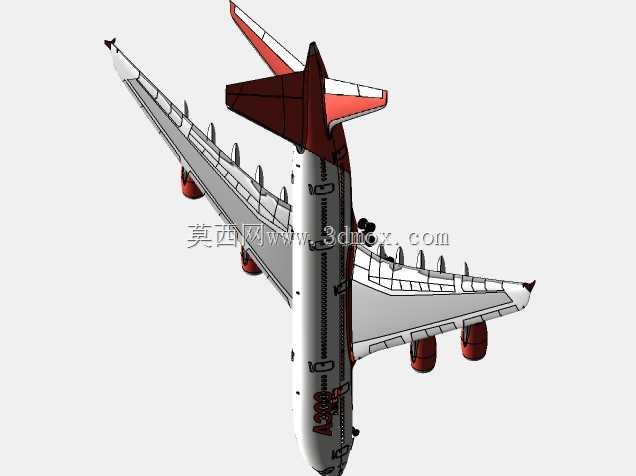

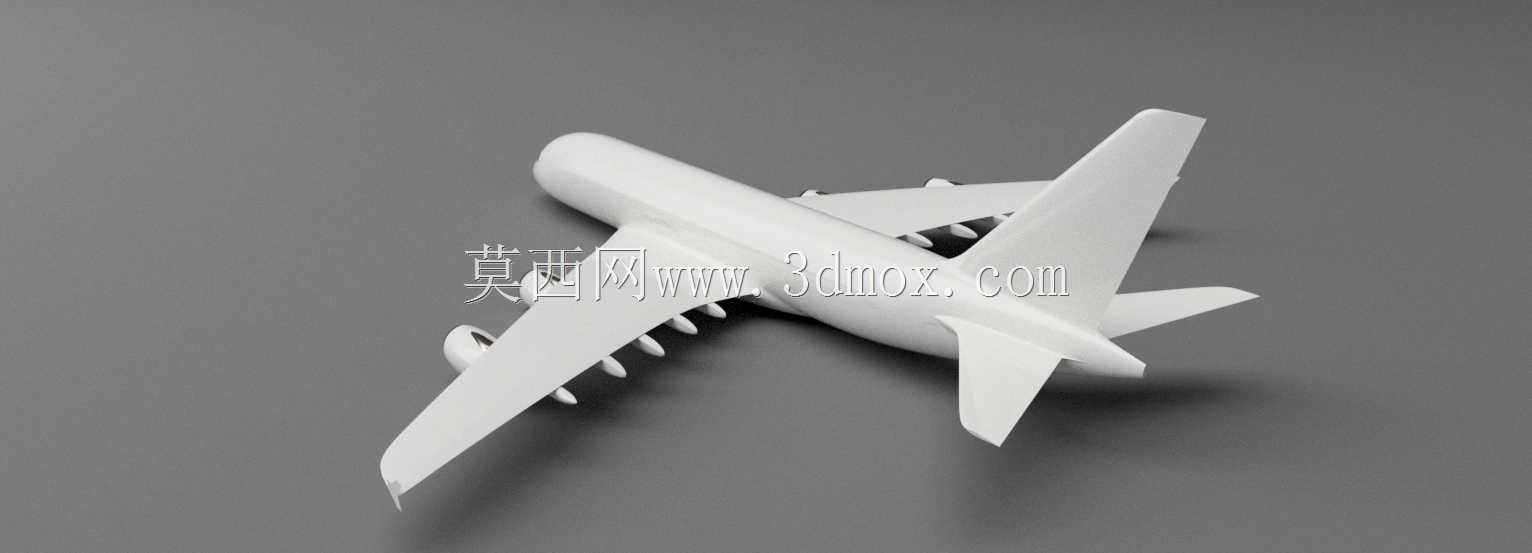

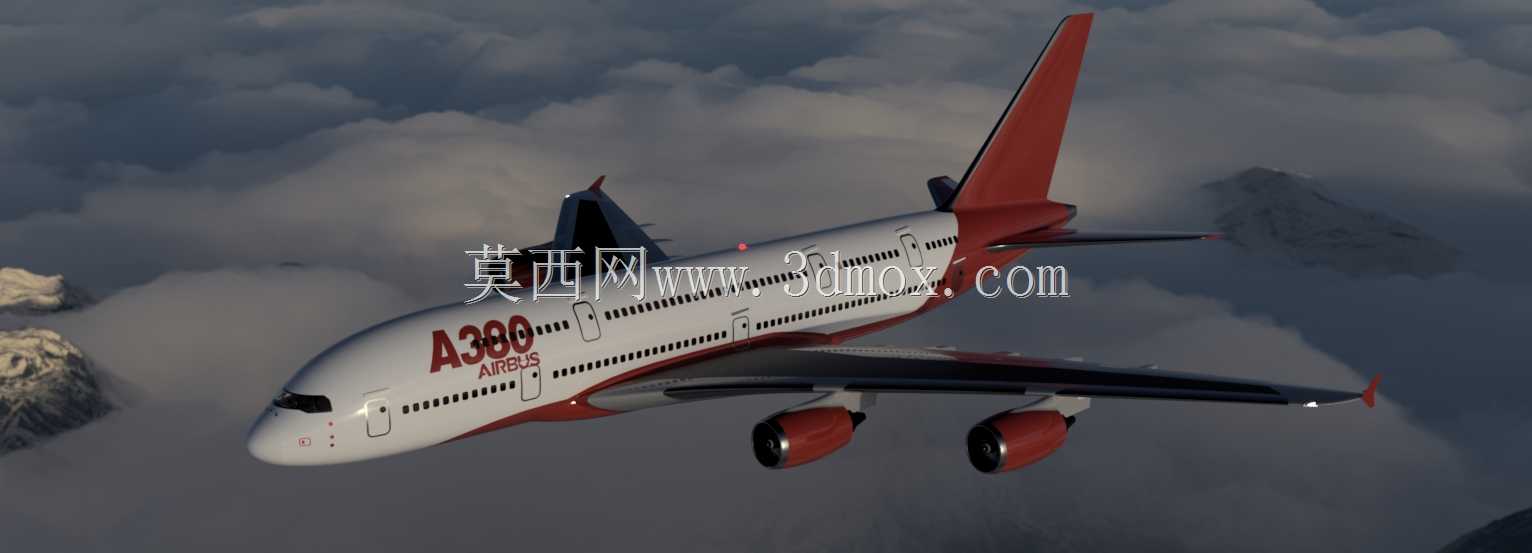

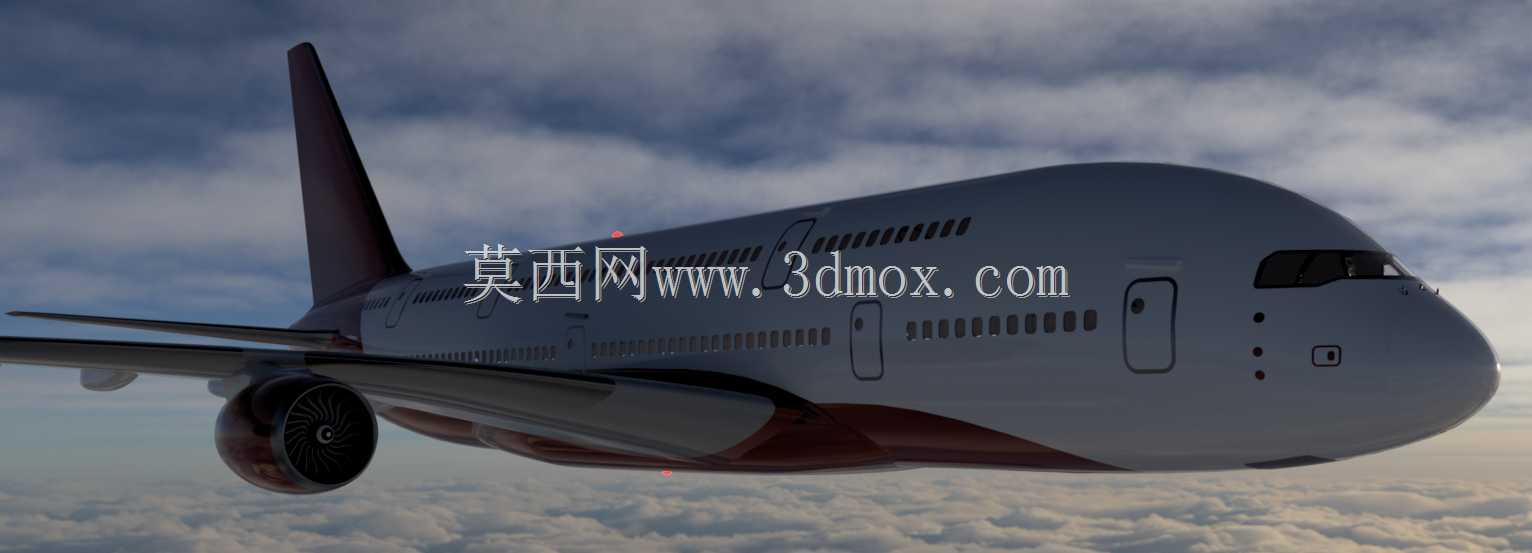

空中客车A380-800宽体民航客机三维建模

　　该模型还原的是四发宽体民用干线客机，这类机型主要承担国际长航线高密度旅客运输任务，单架次可承载数百名乘客完成跨洋、跨洲际的长距离航空出行，是民航运输体系中大运力航段的核心运载装备。建模过程中优先还原了整机的气动布局特征，机身采用典型的宽体双层客舱截面设计，上客舱沿机身纵向从机头区域延伸至机翼后缘之后，下舱同时兼顾行李货舱与机载设备舱的空间划分，机身长细比、机头雷达罩的流线弧度、机尾锥段的收敛角度都严格匹配实机的气动设计要求，保证机身曲面的连续性，避免出现曲率突变影响气动仿真的参考价值。机翼部分采用了适配超临界翼型的后掠翼设计，建模时还原了机翼的下反角、安装角参数，以及翼面的前缘缝翼、后缘襟翼、副翼的分区结构，

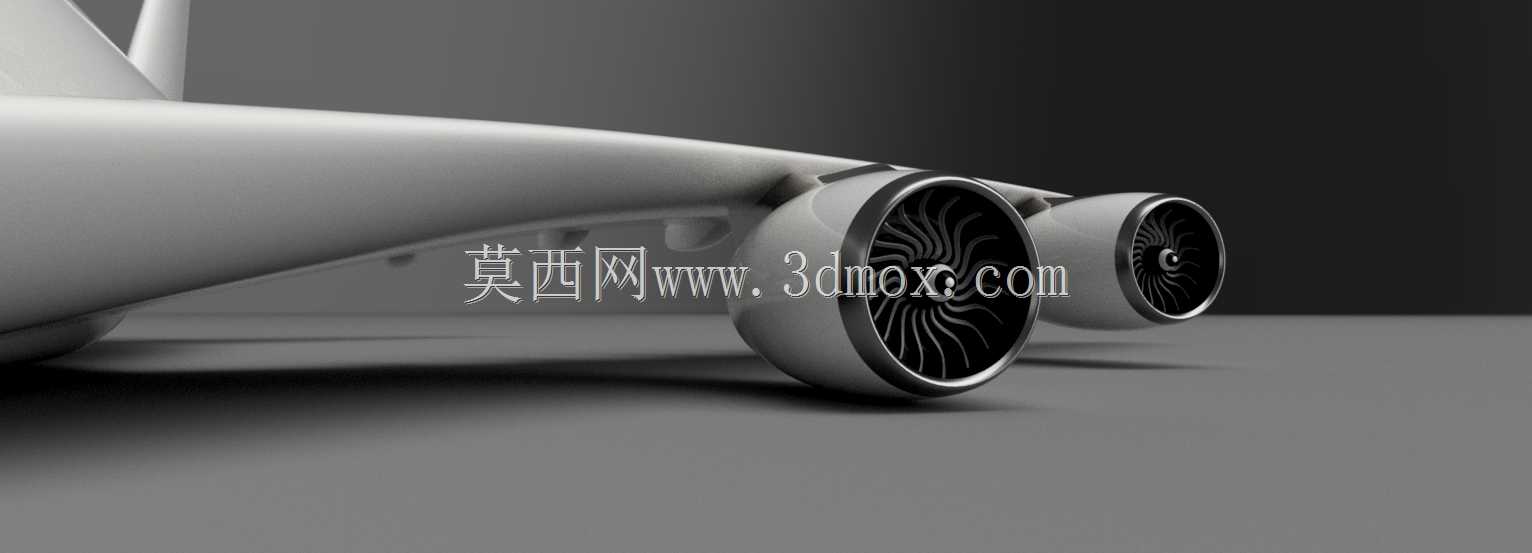

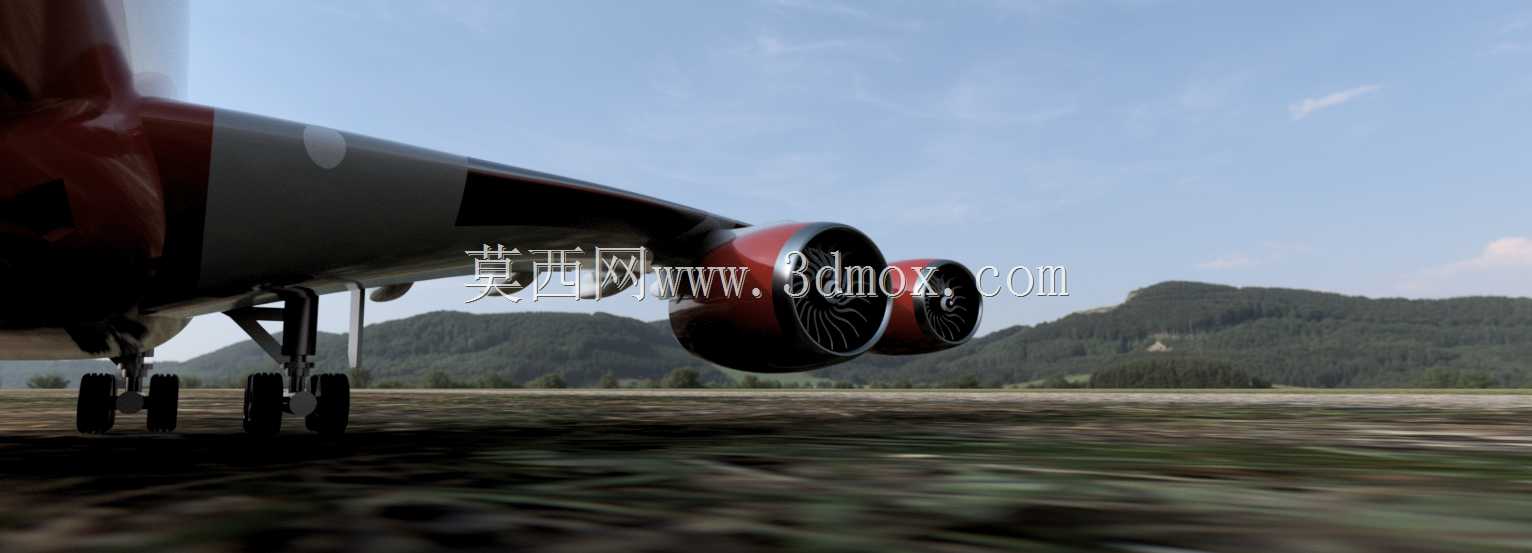

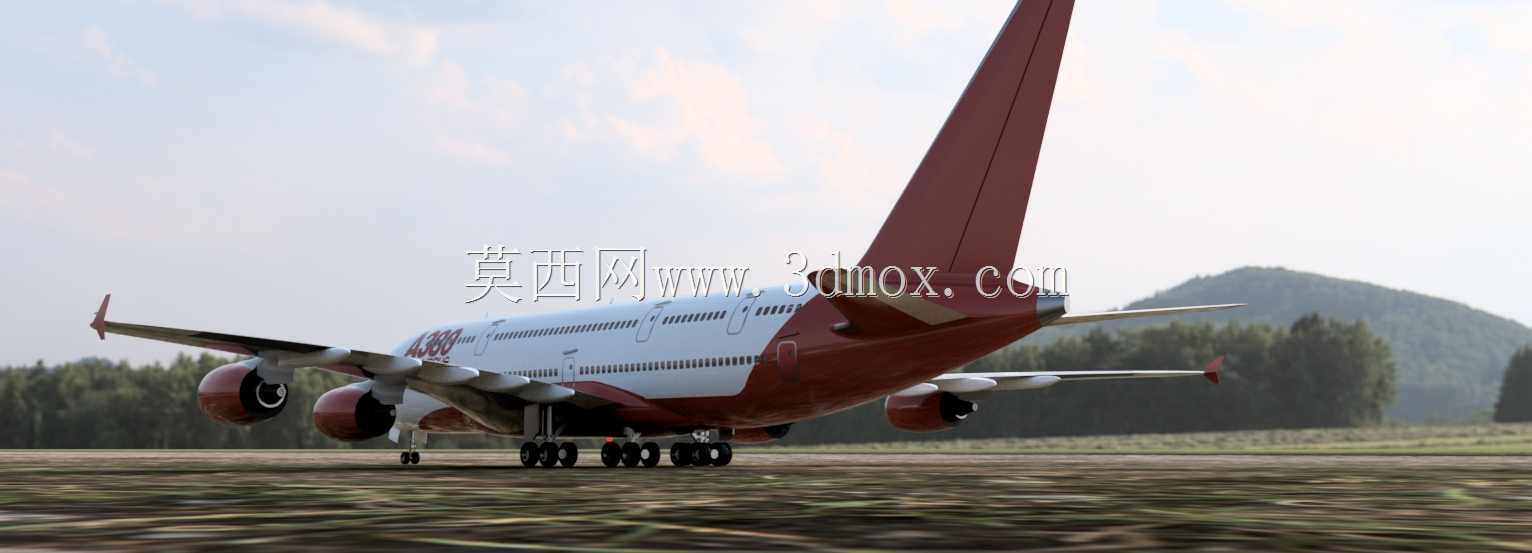

　　翼下吊挂的四台大涵道比涡扇发动机短舱，其挂架的连接位置、短舱的进气道与尾喷口的流线造型都做了精准还原，同时还原了翼尖的翼梢小翼结构，这部分结构是降低巡航阶段诱导阻力的关键设计，建模时保证了小翼与主翼面的过渡曲面顺滑，无拼接棱角。尾翼部分采用常规的垂尾加平尾布局，垂尾的后掠角度、方向舵的分区，平尾的安装位置与升降舵结构都对应实机结构，垂尾前缘的弧度、平尾的翼型截面都符合高速巡航的气动要求。起落架部分还原了前三点式起落架的布局，前起落架为双轮结构，布置在机头下方的承力框位置，主起落架为多轮多支柱结构，布置在机翼根部与机身连接的承力区域，起落架舱门的开合边界、收放路径的空间预留都在建模时做了对应处理，保证结构运动时不会与周边机身、

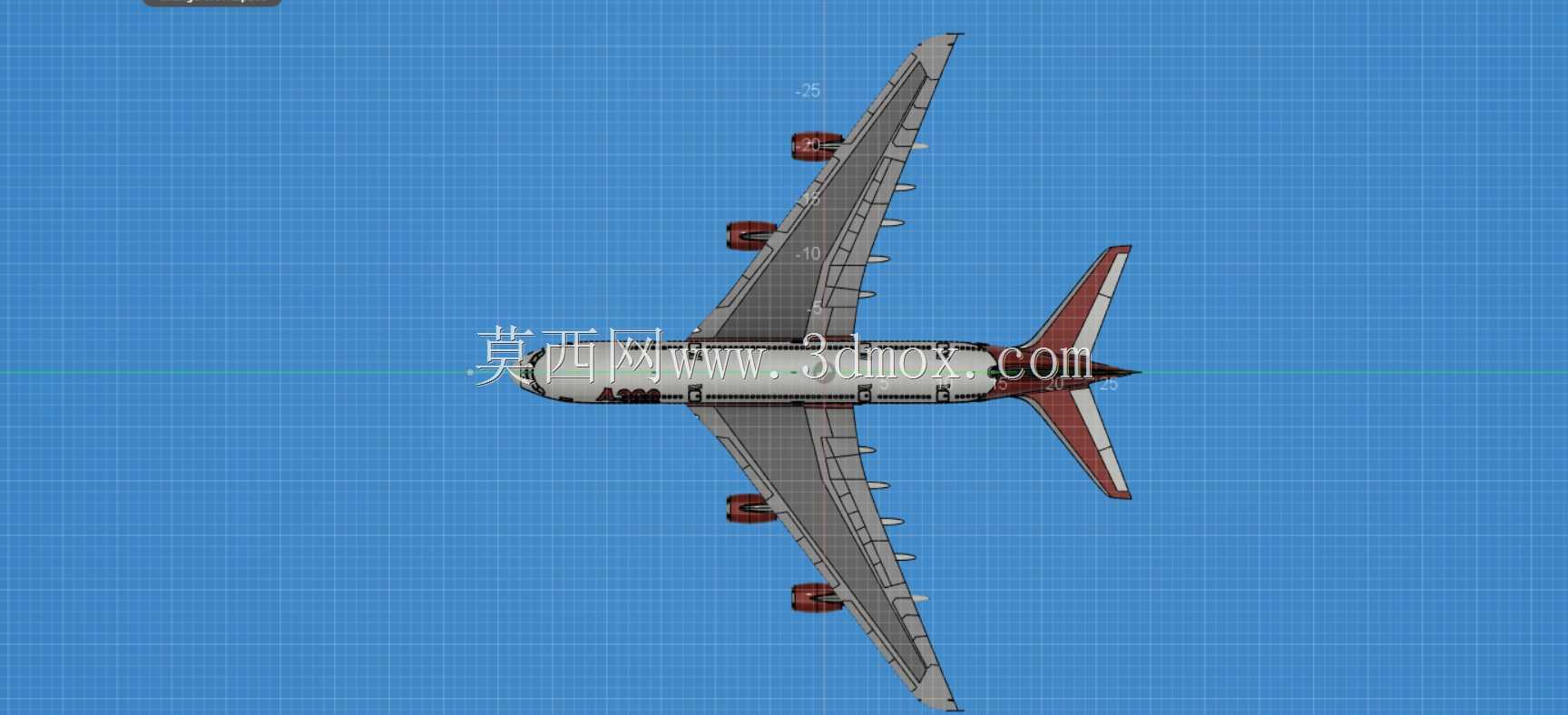

　　翼面结构产生干涉。建模过程中对整机的外形尺寸边界做了严格控制，机身总长度、翼展宽度、垂尾顶端到地面的高度都匹配实机的实际尺寸参数，可用于机场地面保障设备的适配性仿真验证，比如廊桥对接位置的匹配、地勤服务车辆的作业空间校验、停机位划线的尺寸参考等场景。客舱部分的舷窗沿机身纵向成排布置，前后货舱的舱门位置、机身前部的乘客登机门、勤务门、应急出口的位置都对应实机的布局，机身表面的蒙皮分块、检修口盖的位置也做了示意性还原，可用于民航维修培训的可视化教学场景，帮助机务人员快速熟悉机身外部的结构分区与检查点位置。从设计思路上，该模型采用分层建模逻辑，机身、机翼、尾翼、发动机、起落架各自为独立的子装配体，

　　方便后续根据不同仿真需求替换对应部件的细节模型，比如做气动仿真时可替换为更光顺的无分缝曲面模型，做结构强度仿真时可在对应承力位置添加内部框梁结构，做地面运行仿真时可替换起落架的活动关节结构实现收放、转向动作的模拟。模型的曲面建模采用G2连续标准，保证机身、翼面的曲面顺滑度，可直接用于渲染场景制作，比如民航主题的科普展示、航空类展馆的数字展项制作，也可作为飞行动力学仿真的基础外形模型，为气动参数计算提供准确的几何输入。在实际工程应用中，这类大飞机的三维外形模型还可用于机场净空评估，模拟飞机在滑行、起飞、降落阶段的外形轮廓与机场周边障碍物的净距校验，也可用于应急救援场景的模拟，比如舱门位置与应急滑梯的展开空间匹配、地面救援车辆的作业位置规划等。建模时还考虑了不同场景的使用需求，模型的坐标原点设置在机身轴线与机翼前缘的交点位置，方便在不同仿真环境中快速对齐坐标，各部件的枢轴点都设置在实际的转动关节位置，比如襟翼的转动轴、起落架的收放转轴、方向舵的转动轴，无需额外调整枢轴即可直接添加运动约束做机构运动仿真。
