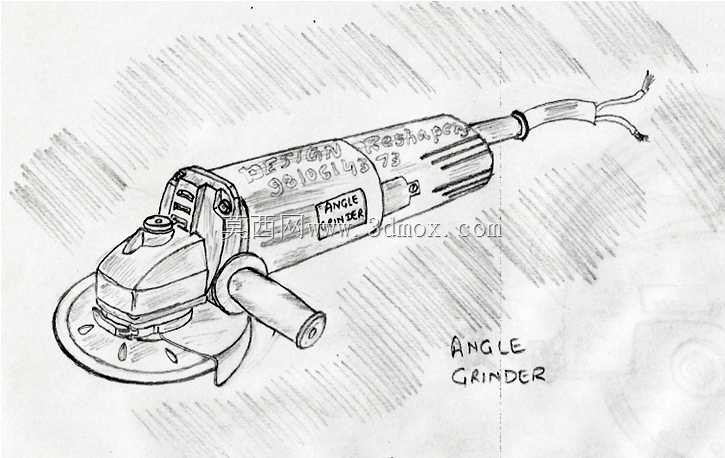

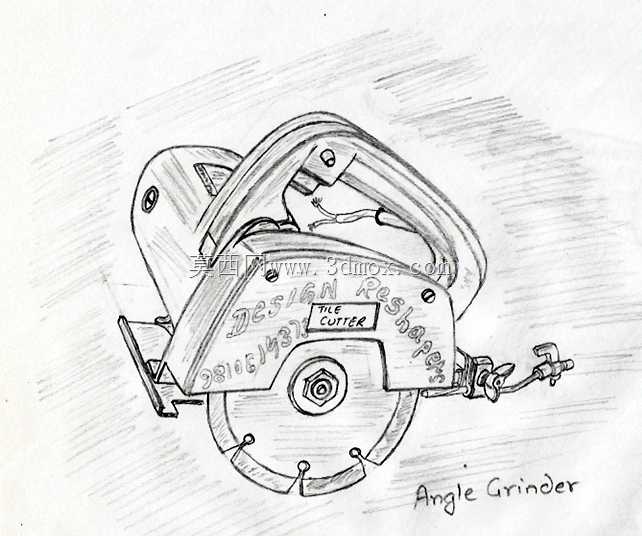

角向磨光机手绘结构方案设计

　　在金属构件现场修配、家装石材裁切、五金件焊后打磨这类作业场景里，角向磨光机是一线操作人员接触频率极高的手持动力工具，这份手绘方案完整还原了常规100mm盘径角磨机的整体结构布局，从握持受力点到动力输出端的位置关系都做了贴合实际使用习惯的排布。先看实际作业中的功能覆盖，这类设备核心是通过高速旋转的磨片、切割片完成金属焊缝余高打磨、型材下料切割、石材边角修磨、漆面锈层去除等工作，作业时操作人员通常一手握持主手柄，一手握持侧置辅助手柄，来抵消磨片接触工件时产生的反扭矩，因此草图里特意把辅助手柄的安装位置设置在减速箱侧方的螺纹孔位，这个位置距离磨片工作端的距离刚好适配成年操作者的手臂自然伸展范围，不会因为力臂过长导致操作疲劳，

　　也不会因为距离磨片过近存在碎屑飞溅的安全隐患。从结构设计思路来看，草图里把机身分成了三个核心区段：尾部的电源线出线端做了防弯折的护套结构，避免作业时反复弯折电源线导致线芯断裂；中段的电机仓采用了符合人手握持弧度的柱形轮廓，表面预留的散热槽位置刚好对应内部串激电机的定子散热区域，能保证长时间高负载作业时电机热量及时散出，不会出现过热烧机的问题；前端的减速箱部分采用锥齿轮传动的布局，把电机输出的轴向旋转转换为垂直于机身的磨片旋转，这个传动比的匹配是这类工具的设计核心，既要保证磨片端有足够的磨削扭矩，也要控制空载转速在安全阈值内，避免磨片超速碎裂。再看安装边界与尺寸适配，常规同规格角磨机的整机长度通常控制在300mm左右，

　　磨片防护罩的半径比磨片半径大15mm左右，刚好能挡住磨片碎裂时甩出的碎片，草图里的防护罩轮廓完全贴合这个安全设计要求，防护罩的开口角度也控制在120度以内，只露出朝向工件的作业区域，其余方向全部做遮挡。开关的位置设置在主手柄的拇指可控区域，操作人员握持手柄时不需要挪动整只手就能完成启停操作，在遇到突发卡滞情况时可以快速断电。侧手柄的安装螺纹采用通用的M10标准规格，用户可以根据自己的操作习惯选择安装在左侧或者右侧，适配左利手和右利手操作者的不同需求。磨片的夹紧机构采用压板加锁紧螺母的结构，更换磨片时只需要用专用扳手卡住输出轴的定位槽，就能拧下螺母更换不同功能的工作头，不需要额外拆解机身外壳。在实际工况适配方面，

　　这个结构方案考虑到了作业环境多粉尘的特点，在电机输出轴和减速箱的衔接位置预留了密封毡圈的安装槽，能阻挡打磨产生的金属碎屑、石粉进入传动舱和电机内部，延长轴承和齿轮的使用寿命。机身尾部的电源线采用橡胶护套出线，长度预留通常在2米以上，适配车间、装修现场不同的电源接驳距离，不需要频繁拖拽接线板。整机的重量分配做了优化，电机部分的重量占整机重量的60%左右，重心落在握持主手柄的掌心位置，长时间举持作业时不会出现头重脚轻的情况，降低操作人员的手腕负荷。另外草图里标注的机身表面防滑纹理位置，刚好对应握持时手指的贴合区域，即使手上沾有油污、切削液也能稳定握持，不会出现打滑脱手的风险。从结构强度角度考虑，减速箱壳体采用铝合金压铸的结构设计思路，既保证齿轮啮合的支撑刚度，也能辅助传动部分散热，相比塑料壳体的耐用性提升明显，适合工地、车间这类粗重作业场景使用。磨片的额定工作线速度匹配80m/s的安全标准，防护罩的连接采用抱箍加紧固螺钉的结构，作业时不会因为振动出现防护罩移位的问题，保障操作安全。
