手动杠杆式快速压紧夹持机构

　　在工装夹具设计、非标自动化产线搭建、仪表装配工位的日常作业中，工件的快速定位压紧是直接影响作业效率与装夹精度的核心环节，这款手动杠杆式压紧机构正是针对小尺寸工件快速装夹需求开发的实用结构。从实际应用场景来看，该类压紧结构常被布置在焊接工装台、装配流水线定位工位、检具基准台面上，用来对厚度在适配范围内的板件、小型壳体、型材工件施加稳定的垂直压紧力，替代传统螺栓压板的繁琐装夹流程，单工位装夹动作可在一秒内完成，大幅降低重复装夹的辅助工时。

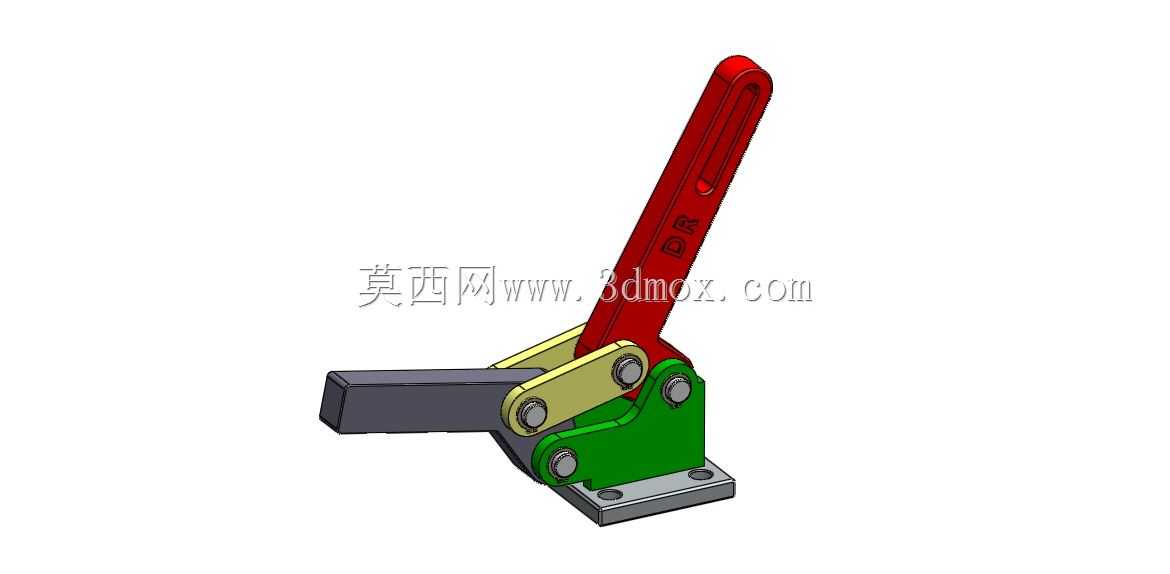

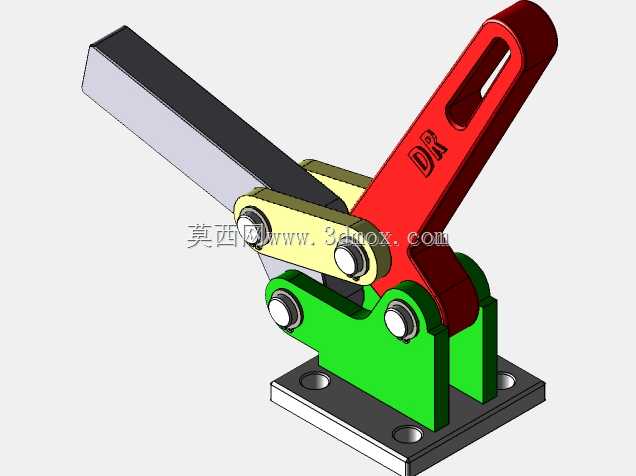

　　从功能特性上看，这款压紧机构采用肘节式死点锁止原理，当红色操作手柄下压至锁止位置时，连杆机构刚好越过机械死点，此时即便工件受加工振动、外力扰动，压紧状态也不会自行松脱，能持续提供稳定的夹持力；反向扳动手柄即可快速解锁，抬起压臂后工件可直接取放，无多余操作步骤。压臂采用长槽孔设计，可根据工件实际高度、压紧点位置调整压头的伸出长度与安装位置，适配不同轮廓尺寸的工件装夹需求，无需额外加工转接件即可完成适配调整。

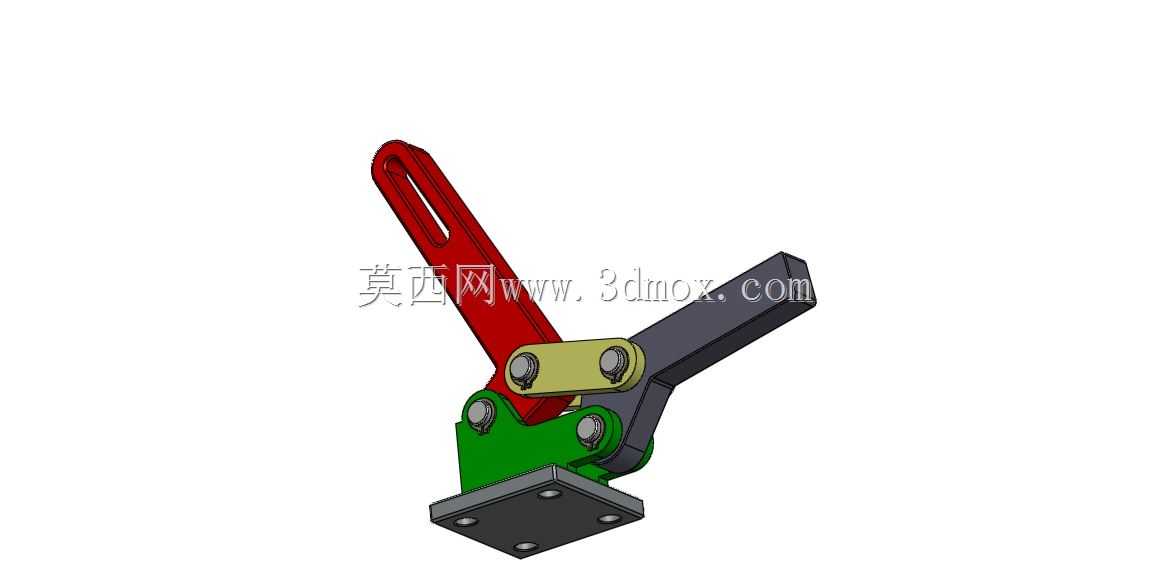

　　设计思路层面，整个机构的受力路径经过明确规划：操作端的人力通过杠杆手柄放大扭矩，经两组铰接连杆传递至压臂，最终将力垂直作用在工件表面，底座作为承载基础，所有铰接点均采用销轴加衬套的连接形式，既保证转动副的灵活度，又能承受长期反复开合带来的磨损，日常维护仅需定期在铰接点加注润滑脂即可，无复杂易损件。底座采用带安装孔的平板式结构，四个安装孔位呈对称布置，可通过内六角螺栓直接固定在工装台面、型材框架或者设备基座上，安装时无需额外制作复杂转接支架，适配绝大多数工业场景的安装基准。

　　关于安装边界与外形尺寸，该机构整体安装 footprint 较小，底座的长宽尺寸适配小型工装的紧凑布局需求，锁止状态下手柄的最高点高度不会对周边作业空间造成过多占用，压臂抬起后的开合角度足够大，能留出充足的工件取放空间，避免上下料时工件与压臂发生干涉。压臂的压紧端面可根据实际使用需求加装橡胶压头、聚氨酯垫块或者金属压头，防止压紧过程中划伤工件表面，适配不同材质工件的装夹防护要求。在仪表制造场景中，这类压紧夹常用来固定小型壳体类零件，完成引脚焊接、外壳装配、性能检测等工序的工件定位；在夹具制造领域，它可作为模块化夹具的标准压紧单元，搭配定位块、支承座等元件快速组合成专用工装，缩短工装设计与制造周期。整个机构的所有铰接销轴均做了防脱处理，长期反复操作不会出现销轴窜出、零件散落的问题，结构可靠性足以满足工业场景高频次操作的使用要求，不会因为长期使用出现锁止失效、压紧力衰减的问题。
