0.5吨负载双耳环式液压油缸结构

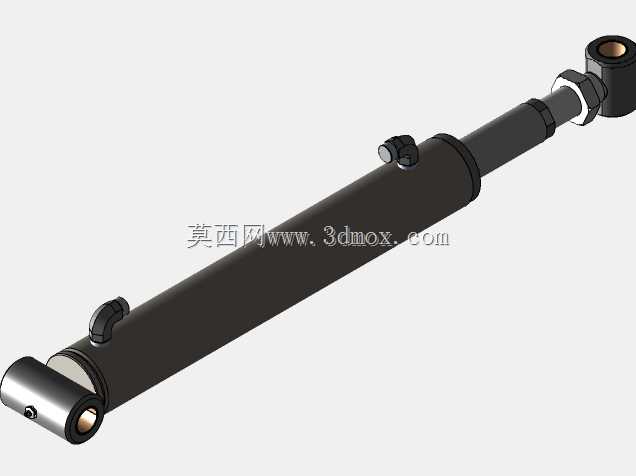

　　在小型工装夹具、轻型物流举升台、农用辅助机具、小型自动化生产线的工件推送工位里，这类额定负载0.5吨的液压油缸是非常常见的直线执行元件，相比同负载等级的气缸，它的输出力密度更高，运行平稳性更强，不需要搭配大口径气源管路就能稳定输出推力，在供电稳定但气源配套不完善的车间场景里适配性更强。从结构设计来看，这款油缸采用双耳环铰接式安装结构，缸筒端与杆端都配置了带衬套的铰接耳环，安装时可以通过销轴与设备机架、执行负载端连接，能够补偿小范围的安装角度偏差，避免缸杆承受径向弯矩导致密封件偏磨、杆体拉伤的问题，这类安装形式在需要小幅摆动的举升、翻转工位上应用极广，比如小型自卸机具的货箱举升、工装夹具的压紧臂驱动，

　　都不需要额外加装导向支座来抵消侧向力，铰接结构本身就能适配动作过程中的角度变化。缸体上集成了两个侧装式油口，油口位置靠近缸筒两端的端盖处，布管时可以顺着缸体轴向排布液压管路，避免管路与周边设备结构产生运动干涉，油口采用标准公制细牙螺纹连接，能够适配常规的液压软管与硬管接头，现场装配时不需要额外加工转接接头。缸杆伸出端配置了锁紧螺母与调节垫环，可以根据实际安装行程需求微调杆端连接位置的初始间距，补偿加工与装配过程中产生的尺寸累积误差，不需要额外加工调整垫片就能完成安装对位。从密封结构的设计逻辑来看，缸筒内部的活塞密封采用组合式密封结构，搭配导向环支撑活塞，避免活塞与缸筒内壁直接接触产生金属摩擦，既降低了运动过程中的爬行风险，

　　也能延长密封件的使用寿命；杆端密封采用防尘圈+主密封+缓冲密封的组合配置，能够阻挡车间环境里的铁屑、粉尘随杆体伸缩进入缸筒内部，同时缓冲油缸启停过程中的压力冲击，避免高压油液瞬间冲击损坏密封件。外形尺寸方面，这款油缸的缸体外径适配0.5吨负载下的工作压力需求，缸筒壁厚满足常规16MPa系统压力下的强度要求，不会在满载工况下出现鼓胀变形；缸杆直径经过压杆稳定性校核，在全行程伸出状态下承受额定轴向推力时不会出现失稳弯曲，杆端耳环与缸尾耳环的销轴孔同轴度控制在合理公差范围内，安装后不会出现卡滞问题。安装边界上，需要预留足够的空间布置两侧的液压管路，同时要保证缸体摆动范围内没有结构干涉，铰接销轴的安装方向要与负载摆动的平面垂直，

　　避免销轴承受额外的扭转力矩；油口连接时要注意进出油方向对应油缸的伸出、缩回动作，接反后会导致动作逻辑反向，现场调试时需要先空载往复动作几次，排出缸内空气后再加载运行，避免出现爬行、抖动的问题。在实际选型应用中，这类小吨位油缸经常被用于替代重型气缸，在需要稳定输出推力、工位行程不长的场景下，搭配小型液压站就能独立工作，不需要像气缸那样配置大流量气源处理元件，整体占用的安装空间更小，输出力的调节也更方便，只需要调整系统溢流阀的压力就能精准控制输出推力大小，适配不同压紧力、举升力需求的工位。缸体表面采用发黑处理，具备基础的防锈能力，在普通车间环境下长期使用不会轻易锈蚀，如果是在潮湿、有腐蚀性介质的场景下应用，还可以更换为镀锌或者不锈钢材质的缸杆与缸筒，拓展适用场景。
