立式工业烘干固化炉三维结构设计

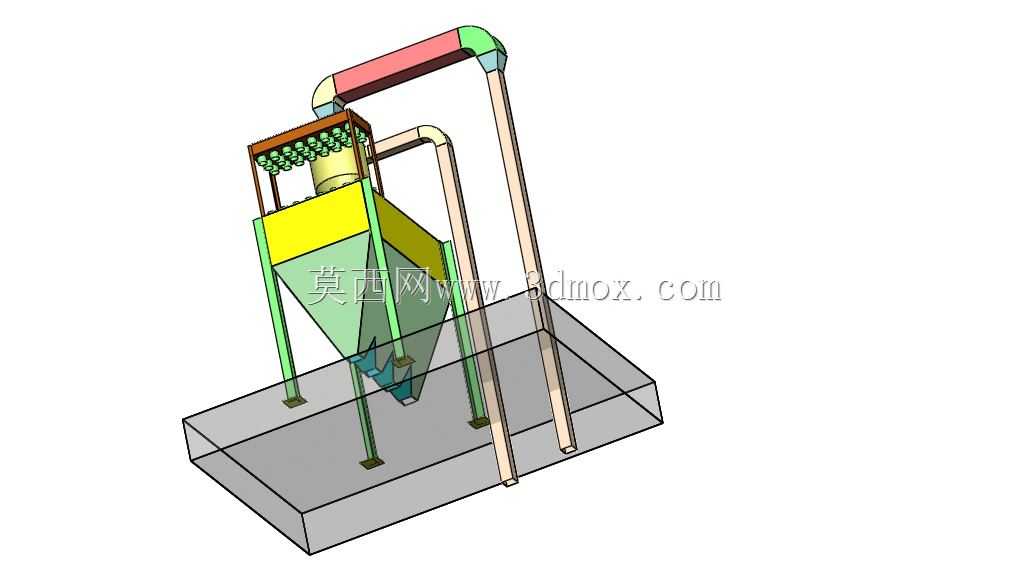

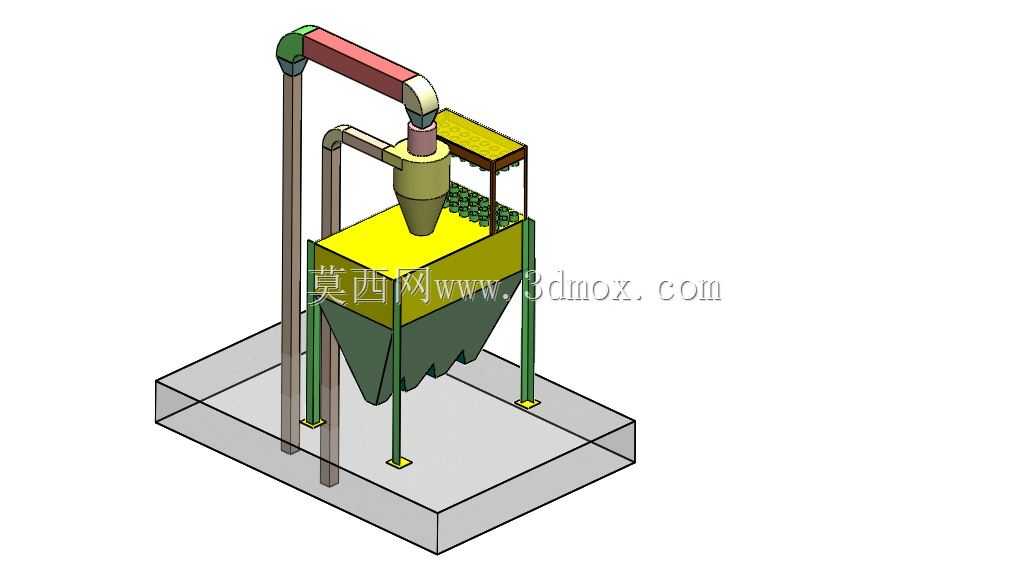

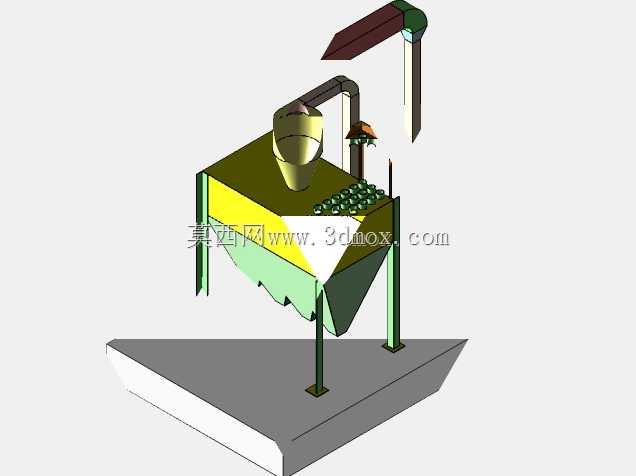

　　该设备主要面向小型五金工件、塑胶件表面涂装后的烘干固化工序，也可适配电子元器件的低温老化、农副产品的批量脱水干燥场景，在小型加工车间、表面处理生产线、实验室小批量试制环节都有适配空间。设备整体采用立式框架布局，底部为矩形安装底座，作为整个设备的承重基准，安装时需要保证底座平面水平度误差控制在每米0.5毫米以内，避免上部框架倾斜导致内部风道偏移、热风分布不均的问题。底座上方设置锥形料斗腔体，锥角设计为60度，既可以保证待处理物料能够依靠自重向腔体中部聚拢，也能避免物料在腔壁堆积残留，腔体下部设置出料接口，可对接后续输送线实现连续化作业，腔体上部为直筒段作业区，四周布置支撑立柱，采用矩形型钢焊接成型，立柱与底座之间通过角码螺栓连接，

　　既保证整体结构刚性，也方便后期拆解维护。设备顶部设置热风循环管路，其中横向布置的保温风管连接腔体顶部出风口与侧部回风口，风管外部包覆保温层减少热量损耗，风管与腔体连接处设置导流板，可调整热风出风角度，避免直吹物料导致局部过热。腔体顶部直筒段上方布置布风板，板上均匀开设直径8毫米的通风孔，孔间距15毫米呈正三角形排布，保证进入腔体的热风能够均匀分散到整个作业截面，避免出现局部温度死角。设备侧部设置的竖向风管为回风通道，将腔体下部的低温热风导回顶部加热单元，形成完整的热风循环回路，相比直排式烘干结构，热风循环设计可降低30%以上的热能损耗，同时提升腔体内温度均匀性，温差可控制在±5摄氏度以内。设计过程中首先确定腔体有效容积，

　　根据单批次处理量150公斤的需求，反推直筒段内径与高度，再根据热风循环风速要求计算风管通流面积，风管内风速控制在每秒8到12米，避免风速过高携带物料粉尘进入加热单元，也防止风速过低导致循环效率不足。支撑立柱的选型经过刚性校核，在满载工况下立柱最大挠度不超过1毫米，保证设备长期运行不会出现结构变形。安装边界方面，设备整体占地尺寸为长1.8米、宽1.2米，安装时需要在设备周边预留至少0.8米的维护空间，尤其是侧部回风管道与加热单元位置，需要预留检修门开启空间，顶部风管最高点距离地面高度为3.2米，车间安装净空需要不低于3.5米，方便吊装与管路对接。设备进料口设置在腔体顶部侧面，可对接人工投料台或者自动上料机构，出料口距离地面高度为0.

　　4米，可适配标准高度的物料周转车或者皮带输送线。结构设计上充分考虑了热胀冷缩的影响，风管与腔体连接位置采用耐高温硅胶条密封，同时设置伸缩补偿段，避免设备加热运行时金属热胀冷缩导致焊缝开裂、密封失效的问题。框架所有焊接位置都做了去应力处理，防止长期受热后结构变形，所有与物料接触的腔体壁面都采用不锈钢材质，避免锈蚀污染物料，外部框架采用碳钢喷涂处理，兼顾成本与防腐需求。
