LED电视组装生产线作业工作台结构

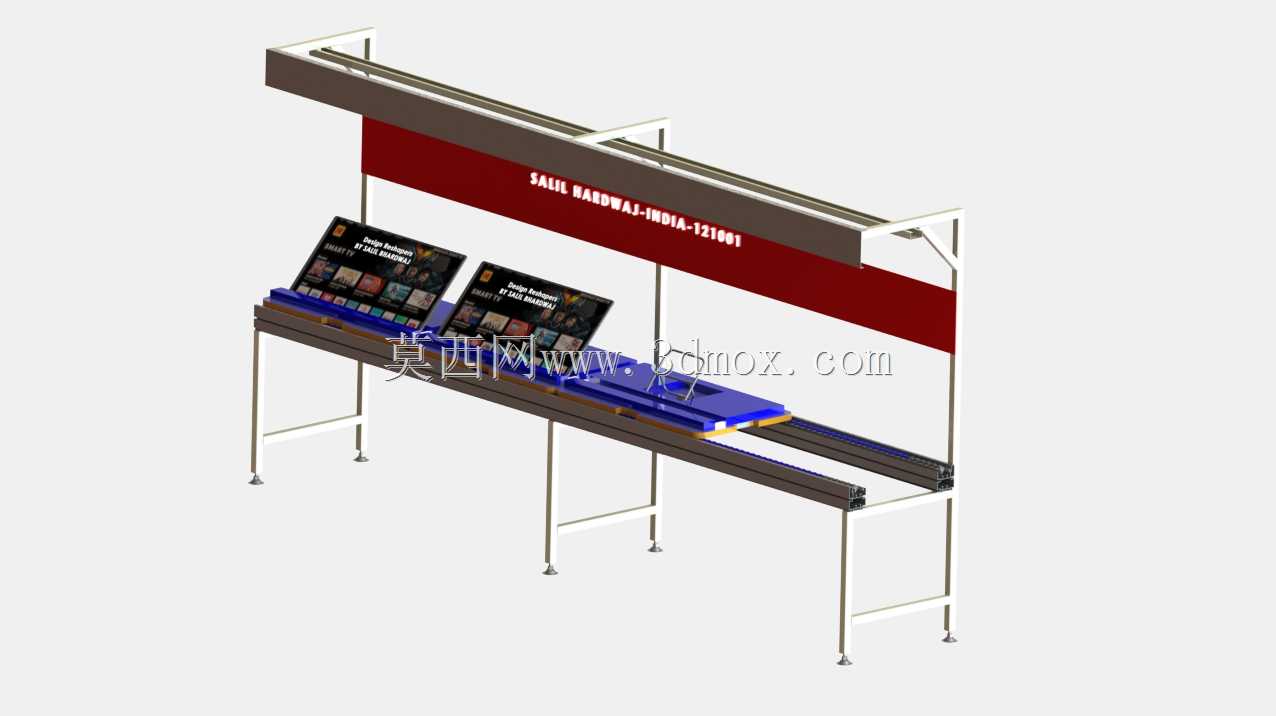

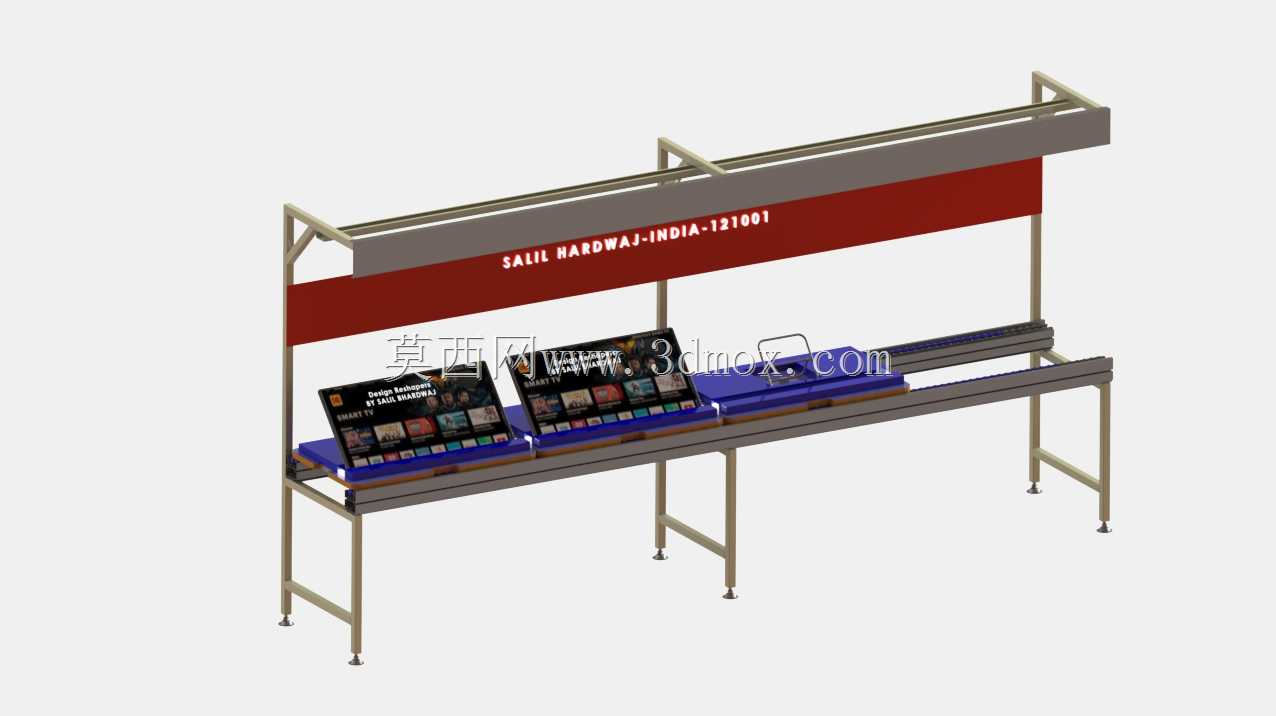

　　该作业工位结构主要面向消费电子制造环节的平板电视整机组装工序，适配中小尺寸LED电视的半自动化装配作业场景，可嵌入现有车间流水线布局，作为单工序或多工序串联的作业载体使用。设备主体采用分段式框架结构设计，底部支撑为可调式方管支腿，可根据现场地面平整度调整支脚高度，保证工作台面水平度偏差控制在合理范围内，避免装配过程中工件滑移影响作业精度。工作台面采用分段式皮带输送结构，皮带宽度适配常规LED电视整机的放置尺寸，两侧预留120mm宽度的工装放置区，作业人员可将电动螺丝刀、接线端子、固定螺丝等常用工装与物料放置在侧边区域，减少作业过程中的取料动线，提升单工位作业效率。设备上部设置有横跨整个工位长度的挡料与标识安装梁，

　　梁体采用铝合金型材拼接而成，可根据生产批次需求更换作业指导书标识牌，同时梁体下部预留有气源与电源接口安装位，可直接接驳气动螺丝刀、静电消除装置等工位常用工具，无需额外在台面布设明线，避免管线杂乱干扰作业。工位的输送段采用独立驱动单元设计，可根据前后工位的作业节拍调整输送速度，当工件到达当前工位时，可通过端部的挡停机构将工件定位在作业区域内，挡停机构采用软质接触头，避免磕碰电视外壳造成外观损伤。从安装边界来看，该工位整体长度适配标准车间柱距布局，宽度控制在单人双臂可覆盖的作业范围内，作业人员站立作业时无需大幅移动身体即可完成整个工件的装配操作，台面高度符合人体工程学站立作业高度要求，降低长时间作业的疲劳感。

　　框架的支腿底部设置有膨胀螺栓安装孔，若工位为固定布局可直接与地面锚固，若需灵活调整生产线布局，也可在支腿底部加装脚轮实现工位的快速转场。在结构细节设计上，台面两侧的导向边采用圆角处理，避免工件输送过程中刮擦侧边，同时导向边与皮带之间预留有足够的间隙，避免皮带运行过程中与框架发生摩擦产生异响或磨损。上部横梁与下部框架之间采用螺栓连接结构，无需焊接即可完成整体组装，运输过程中可拆分为框架段、台面段、上部横梁段三个部分，降低运输体积，现场组装时仅需常规内六角工具即可完成全部装配作业，无需专业安装人员到场调试。该工位可根据实际生产需求扩展功能，比如在台面上方加装防静电胶皮、照明灯具、物料挂架等附件，也可将多个同类型工位串联，

　　搭配上下料机构组成完整的LED电视组装生产线，适配从主板安装、外壳锁附、功能测试到包装前预处理的多道工序作业需求。结构设计过程中充分考虑了不同规格LED电视的适配性，挡停机构的位置可沿输送方向调整，导向边的间距也可通过侧边的调节螺栓进行微调，无需更换结构件即可适配一定尺寸范围内的不同型号电视产品装配，减少生产线换型时的结构调整工作量。框架整体采用型材拼接的模块化设计，若某一段结构出现磕碰变形，可单独拆卸更换对应的型材段，无需整体更换工作台，降低后期的维护成本。输送皮带采用耐磨防静电材质，避免装配过程中产生的静电对电视内部电子元器件造成损伤，皮带的张紧机构设置在工位端部，可快速调整皮带张紧度，避免长期使用后皮带打滑影响输送精度。
