消防测试用干化橇装集成装置结构设计

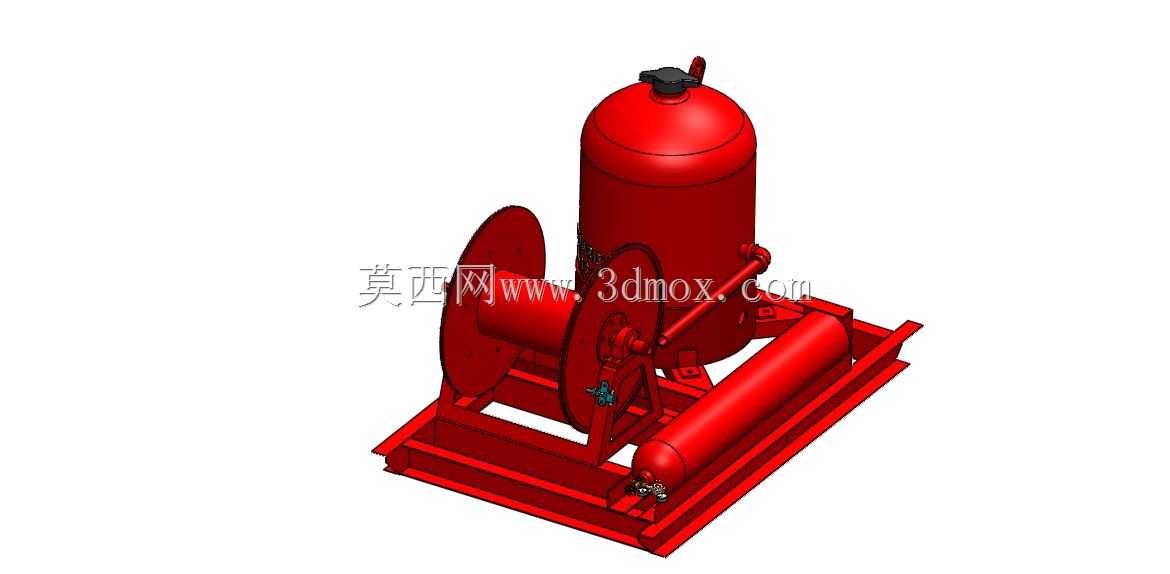

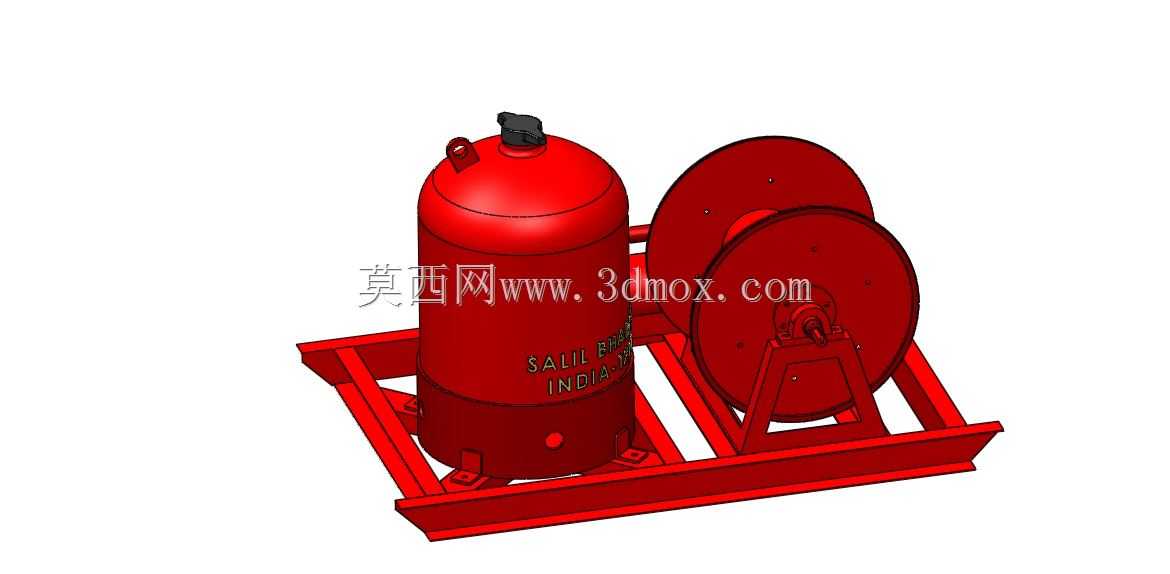

　　该橇装装置主要面向防火测试场景下的物料干化工序配套，整体采用一体化橇座集成设计，所有功能部件均安装在焊接成型的钢制底座框架上，无需现场二次拼接管路与支架，到场后仅需对接外部介质接口即可投入测试作业，适配临时测试场地、固定防火实验台等多种安装场景，可在不同测试点位间快速转运部署，避免零散部件拆装带来的密封失效、定位偏差问题。从结构布局来看，装置核心承压罐体采用立式圆柱形设计，上下端采用标准椭圆封头结构，罐体顶部设置快开式检修口与压力检测接口，侧面预留介质进出、排污、安全泄放的标准法兰接口，罐体壁厚根据防火测试过程中的瞬时温度冲击、内部压力波动工况做了冗余设计，可耐受测试过程中局部明火炙烤的热应力变形，避免罐体失稳。

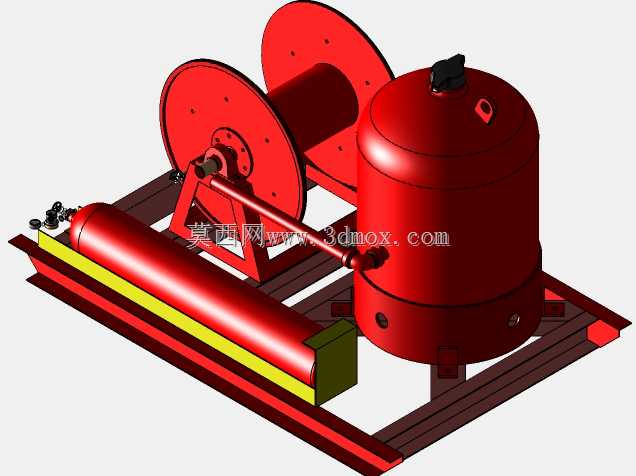

　　罐体旁侧平行布置卧式储液筒，两者通过带截止阀的金属管路连通，储液筒承担介质缓存、气液分离的作用，可在干化作业过程中稳定管路压力，减少核心罐体的压力波动幅度，提升干化过程的参数稳定性。装置一侧集成卷管机构，卷盘采用辐条式焊接结构，中心配置回转支撑与手动摇柄机构，可根据测试现场的介质输送距离灵活收放连接软管，卷盘侧边设置锁止卡扣，软管拉出到指定长度后可直接锁止固定，避免作业过程中软管回弹移位，卷管机构的安装位置与罐体、储液筒保持足够安全间距，防止软管收放过程中与承压部件发生磕碰磨损。底座框架采用矩形钢管拼焊成型，底部设置四个对称分布的吊装孔位，可直接通过叉车、行车完成整机组吊装转运，框架上表面预留标准安装螺孔，

　　所有部件均通过螺栓紧固连接在底座上，易损件可单独拆卸更换，无需整体切割拆解。设计过程中重点考虑了防火测试场景的热辐射影响，所有外露管路均采用无缝钢管焊接连接，密封件选用耐温阻燃材质，电气接口全部做隔爆处理，整机外表面采用耐高温红色防锈漆涂装，既符合消防类设备的视觉识别要求，也可在测试环境中快速定位设备位置，避免作业过程中发生碰撞。安装边界方面，整机重心控制在底座中心区域，底座长宽尺寸按照标准集装箱内部运输尺寸做适配设计，转运时可直接装入标准货柜，现场安装时仅需保证底座水平放置，预留侧面卷管操作、顶部检修的操作空间即可，无需额外做混凝土基础固定，大幅降低测试场地的准备成本。功能层面，该装置可在防火测试过程中持续提供稳定压力的干化介质，

　　配合测试系统完成不同工况下的材料耐火性能、设备干化效率验证，管路系统设置多重安全泄放结构，当内部压力超过阈值时可自动泄放，避免测试过程中发生超压风险，卷管机构的集成设计减少了现场外接管路的排布工作量，可快速适配不同距离的测试点位连接需求。
