钢板吊装用起重吊钳结构设计

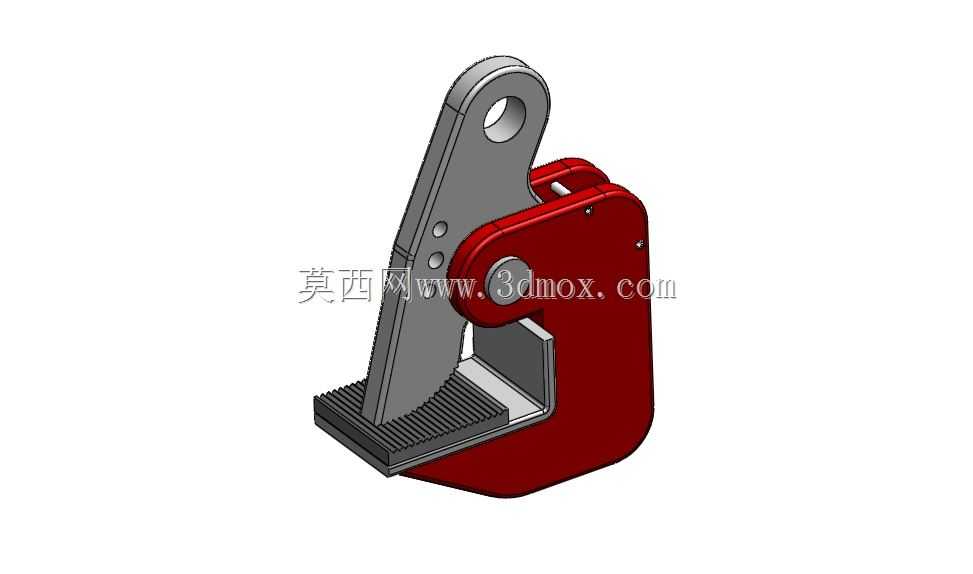

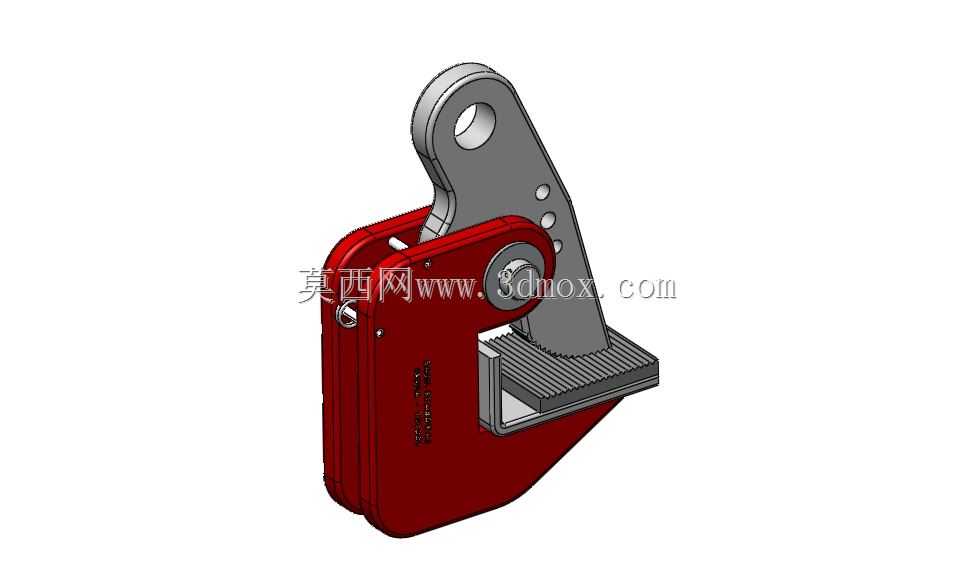

　　两侧板通过多组高强度销轴与铆钉连接成封闭的承载框架，既保证了整体结构的抗扭、抗拉伸强度，也避免了整体铸造结构容易出现的砂眼、应力集中缺陷，后期维护时也可以单独更换磨损的钳口或者凸轮部件，降低全生命周期的使用成本。钳体上部的吊孔为一体化镗削加工的圆孔，加工时严格保证孔位与钳体中心面的同轴度，避免起吊时钳体出现偏载，导致夹持力分布不均出现滑脱；吊孔的尺寸设计预留了通用卸扣、起重吊钩的安装边界，能够适配市面绝大多数额定载荷匹配的起重吊钩，不需要额外定制连接配件。夹持机构采用偏心凸轮自锁结构，凸轮表面做了滚花防滑处理，当上部吊点受向上的拉力时，凸轮会在杠杆力的作用下自动压紧钢板表面，起吊的载荷越大，凸轮对钢板的正压力就越强，在钢结构加工、板材仓储转运、船舶修造、重型设备装配等作业场景中，厚钢板的水平吊运始终是一线作业里高频出现的工况，这类作业对吊具的夹持可靠性、操作便捷性有极高要求，一旦夹持失效会直接引发重物坠落的安全事故，因此吊钳的结构设计需要同时兼顾自锁性能、夹持力匹配、操作容错率多方面的工程需求。这款起板钳的核心功能就是针对水平状态的厚钢板实现快速夹持吊运，无需额外在板材上加工吊装孔，也不需要搭配卸扣、钢丝绳做复杂的绑扎固定，仅靠吊具自身的凸轮自锁机构就能完成与钢板的可靠连接，大幅缩短单块钢板的吊装准备时间。从结构设计逻辑来看，整个钳体采用分体式钢板铆接拼接的框架结构，主体承载部分使用高强度合金钢板裁切成型，

　　自锁摩擦力也会同步提升，从结构原理上杜绝了起吊过程中钳口松脱的风险；与凸轮配合的下钳口是带齿纹的可拆卸耐磨钢块，齿纹的角度经过反复校核，既能够咬入钢板表面氧化层提供足够的摩擦阻力，又不会在钢板表面留下过深的压痕，影响后续板材的加工使用。钳体上部的扳动杆是开合控制部件，挂装吊具前向上扳动扳杆就能带动凸轮抬起，张开钳口对准钢板边缘插入，待钳口完全贴合钢板下表面后松开扳杆，凸轮在弹簧力的作用下初步压靠在钢板上表面，起吊时拉力会进一步驱动凸轮锁死，整个挂装过程单人即可完成，不需要额外辅助工具。从安装边界来看，这款吊钳的钳口开度范围覆盖常规中厚板的厚度区间，钳体的整体宽度控制在紧凑范围内，多台吊钳搭配平衡梁使用时，相邻吊钳之间不会出现干涉，

　　能够满足不同长度钢板的多点吊装需求；钳体的下部轮廓做了倒角处理，在钢板堆叠存放的场景下，能够顺利插入钢板之间的缝隙，不需要额外撬动钢板预留操作空间。设计过程中对各个销轴的受力点做了有限元应力校核，所有转动配合的部位都设计了润滑脂注油通道，长期在重载、多粉尘的作业环境下使用时，可以定期注油保养，避免销轴锈蚀卡滞，保证凸轮开合动作顺畅。钳体表面做了喷塑防锈处理，醒目的红色涂层既可以提升作业现场的辨识度，避免吊装作业时人员误碰，也能抵御车间环境中的水汽、焊渣飞溅对钳体基材的腐蚀，延长吊具的户外存放使用寿命。不同于普通的螺纹夹紧式吊具，这款自锁式吊钳不需要人工反复旋拧夹紧机构，挂装和拆卸的效率提升数倍，

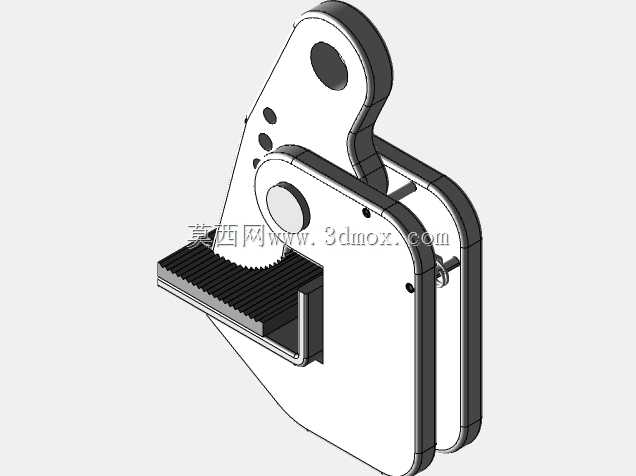

　　同时自锁结构不会因为作业过程中的振动出现夹紧力衰减，对于需要频繁转序的钢板加工作业场景，能够有效降低吊装环节的辅助时间，提升车间整体的物料转运效率。在实际选型使用时，需要根据单块钢板的重量匹配对应额定载荷的吊钳，同时保证钢板的被夹持表面没有过度的油污、锈蚀层，避免摩擦系数下降影响自锁可靠性；多台吊钳配合作业时，要保证各个吊点的受力均匀，避免单台吊钳超载使用。整个模型的结构完全按照实际工业级吊钳的生产图纸建模还原，各个转动部件的配合间隙、销轴的装配关系都和实物保持一致，能够直接用于吊具结构改进、吊装作业仿真、起重工具类产品的设计参考，建模时对钳口齿纹、凸轮曲面、铆接点位都做了精细化还原，没有省略关键的结构细节，结构设计人员可以直接在此基础上做参数调整，适配不同载荷等级、不同夹持厚度的衍生型号开发。
