多通路集成式流体控制多流量阀结构

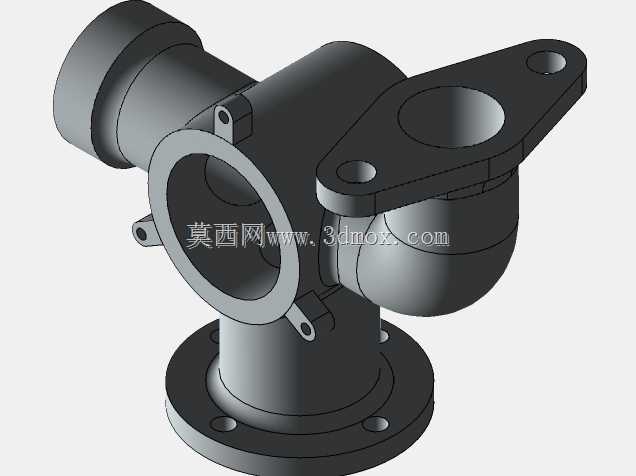

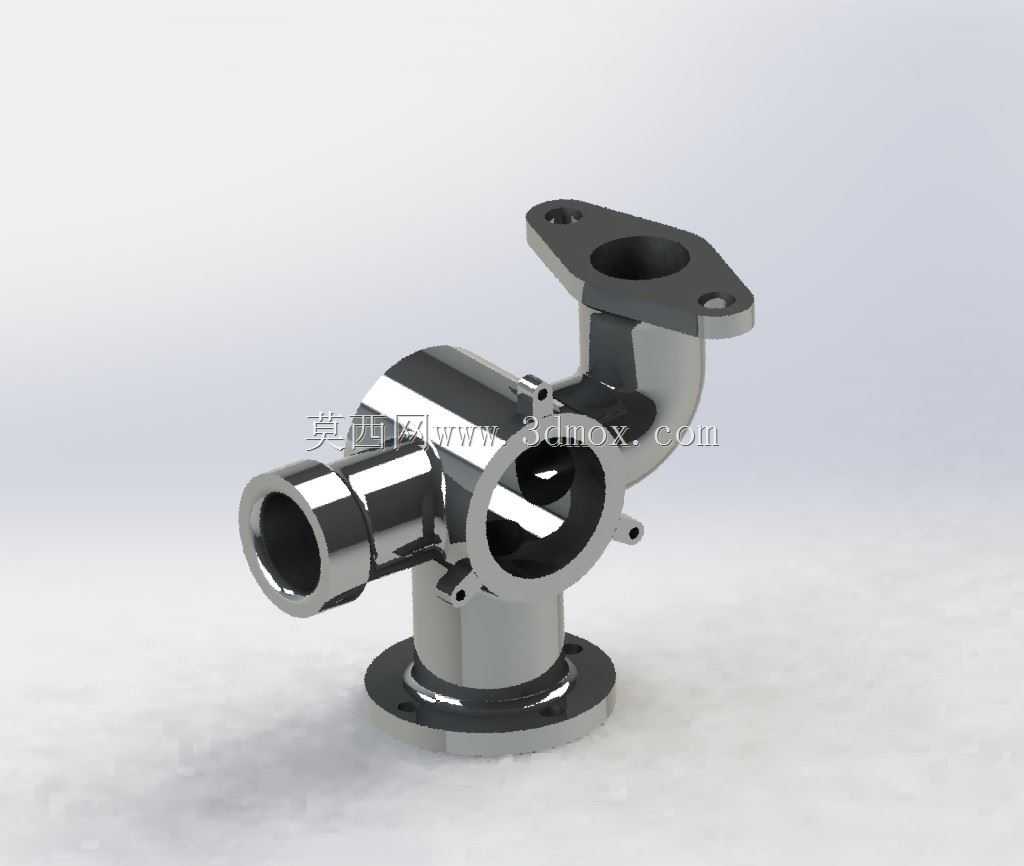

　　这款多通路集成阀件主要面向中小管径的流体输送系统，常见应用场景覆盖实验室流体配比设备、小型化工试验管线、车用辅助流体回路以及民用净水设备的流路切换单元，区别于常规两通或三通阀的单一流向控制，该结构可同时对接三路不同方向的管路，实现单阀位下的多流路导通、截断与流量比例分配，减少管路中单独阀件的串联数量，降低整个流路的泄漏点风险。从结构设计逻辑来看，整体采用一体式铸造主体搭配机加工密封面的工艺路线，主体的三个外接接口分别适配不同的安装形式：底部为圆形法兰连接端，法兰盘上均布螺栓过孔，适配垂直方向的主路管路对接，法兰端面预留密封槽安装位，可适配O型圈或平垫片密封，满足中低压工况下的静密封要求；侧方为快插式硬管对接端，

　　接口外壁做了定位环槽结构，可直接适配标准快插接头或卡套接头，减少外接转换接头的使用，适合侧向支路的快速装配；上部为弯管式法兰对接端，通过90度弯转结构将流路导向斜上方，适配空间受限的上部管路布局，弯管段做了等通径设计，避免流道突变造成的流体压损增大，法兰盘采用两孔菱形安装结构，相比圆形法兰占用空间更小，适合紧凑安装场景下的固定。设计过程中优先考虑了流道的平顺性，主体内部的交汇腔做了圆弧过渡处理，没有直角突变结构，可减少流体在阀腔内的紊流与冲蚀，延长阀件的使用寿命，同时降低流路振动与噪音。安装边界方面，底部法兰的安装平面为整个阀件的装配基准面，安装时需保证该平面与对接管路法兰的平行度误差不超过0.1mm，

　　避免螺栓锁紧后造成阀体变形卡滞内部阀芯；侧方快插接口的轴线与底部法兰端面平行，安装时需预留至少2倍管径的操作空间用于接头装配与后期维护拆卸；上部弯管法兰的安装面与底部法兰端面存在固定高度差，布局管路时需提前核算该尺寸，避免强行对接造成管路应力集中。功能特性上，该阀件可通过内部阀芯的旋转角度调整，实现单路导通、两路合流、两路分流以及全截断的多种工作模式，相比多个单阀组合的控制方案，该集成结构的操作力矩更小，单手柄即可完成所有流路状态切换，操作逻辑简单，可降低现场操作人员的误操作概率。密封结构方面，所有活动密封位均采用耐磨材质的密封件，可适配水、轻度腐蚀性液体、低压气体等多种介质，常规工况下的密封寿命可满足长期免维护使用需求。

　　建模过程中对所有配合面做了公差匹配设计，阀芯与阀腔的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因间隙过大造成内泄漏超标；所有外接接口的尺寸均符合对应连接形式的行业通用标准，可直接与标准管路配件互换，无需单独定制转接件。针对实际使用中可能出现的维修需求，主体结构采用了可拆卸的端盖设计，无需将整个阀件从管路上拆下即可完成内部密封件的更换与阀芯维护，大幅降低后期运维的时间成本与物料成本。流道设计时还考虑了介质残留问题，阀腔内部无积液死角，在输送洁净介质或需要定期排空的工况下，可通过调整阀位实现内部介质的完全排空，避免残留介质变质或冻裂阀体。
