黄铜内螺纹手动球阀三维结构设计

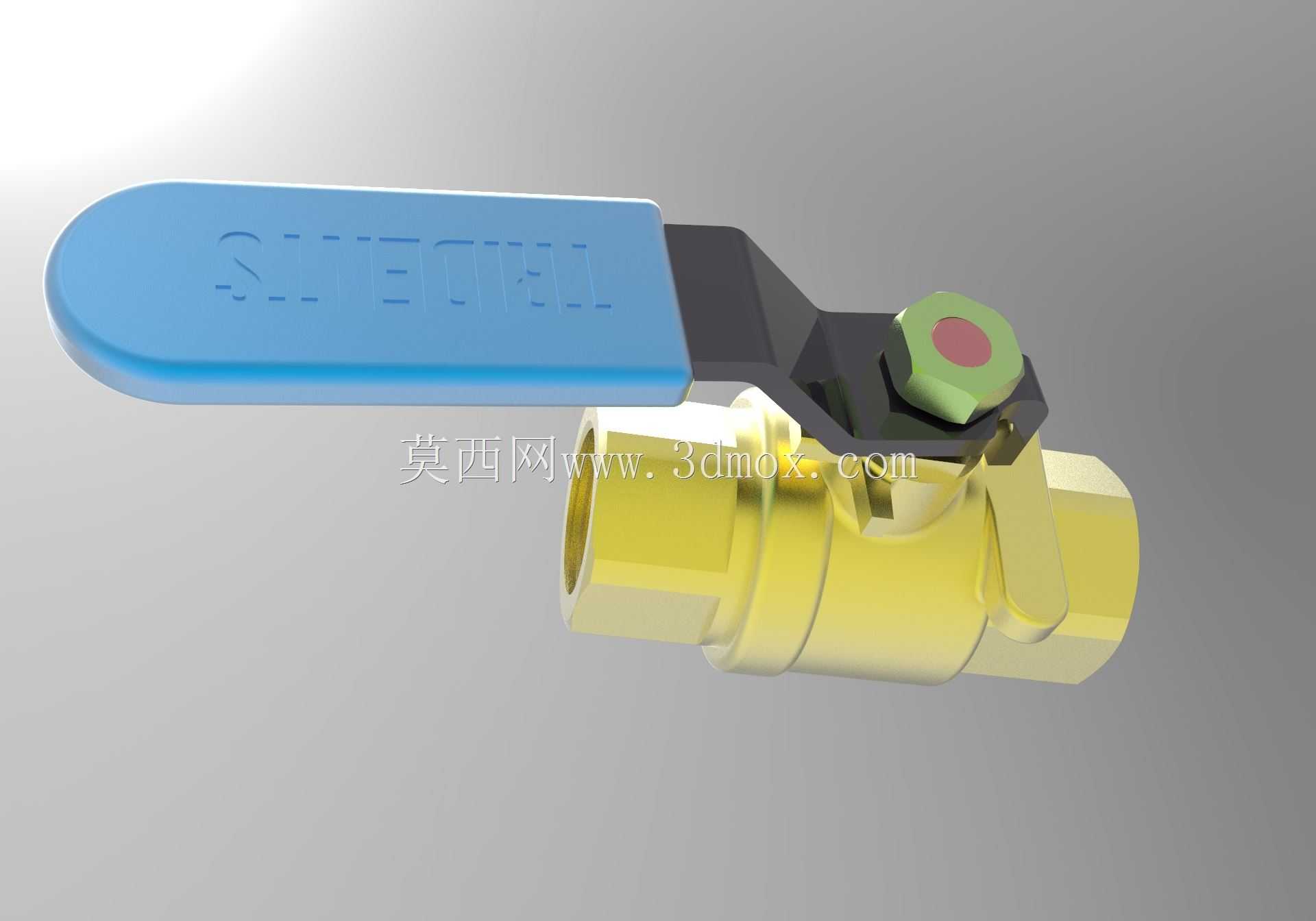

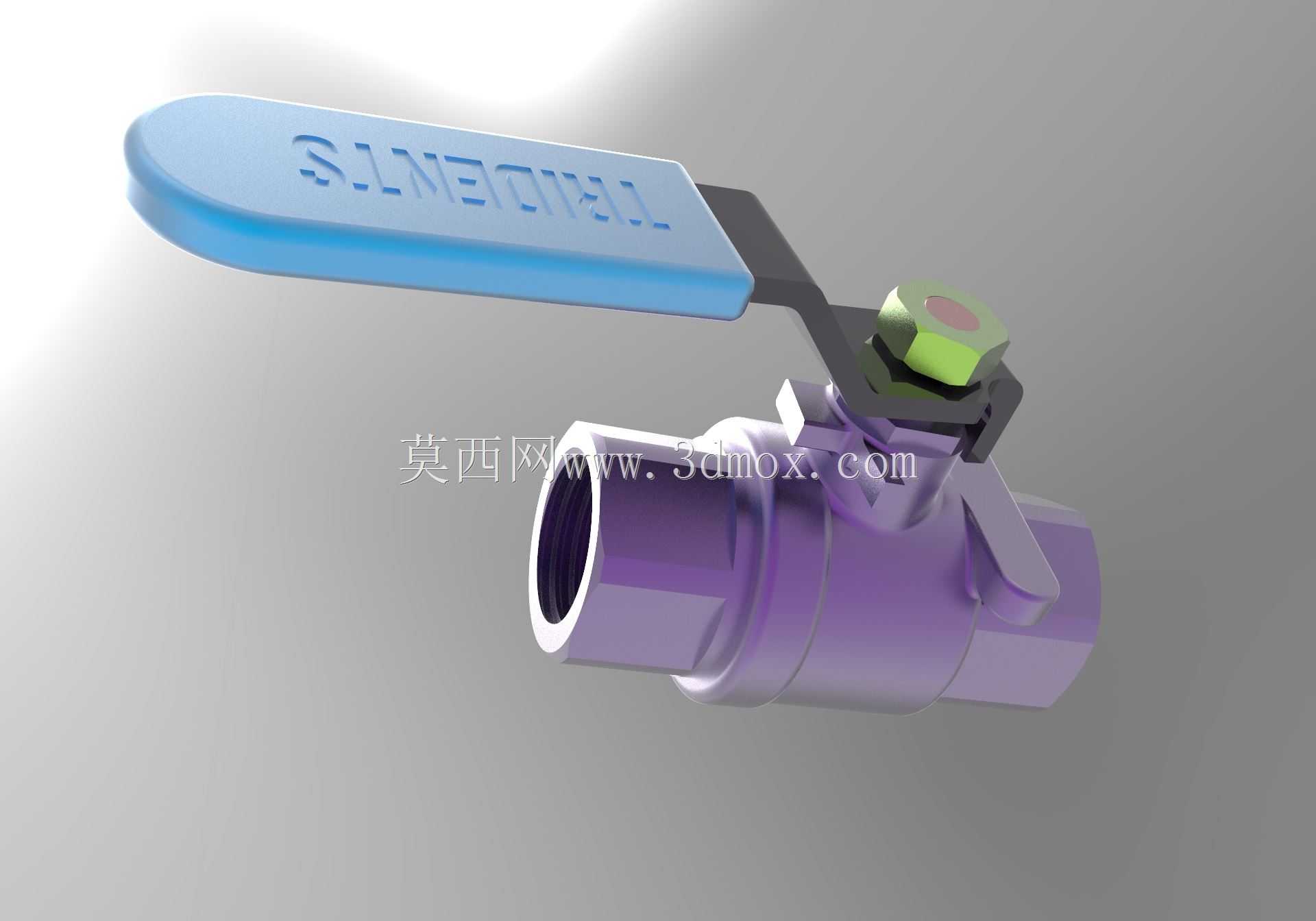

　　这款手动球阀的结构设计完全贴合民用给排水、小型气动回路、低压液压支路的现场安装需求，阀体采用锻压黄铜成型，流道为全通径结构，介质流经时的压损远小于同口径截止阀，在需要频繁通断操作的支路中，操作扭矩比同规格闸阀低40%左右，日常运维无需额外配置辅助操作工具。从结构细节来看，手柄采用加长杠杆式设计，蓝色包覆层为防滑绝缘材质，操作时手部施力点距离阀杆旋转中心的力臂长度经过反复校核，即使在阀杆填料出现轻微老化卡滞的情况下，操作人员也能单手完成90度开关动作，手柄表面的防滑凹槽可避免带油污或戴薄劳保手套操作时出现打滑。阀杆与阀体的密封采用双O型圈叠加结构，相比传统单圈填料密封，在0-1.6MPa的工作压力区间内，

　　泄漏率可控制在GB/T13927规定的A级标准以内，且阀杆为下装式结构，即使在管路带压状态下出现密封件磨损，也可在线更换密封件无需将整个阀体从管路上拆下，大幅降低现场运维的停机时间。阀体两端的连接螺纹为标准G系列内管螺纹，螺纹加工精度符合H7级公差要求，安装时配合生料带或厌氧胶密封，可适配同规格的镀锌钢管、PPR转接头、气动快插接头，安装边界的轴向尺寸经过紧凑化设计，在狭窄的设备机柜内部、墙面预埋管路的狭小空间内，无需额外预留过长的操作空间，手柄旋转90度的运动包络不会与周边的管路、支架发生干涉。设计过程中重点校核了球体与阀座的配合间隙，球体表面做了镀硬铬抛光处理，表面粗糙度达到Ra0.8以下，

　　开关过程中阀座的PTFE密封面磨损均匀，在常温清水、压缩空气、低压液压油等常规介质工况下，无故障开关次数可达万次以上。球体的通孔与阀体流道完全对中，全开状态下没有缩径结构，不会在阀腔内部形成介质滞留区，在输送含有微小固体颗粒的介质时，也不容易出现颗粒卡涩阀座的问题。阀杆顶部的位置指示块与手柄方向同步，操作人员站在1米外即可通过指示块的颜色标识快速判断阀门的开关状态，避免在多管路排布的车间现场出现误操作。整个模型的结构拆分完全按照实际加工装配顺序搭建，阀体、球体、阀座、阀杆、手柄、压紧螺母、密封件等各个零件的配合公差都做了对应标注，可直接用于生产开模前的结构校核，也可作为管路系统三维布线时的标准件库元件调用，在搭建车间压缩空气管网、

　　住宅给排水支路、小型设备冷却循环回路的三维布局时，直接调用该模型可提前验证安装空间是否充足，避免现场安装时出现管路与设备结构干涉的问题。从安装适配性来看，该款球阀的结构尺寸完全符合行业通用的小型黄铜球阀安装规范，可直接替换同口径的老旧故障阀门，无需改动原有管路的焊接或螺纹接口，在老旧设备的阀件升级改造场景中，可大幅降低改造成本与施工周期。
