KTM杜克390摩托车侧转向灯结构设计

　　这款侧指示灯主要适配KTM杜克390系列街车，属于摩托车骑行安全系统里的核心信号部件，日常骑行过程中承担转向意图传递、示宽警示的核心作用，不管是城市道路通勤的车流变道、路口转向，还是非铺装路面的低速骑行、编队行进，都能通过清晰的光信号向周边车辆、行人传递车辆行进动向，大幅降低骑行过程中的剐蹭、碰撞风险。从实际装车场景来看，这类侧指示灯一般对称安装在摩托车前叉两侧、后尾架左右位置，外露在车体外侧，日常使用中会直面飞石撞击、雨水冲刷、高低温交变、紫外线老化等复杂工况，所以结构设计上首先要满足户外使用的可靠性要求。

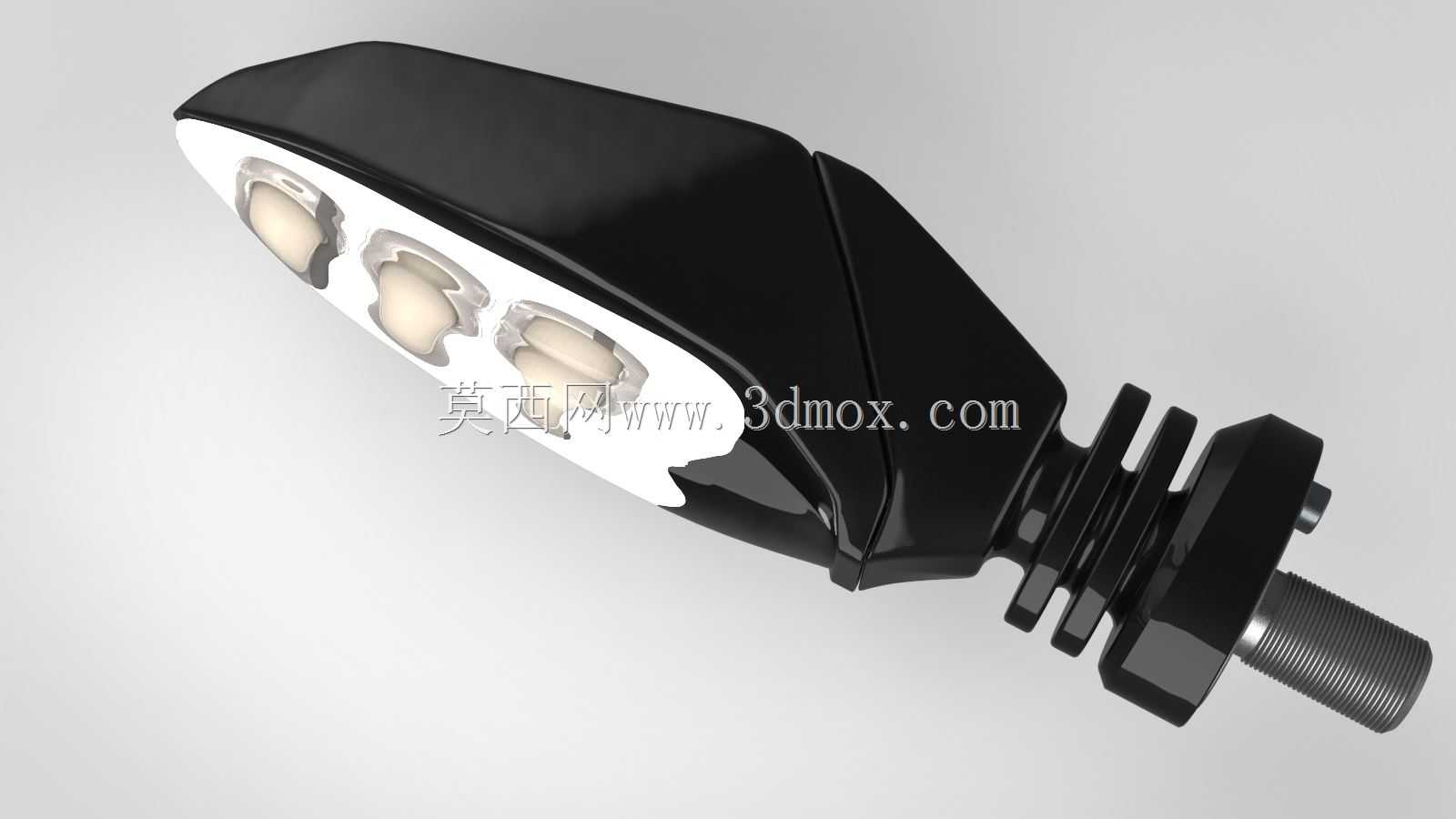

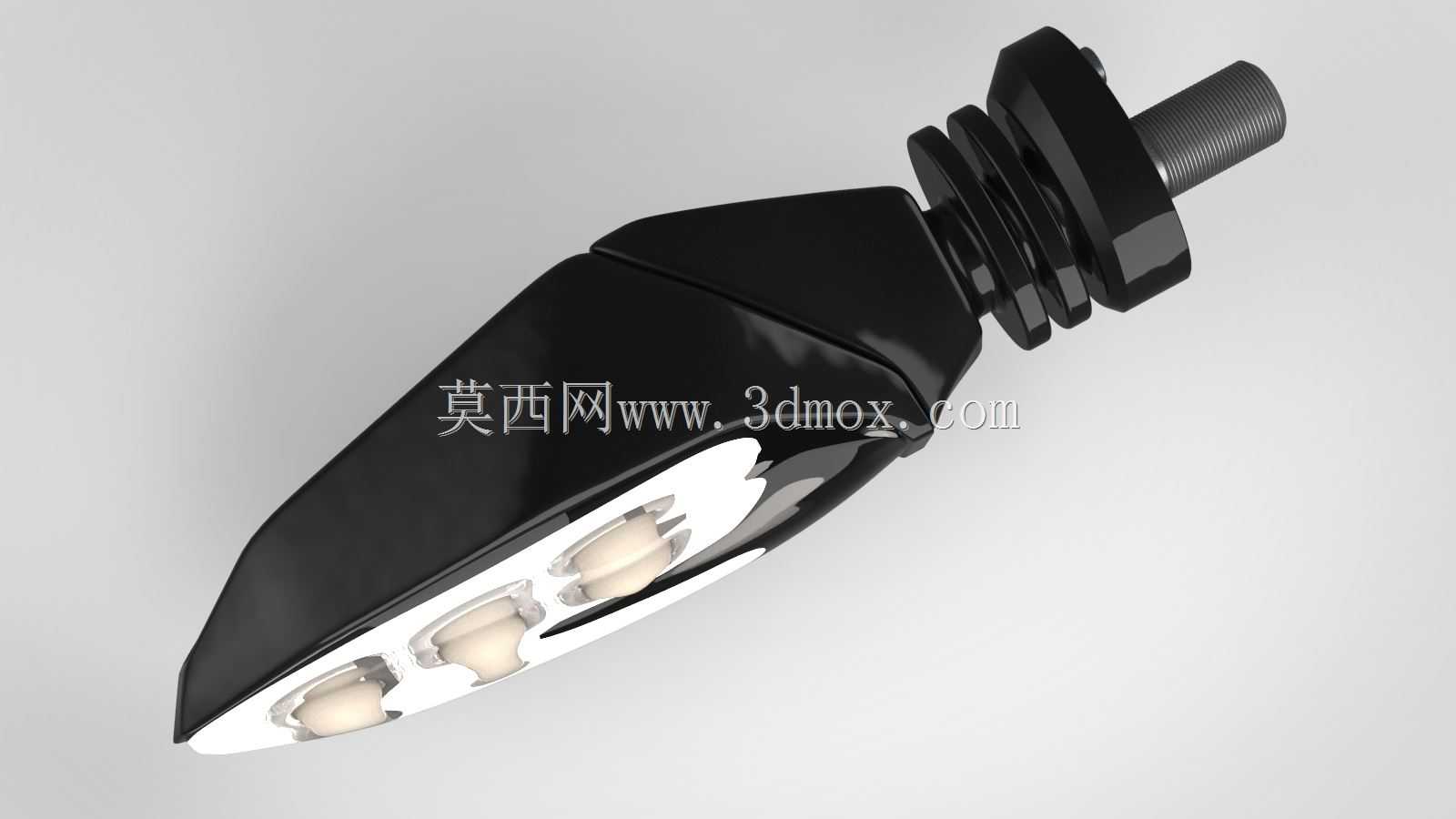

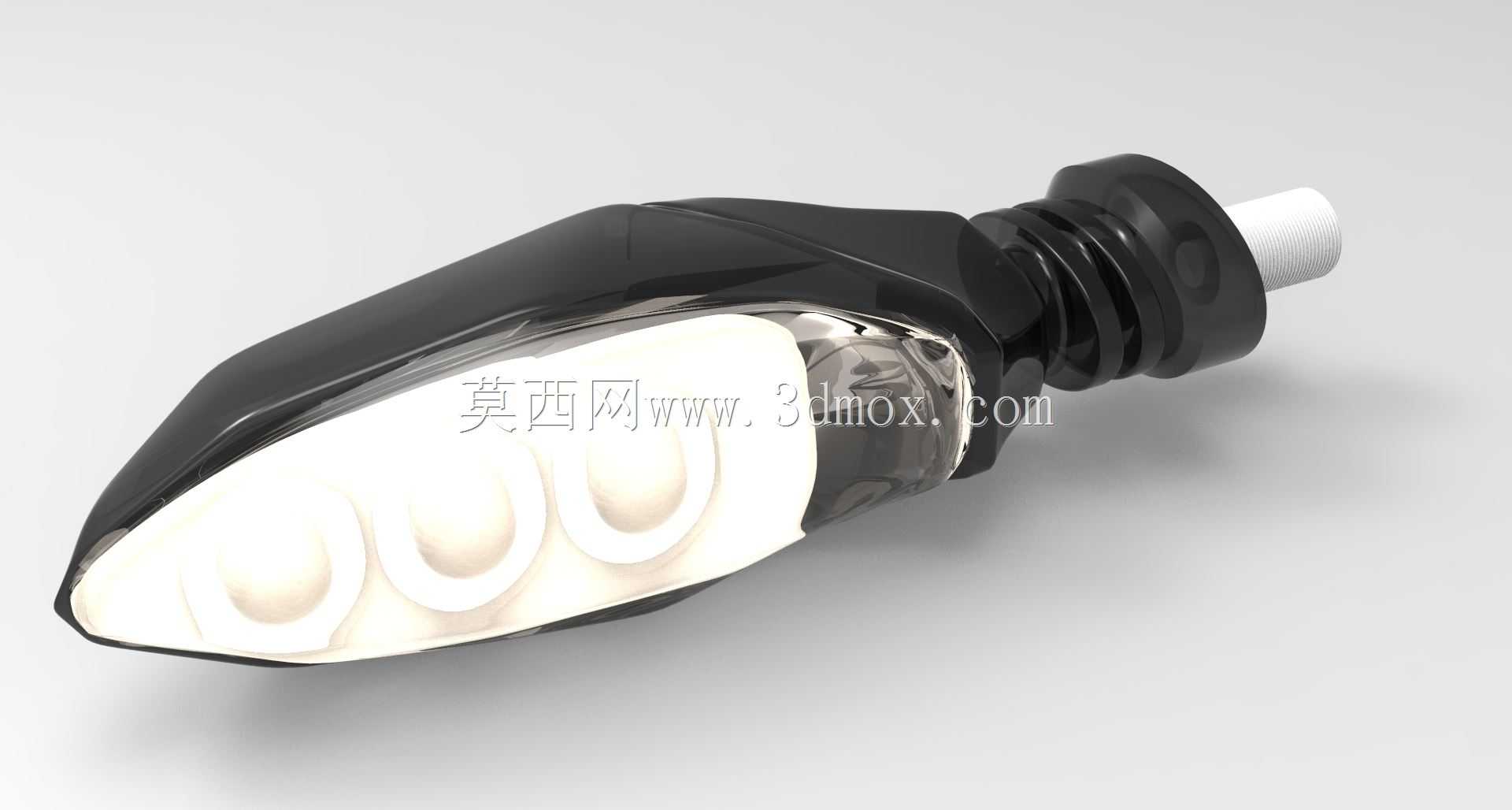

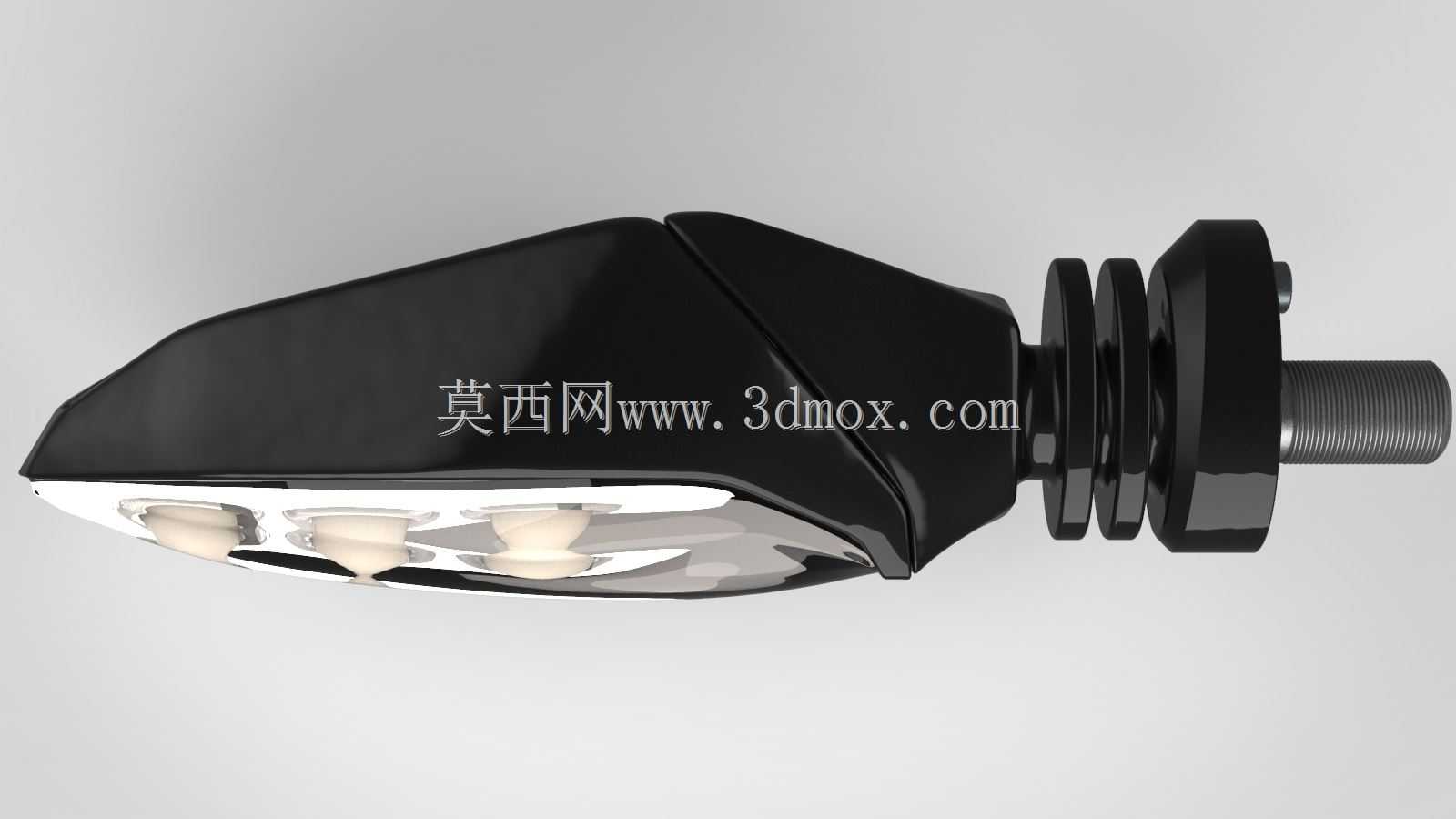

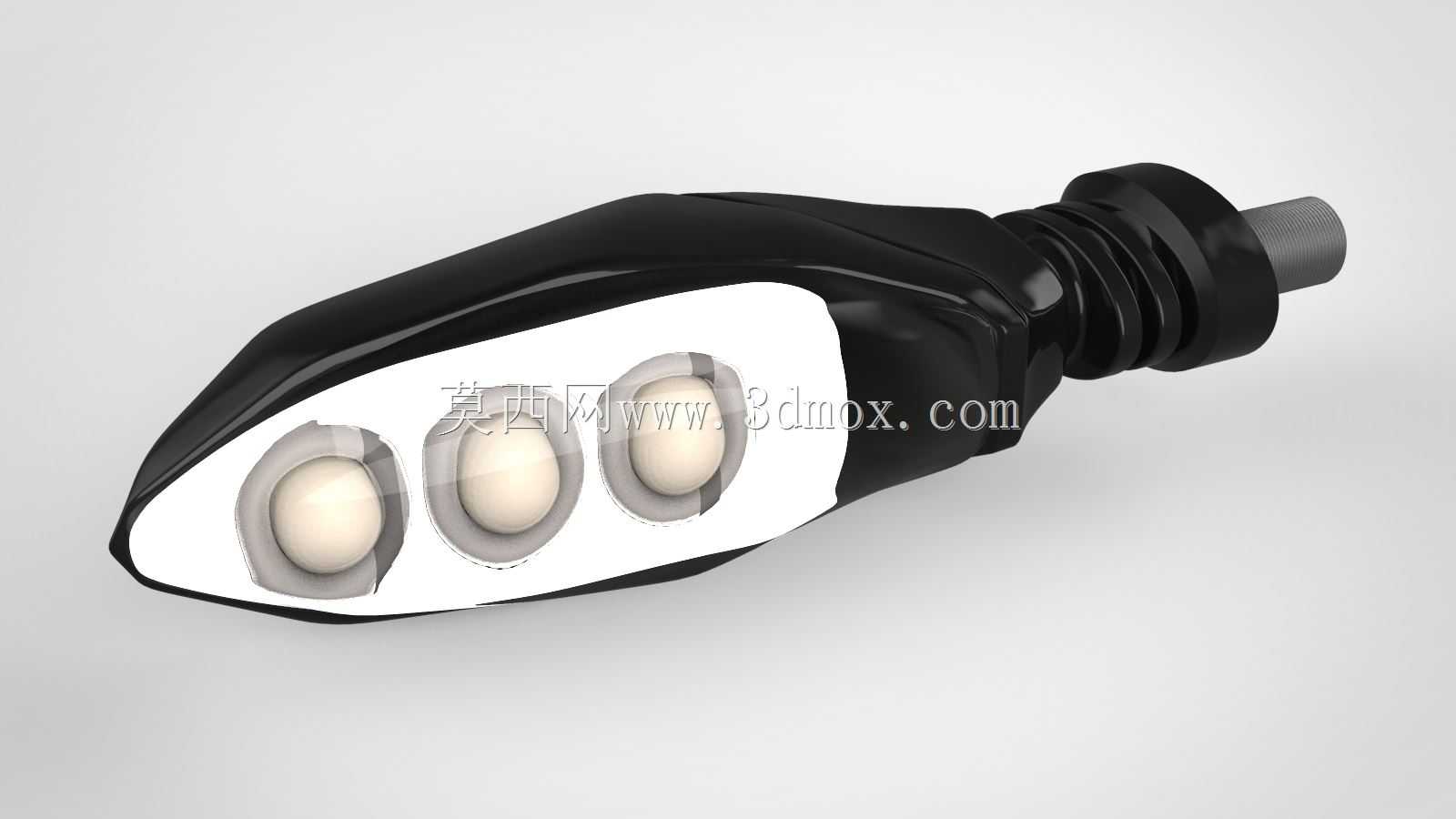

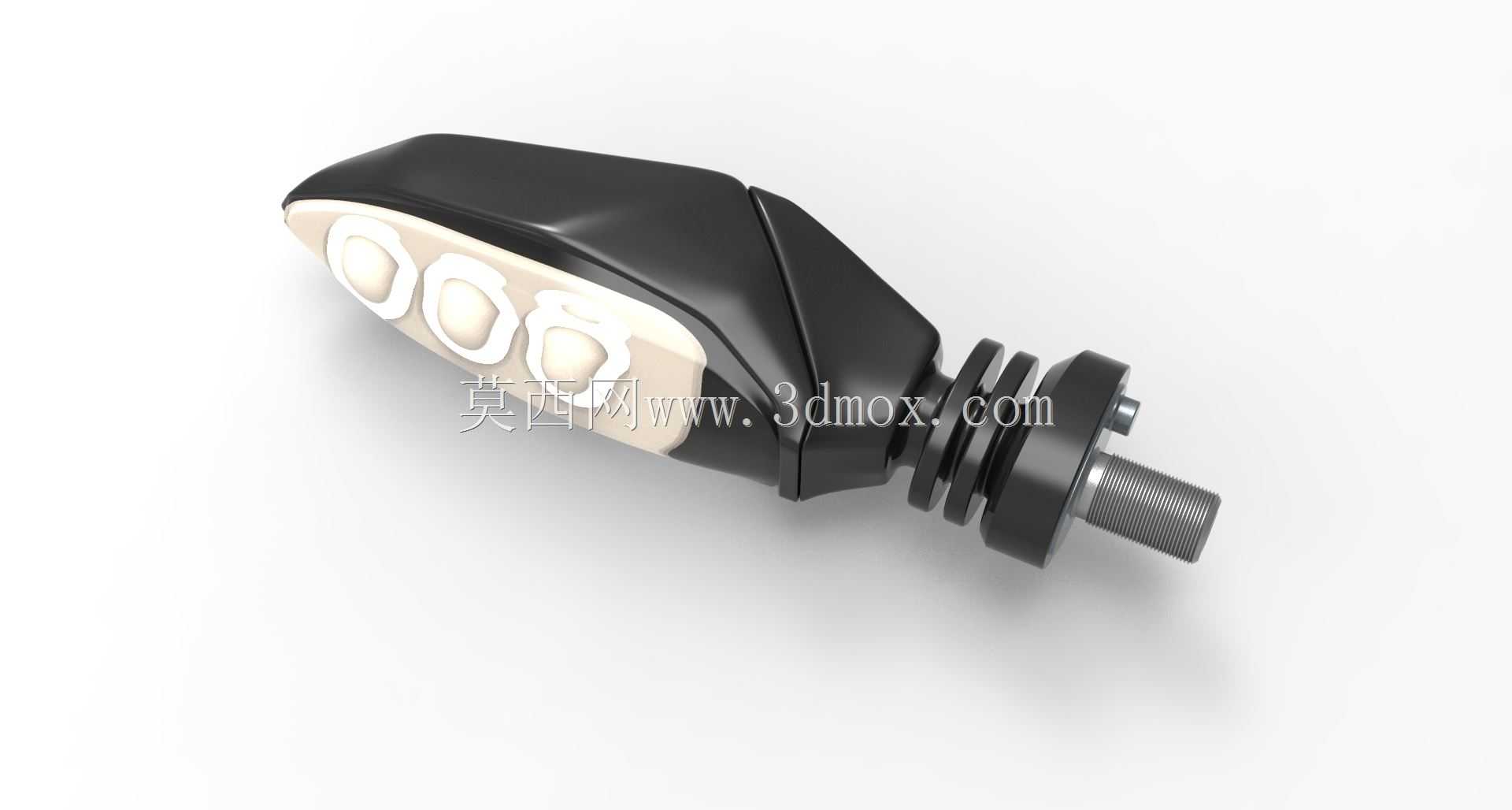

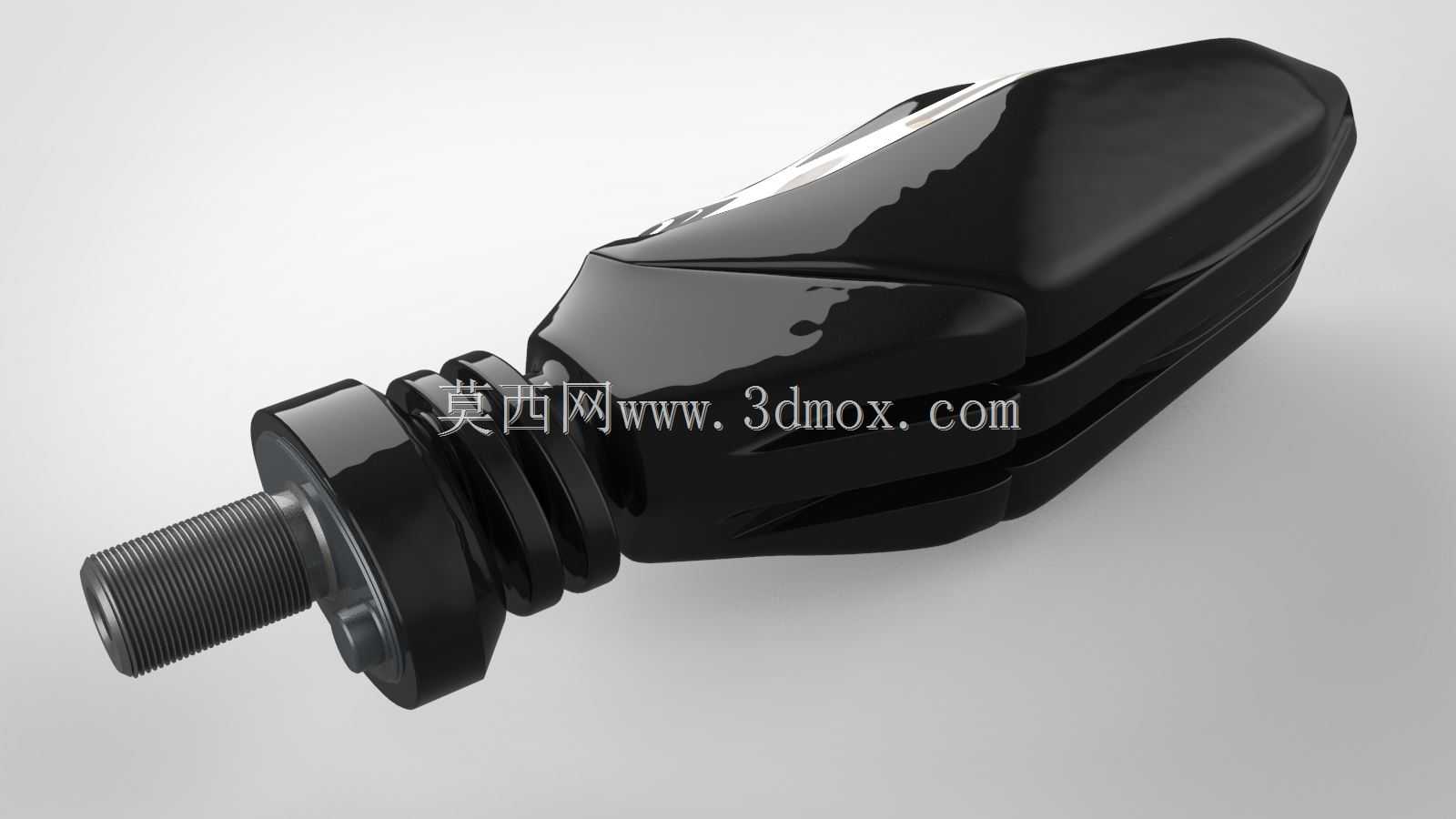

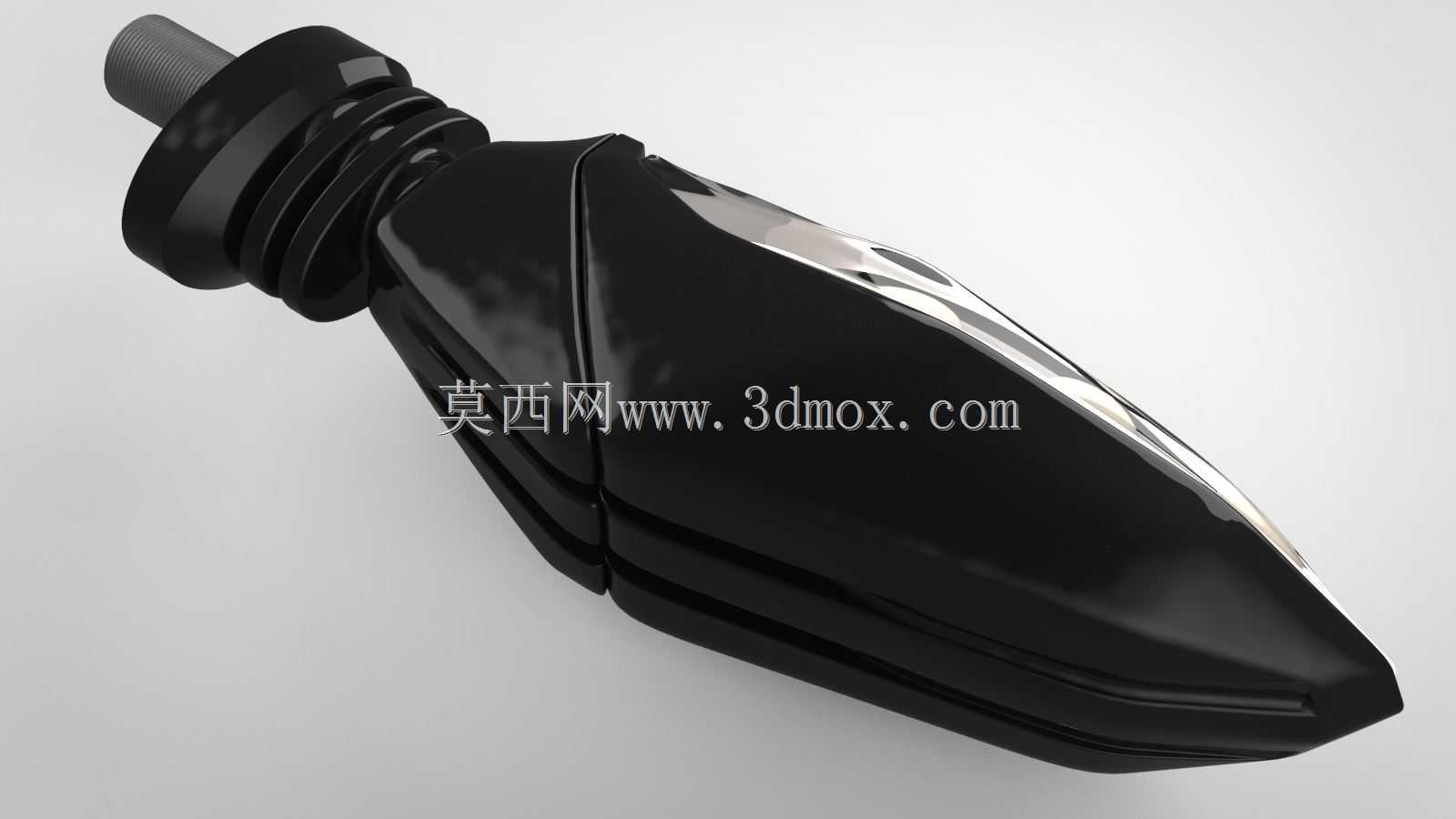

　　从结构设计思路来看，这款指示灯采用了流线型楔状外壳造型，外壳主体做了哑光黑硬质处理，曲面过渡完全贴合杜克390整车的锐利运动风格，没有突兀的棱角，既可以降低高速骑行时的风阻，也能减少泥水、灰尘在灯体表面的附着。灯体发光面采用了内凹式的透镜布局，三颗LED发光单元沿灯体横向排布，透镜做了聚光+漫反射的复合光学处理，既保证正前方、侧方45度范围内都有足够的光照可视角度，满足机动车灯光安全规范的可视距离要求，也避免灯光直射对向骑行者、驾驶员造成眩目。灯体尾部的安装结构做了多层橡胶减震圈设计，带标准螺纹安装柱，安装时可以通过螺母锁紧固定在车体预留的安装孔位上，橡胶减震圈一方面可以抵消摩托车发动机运转、路面颠簸带来的高频振动，避免灯体内部线路、发光单元因为长期振动出现松脱、接触不良的问题，另一方面也可以在灯体受到轻微外力磕碰时起到缓冲作用，降低外壳碎裂的概率。

　　从安装边界尺寸来看，这款指示灯的安装柱采用摩托车通用的M10标准螺纹，安装孔位适配绝大多数街车、复古车的侧灯预留安装位，不需要额外做打孔改装；灯体整体向外伸出的长度控制在合理范围，既保证侧方的可视角度，也不会因为伸出过长导致车辆倾倒时直接撞击灯体造成断裂。灯体内部的电气接插件采用防水密封结构，接线端做了防水胶圈封堵，防护等级可以满足雨天骑行、高压水枪冲洗的使用要求，不会因为进水导致线路短路、灯组烧毁。外壳材质选用耐候性工程塑料，抗冲击强度高，长期暴露在紫外线环境下也不会出现明显的褪色、脆化问题，发光面罩采用耐刮擦透明PC材质，日常飞石击打不会留下明显划痕，保证灯光的透射效率。

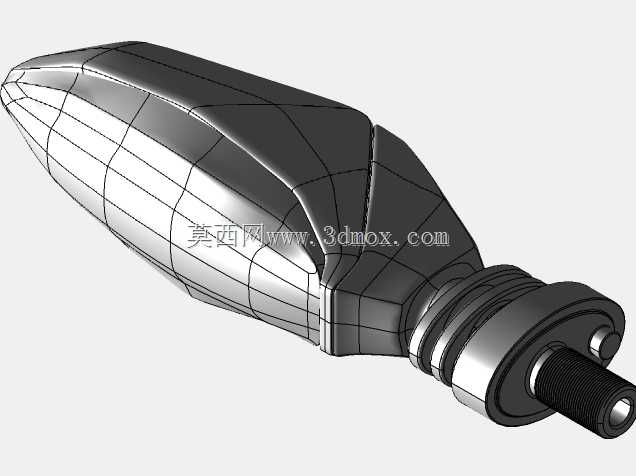

　　在实际结构建模过程中，需要重点关注几个配合公差：首先是灯壳上下盖的合模缝位置，要做错位止口设计，配合防水胶条实现密封，避免雨水顺着合模缝渗入灯体内部；其次是发光透镜与灯壳的配合位置，要做定位卡槽，保证透镜安装后不会因为振动出现移位，导致光照角度偏移；尾部的橡胶减震圈与安装柱、灯体尾部的配合要做合适的过盈量，既保证减震圈不会松脱，也不会因为过盈量过大导致装配困难。另外灯体内部的LED驱动电路板要做灌封处理，进一步提升防水、抗震性能，电路板的固定位要设计在灯体的非受力区域，避免安装锁紧时的应力传递到电路板上造成元件脱焊。

　　从实际使用的适配性来看，这款侧指示灯除了适配原厂杜克390车型外，也可以作为改装件适配同类型的街车、越野摩托车，只要安装孔位匹配、供电电压符合12V车载供电要求就可以直接替换安装，不需要额外改装线路。灯体的整体重量控制在较低水平，不会给车把、前叉增加额外的负载，影响车辆的操控平衡。灯光点亮后的色温选用辨识度较高的琥珀色，不管是白天强光环境还是夜间弱光环境，都有足够的信号辨识度，符合道路机动车辆灯光安全的相关标准要求。
