无制动盘配套后立柱转向节总成结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596090
  • 无制动盘配套后立柱转向节总成结构
  • 无制动盘配套后立柱转向节总成结构
  • 无制动盘配套后立柱转向节总成结构
  • 无制动盘配套后立柱转向节总成结构
  • 无制动盘配套后立柱转向节总成结构
  • 无制动盘配套后立柱转向节总成结构
  • 无制动盘配套后立柱转向节总成结构

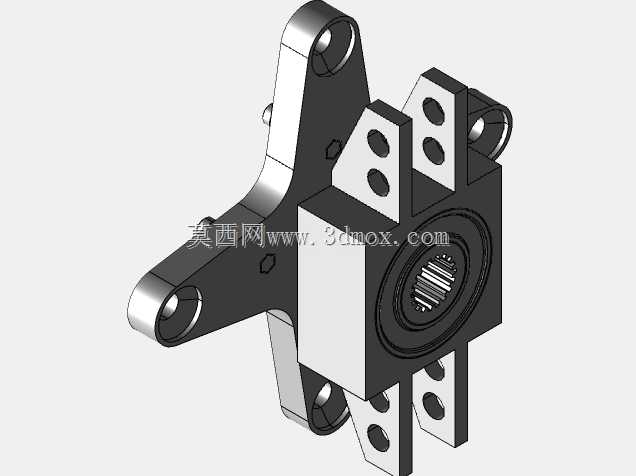

  在非道路越野载具、小型全地形作业车辆的行走系统设计中,后立柱转向节总成是连接轮毂承载结构与悬架导向机构的核心承载部件,本次呈现的无制动盘配套后立柱总成,主要适配后轮无需集成盘式制动结构的车型布局,常见于轻量化巴哈赛车、短途低速电动作业车、小型特种巡检车辆的后轴布置方案中。从实际装车工况来看,该部件承担着传递车轮垂向载荷、纵向驱动力与侧向转向力的多重作用,所有安装点位的形位公差直接影响后轮定位参数的准确性,若安装面平面度超差或铰接孔同轴度不足,会直接导致行驶过程中轮胎偏磨、转向回正力矩异常、高速行驶摆振等问题,因此在结构设计阶段需要对各个受力点位的刚度做针对性匹配。该总成的主体承载臂采用三叉式耳片布局,

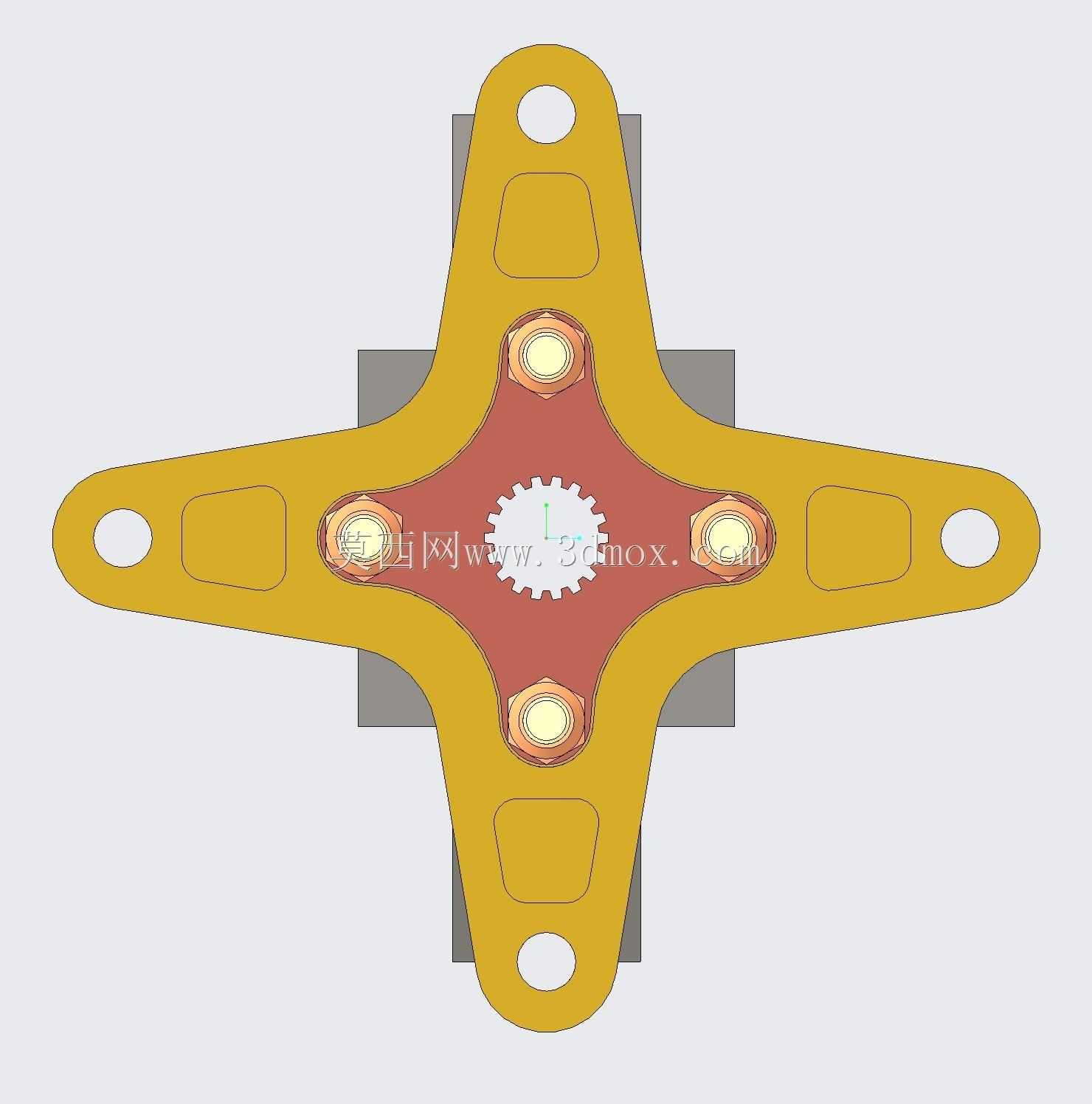

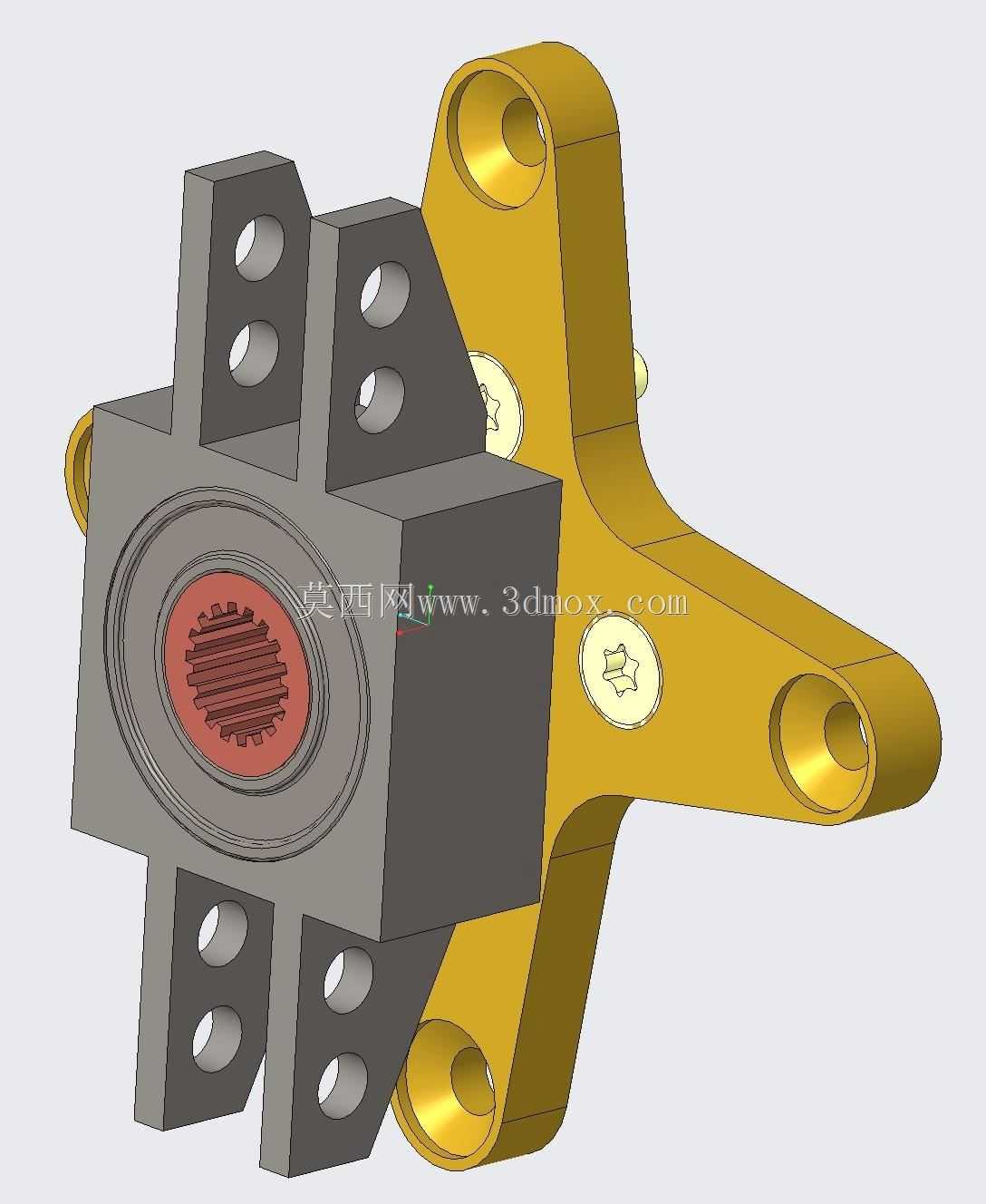

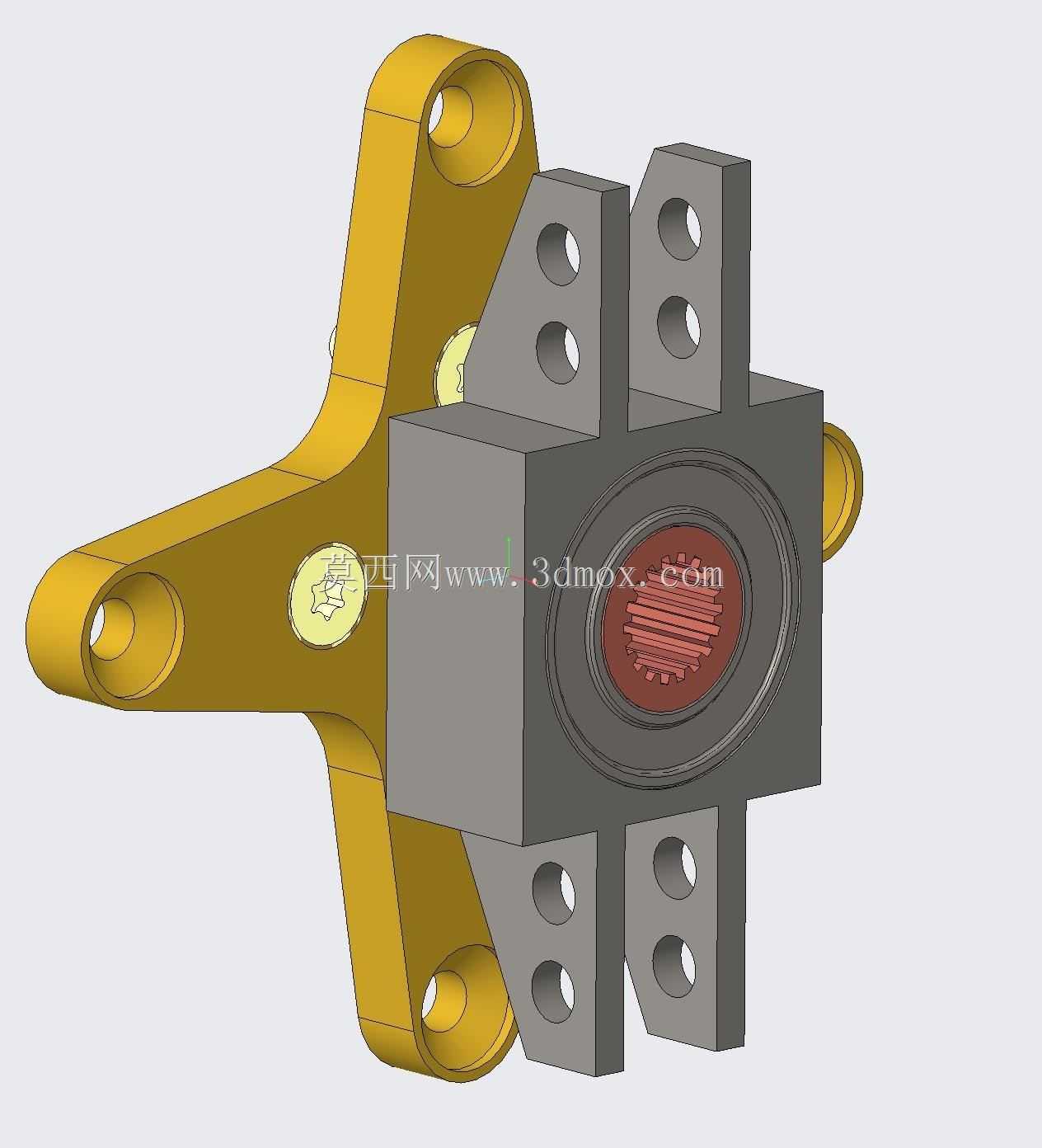

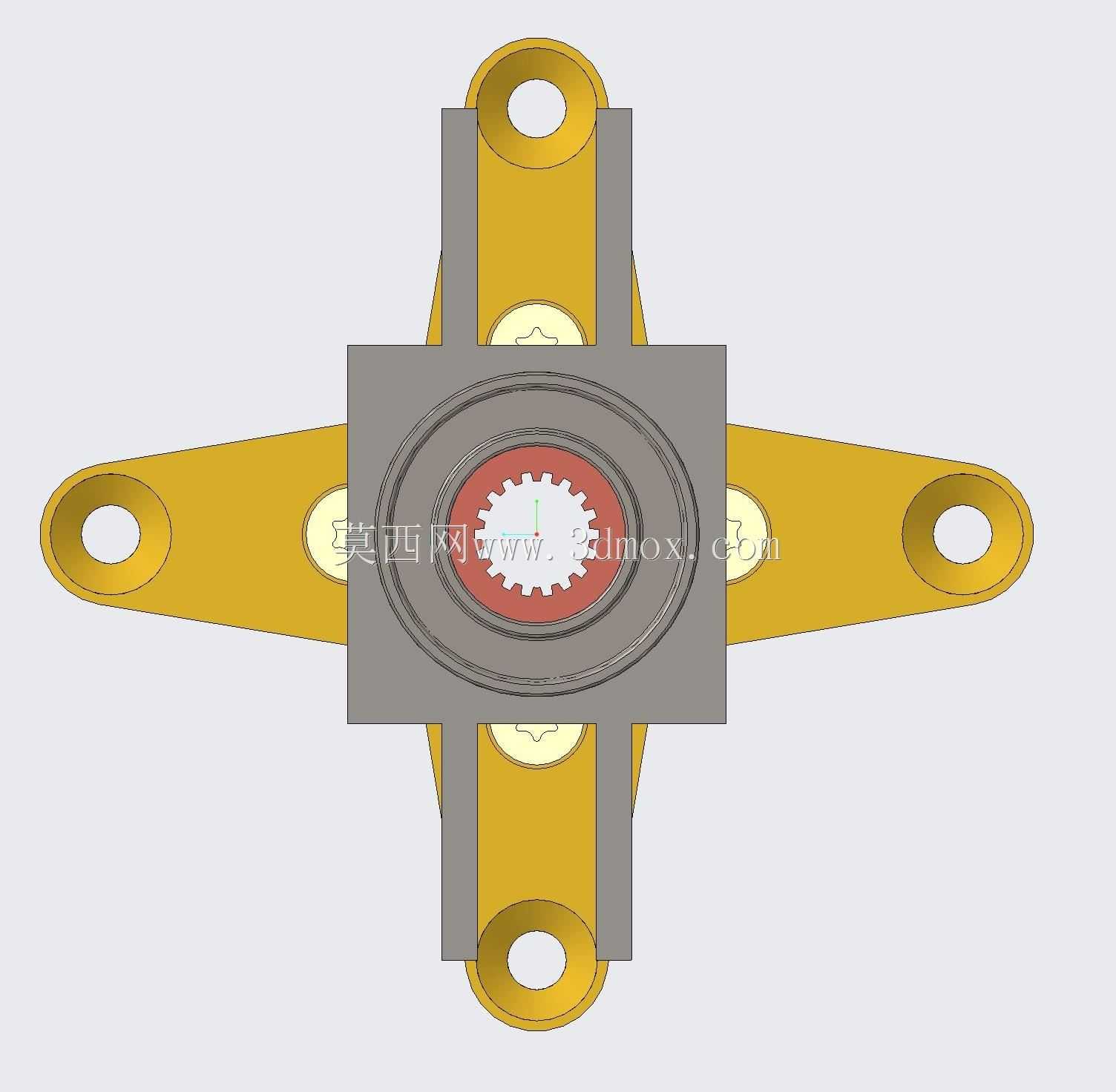

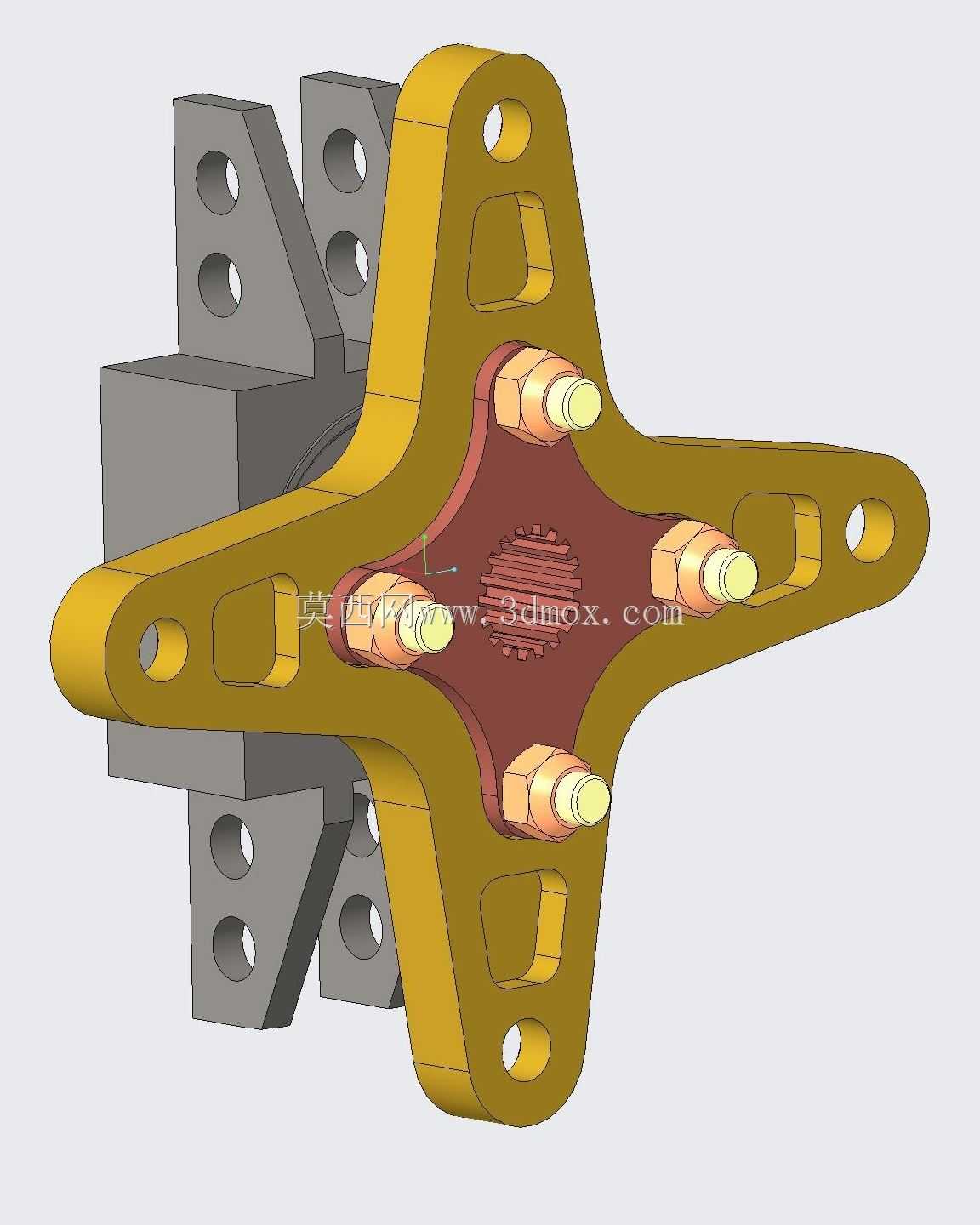

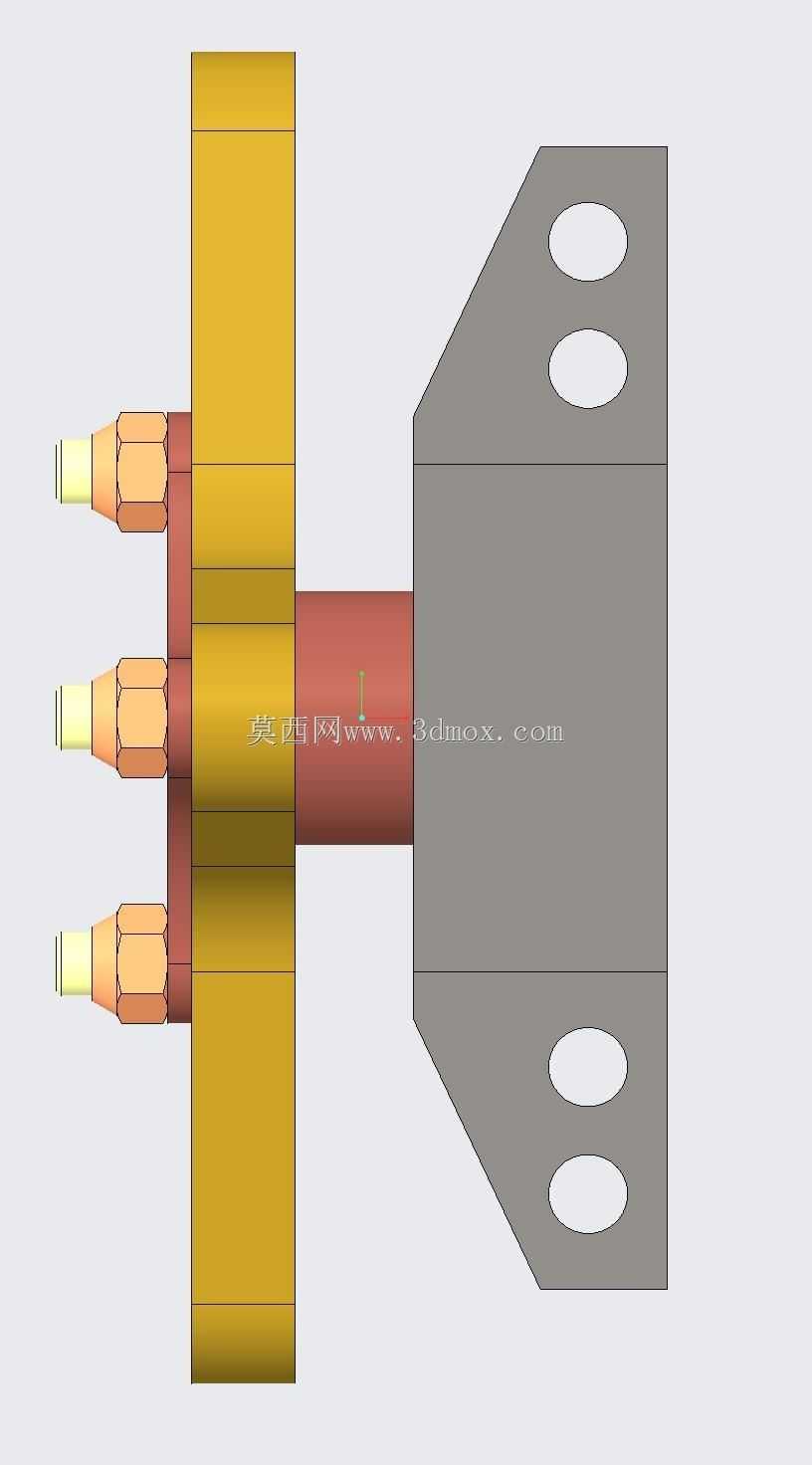

  三个带衬套安装孔的支臂分别对应悬架上摆臂、下摆臂以及纵向推力杆的连接点位,每个铰接孔都预留了足够的衬套压装余量,孔壁厚度经过载荷校核,可承受越野工况下的冲击载荷,避免出现铰接孔开裂、衬套脱出的失效问题。中间的方形主体结构为轮毂轴承的安装基座,中心的轴承安装腔采用阶梯孔设计,可适配标准规格的双列角接触轮毂轴承,轴承腔端面预留了油封安装槽,能够阻挡外部泥水、沙尘进入轴承滚道,延长轴承维护周期。主体结构两侧延伸出的成对带孔安装耳,为制动管路固定支架、轮速传感器安装支架或者驻车制动拉索固定座预留了安装位置,即使该版本不配套制动盘结构,也保留了相关附件的安装接口,方便后续根据车型配置做衍生改型,无需重新开模或调整主体承载结构。

  从安装边界尺寸来看,三个悬架铰接孔的中心距严格匹配对应车型的悬架硬点参数,横向安装耳的孔位间距符合通用小型越野车轮边部件的安装规范,轴承安装腔的中心高度与轮距参数匹配,不会出现与悬架摆臂、车架纵梁的运动干涉问题。设计过程中,针对承载臂的应力集中区域做了圆弧过渡处理,在支臂与主体结构连接的根部增加了加强筋结构,在保证整体轻量化的前提下提升了结构刚度,避免极限冲击工况下出现根部断裂的问题。所有外露的安装面都设计了机加工余量区域,铸造毛坯完成后仅需要对轴承安装孔、铰接孔、各个安装贴合面做精加工即可,能够有效控制加工成本,适合小批量定制车型的生产配套。在实际建模过程中,各个安装孔的位置度、

  配合面的平面度都按照机械加工的公差等级做了参数化约束,方便后续根据不同车型的硬点参数快速调整孔位坐标,缩短改型设计的周期。该结构的重量经过拓扑优化,在非主要承载区域去除了多余的材料,既满足越野工况的强度要求,又能降低轮边簧下质量,提升悬架的响应速度,改善车辆在非铺装路面的行驶平顺性。从装配流程来看,该总成可先在分装工位压装轮毂轴承、压入悬架铰接点衬套,之后整体与悬架摆臂、轮毂轴头完成装配,再整体吊装到车桥对应位置,能够有效提升整车装配的效率,减少主线工位的装配工作量。对于结构设计从业者而言,该模型的硬点布置思路、加强筋的布局方式、安装接口的预留逻辑都具备参考价值,尤其是针对无盘式制动配置的后轮转向结构,可直接参考其载荷传递路径的设计方式,调整对应尺寸参数即可适配不同载荷等级的车型需求。
