三叶指尖旋转解压轴承结构设计

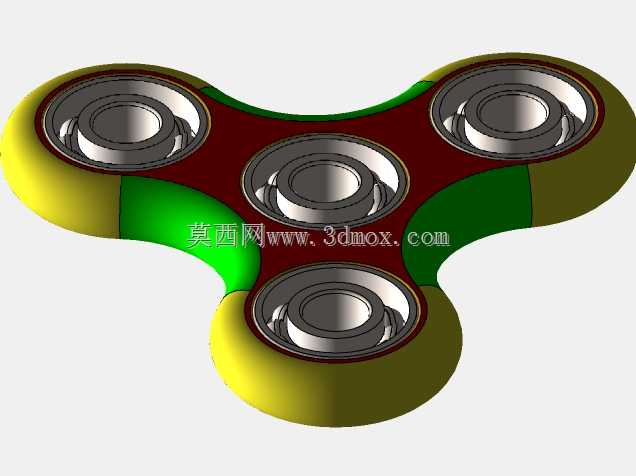

　　这款三叶式旋转手持结构，核心围绕中心旋转副的低阻尼运转需求展开设计，三个叶瓣沿中心呈120度均匀圆周分布，整体外轮廓做了圆弧过渡处理，没有尖锐棱角，适配单手握持时手指的贴合弧度，日常使用时不会硌伤指腹。结构上采用四轴承布局，中心位置设置主承载轴承，三个叶瓣的末端各嵌入一个配重轴承，既通过外圈金属件的重量提升整体转动惯量，延长单次拨动后的旋转时长，也让三个叶瓣的重量完全对称，避免高速旋转时出现偏心抖动的问题。从实际应用场景来看，这类结构主要作为手持解压把玩件使用，适合需要手部小动作缓解注意力紧张的场景，比如长时间伏案思考、通勤等候时，通过手指拨动结构旋转，借助稳定的转动反馈舒缓情绪，也可作为机械结构教学的演示小样，直观展示轴承转动、

　　动平衡、转动惯量相关的基础机械原理。设计过程中首先要确定中心轴承的安装位尺寸，中心孔的公差要匹配标准深沟球轴承的外圈过盈配合要求，过盈量控制在0.01-0.02mm之间，既保证轴承压装后不会出现松脱打滑，也不会因为过盈量过大导致轴承内圈变形卡滞，影响转动顺滑度。三个叶瓣的配重轴承安装位与中心轴承位的中心距需要完全一致，加工时的位置度公差控制在0.05mm以内，同时每个叶瓣的实体部分厚度、材质密度要保持均匀，确保整体质心完全落在中心轴承的旋转轴线上，避免转动时产生径向偏载，既会缩短轴承使用寿命，也会导致转动时出现晃动感，影响把玩手感。外形尺寸上，整体外接圆直径控制在70-80mm区间，厚度控制在12-15mm，

　　这个尺寸刚好适配成年人拇指与食指捏持中心位置的操作空间，不会因为尺寸过大导致握持费力，也不会因为尺寸过小导致配重不足，转动惯量不够旋转时长过短。安装边界方面，所有轴承的安装位都设计了台阶限位，轴承压装到位后端面与叶瓣表面齐平，不会出现凸起刮手的问题，叶瓣的外边缘做了R3-R5的圆角处理，表面没有突兀的凸起或凹槽，握持时的贴合度更好。结构的主体框架部分可以采用工程塑料或者轻质金属加工，配重轴承采用标准微型深沟球轴承，不需要额外定制非标零件，加工和装配难度都比较低，日常维护只需要定期在轴承位置添加少量轻质润滑油，就可以长期保持顺滑的转动状态。设计时还要考虑叶瓣的结构强度，三个叶瓣与中心基座的连接位置做了加厚过渡处理，

　　避免不小心摔落时连接位置出现断裂，同时叶瓣表面可以做不同的色彩分区处理，提升高速旋转时的视觉效果，转动时不同颜色的叶瓣会形成连续的色环，增强把玩的视觉趣味性。从结构合理性角度看，三瓣对称布局相比两瓣结构的转动稳定性更好，相比四瓣及以上的多瓣结构，单瓣的配重空间更充足，在相同整体尺寸下可以获得更大的转动惯量，同时结构重量更轻，长时间握持把玩不会产生手部疲劳。每个末端轴承的外圈与安装孔同样采用小过盈配合，压装后不会因为高速旋转的离心力出现松脱飞出的问题，所有配合面的边缘都做了倒角处理，装配时不会刮伤轴承表面，也方便压装作业时的对位。
