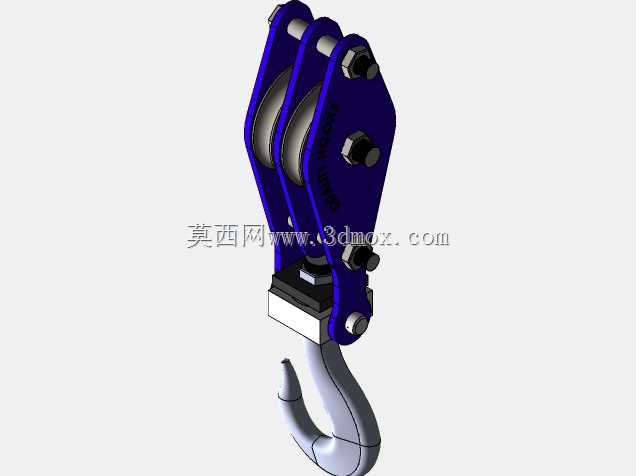

电动桥式起重机双轮滑车吊钩组结构

　　在工业厂房内的桥式起重作业场景中，吊钩组是直接承接吊重载荷、完成物料起吊转运的核心执行部件，这套双滑轮结构的吊钩组件，适配中小吨位EOT电动桥式起重机的起升机构，主要用于车间内成件物料、工装夹具、加工件的垂直提升与水平跨区转运作业，是生产车间物料周转、设备检修吊装、重型工件上下料工序中不可或缺的末端吊具。从结构设计逻辑来看，整套组件采用对称式双滑轮排布，滑轮组通过芯轴固定在两侧的夹板架体上，夹板采用高强度钢板折弯成型后做表面防护处理，两块夹板通过多组高强度螺栓副锁紧定位，既保证了架体的整体抗扭刚度，也为滑轮预留了足够的转动间隙，避免钢丝绳在收放过程中出现卡滞、脱槽的问题。

　　滑轮绳槽的弧度设计匹配常规起重钢丝绳的绳径范围，槽底做圆弧过渡处理，能够降低钢丝绳与轮槽的接触应力，延长钢丝绳的使用寿命，同时双滑轮的排布方式可以将单根钢丝绳的载荷分流，降低单段钢丝绳的受力负荷，匹配起升机构的倍率设计，在不提升卷扬机单绳拉力的前提下提升整体额定起重量。组件下部的吊钩采用锻造钩体结构，钩头的曲率半径按照起重吊具的受力标准设计，钩身与上方的推力轴承座连接，轴承座内置推力调心滚子轴承，能够承受起吊过程中的垂直载荷，同时允许吊钩在吊重状态下做360度水平回转，方便作业人员调整吊重的朝向，适配不同吊装姿态的对位需求。

　　吊钩与滑轮架体之间设置了防脱的定位挡板，避免吊钩在空载晃动过程中从架体连接位脱出，架体下端的连接座与钩头横梁采用间隙配合，预留了微小的摆动余量，能够抵消吊重起升瞬间的偏摆载荷，避免硬连接造成的架体应力集中。从安装边界来看，这套吊钩组的上部夹板预留了钢丝绳穿绕的开口空间，安装时不需要拆解整个架体，只需要松开上部的锁紧螺栓就可以完成钢丝绳的穿绕与固定，适配常规桥式起重机小车起升机构的安装空间，整体宽度尺寸控制在小车架的下开口范围内，不会在起升过程中与小车架的侧边结构发生干涉。

　　滑轮的转动阻尼经过匹配设计，空载状态下吊钩下落时滑轮可以随钢丝绳顺畅转动，不会出现钢丝绳打滑、扭结的问题，夹板外侧的螺栓端头都做了沉头处理，外表面没有突出的尖锐结构，避免在吊装作业过程中刮蹭吊物或者车间内的其他设备。在实际作业场景中，这套吊钩组可以搭配不同的辅助吊具使用，比如吊装带、卸扣、起重电磁铁等，双滑轮的结构设计让起升过程更平稳，不会出现单滑轮结构容易发生的吊重旋转打转问题，尤其适合机加工车间内精度要求较高的工件吊装，能够减少吊重晃动带来的工件磕碰风险。架体的表面涂装采用高辨识度的工业防护漆，既可以提升构件的防锈耐腐蚀能力，也能让作业人员在较远的位置清晰观察到吊钩的位置，提升吊装作业的安全性。钩头的开口处预留了安全舌片的安装位，使用时可以加装防脱舌片，避免吊装索具从钩头开口处意外脱出，符合起重作业的安全规范要求。整套结构没有冗余的设计部件，所有受力构件都经过载荷路径的优化，力从钩头传入后，通过横梁、推力轴承传递到两侧夹板，再均匀分配到两个滑轮上，最终通过钢丝绳传递到起升机构，整个传力路径没有应力突变的位置，能够在长期交变载荷的作用下保持结构稳定性，减少疲劳开裂的风险。
